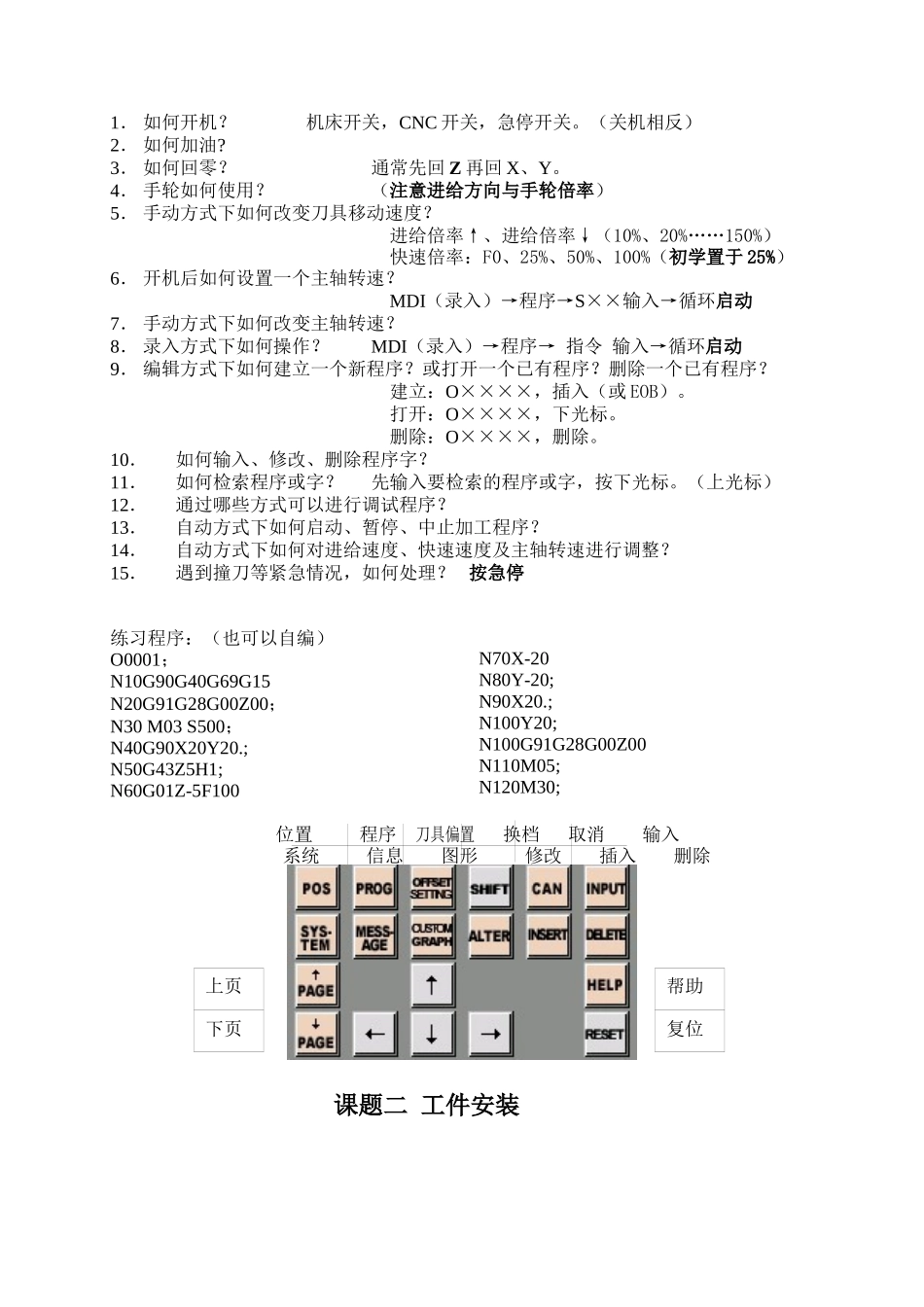

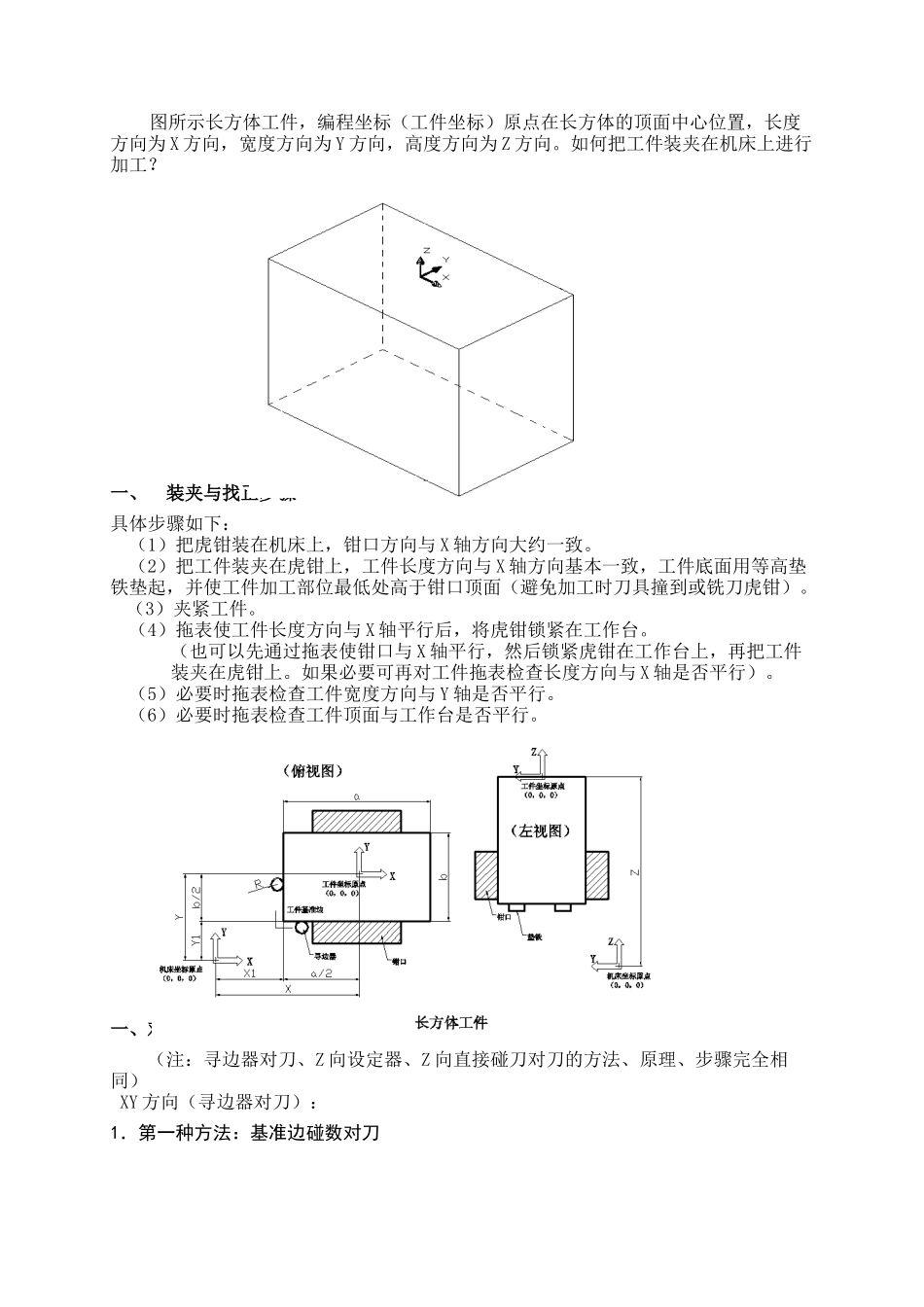

金华职业技术学院机械零件加工（铣）实训 章跃洪编写二 OO 九年九月课题一 数控铣床基本操作一．面板操作指 导 书1． 如何开机？机床开关，CNC 开关，急停开关。（关机相反）2． 如何加油?3． 如何回零？ 通常先回 Z 再回 X、Y。4． 手轮如何使用？（注意进给方向与手轮倍率）5． 手动方式下如何改变刀具移动速度？进给倍率↑、进给倍率↓（10%、20%……150%）快速倍率：F0、25%、50%、100%（初学置于 25%）6． 开机后如何设置一个主轴转速？MDI（录入）→程序→S××输入→循环启动7． 手动方式下如何改变主轴转速？8． 录入方式下如何操作？MDI（录入）→程序→ 指令 输入→循环启动9． 编辑方式下如何建立一个新程序？或打开一个已有程序？删除一个已有程序？建立：O××××，插入（或 EOB）。打开：O××××，下光标。删除：O××××，删除。10．如何输入、修改、删除程序字？11．如何检索程序或字？先输入要检索的程序或字，按下光标。（上光标）12．通过哪些方式可以进行调试程序？13．自动方式下如何启动、暂停、中止加工程序？14．自动方式下如何对进给速度、快速速度及主轴转速进行调整？15．遇到撞刀等紧急情况，如何处理？ 按急停练习程序：（也可以自编）O0001；N10G90G40G69G15N20G91G28G00Z00；N30 M03 S500；N40G90X20Y20.;N50G43Z5H1;N60G01Z-5F100N70X-20N80Y-20;N90X20.;N100Y20;N100G91G28G00Z00N110M05;N120M30;位置 程序 刀具偏置 换档 取消 输入系统 信息 图形 修改 插入 删除课题二 工件安装上页下页帮助复位图所示长方体工件，编程坐标（工件坐标）原点在长方体的顶面中心位置，长度方向为 X 方向，宽度方向为 Y 方向，高度方向为 Z 方向。如何把工件装夹在机床上进行加工？一、装夹与找正步骤具体步骤如下：（1）把虎钳装在机床上，钳口方向与 X 轴方向大约一致。（2）把工件装夹在虎钳上，工件长度方向与 X 轴方向基本一致，工件底面用等高垫铁垫起，并使工件加工部位最低处高于钳口顶面（避免加工时刀具撞到或铣刀虎钳）。（3）夹紧工件。（4）拖表使工件长度方向与 X 轴平行后，将虎钳锁紧在工作台。（也可以先通过拖表使钳口与 X 轴平行，然后锁紧虎钳在工作台上，再把工件装夹在虎钳上。如果必要可再对工件拖表检查长度方向与 X 轴是否平行）。（5）必要时拖表检查工件宽度方向与 Y 轴是否平行。（6）必要时拖表检查工件顶面与工作台是否平行。课题三 ...
