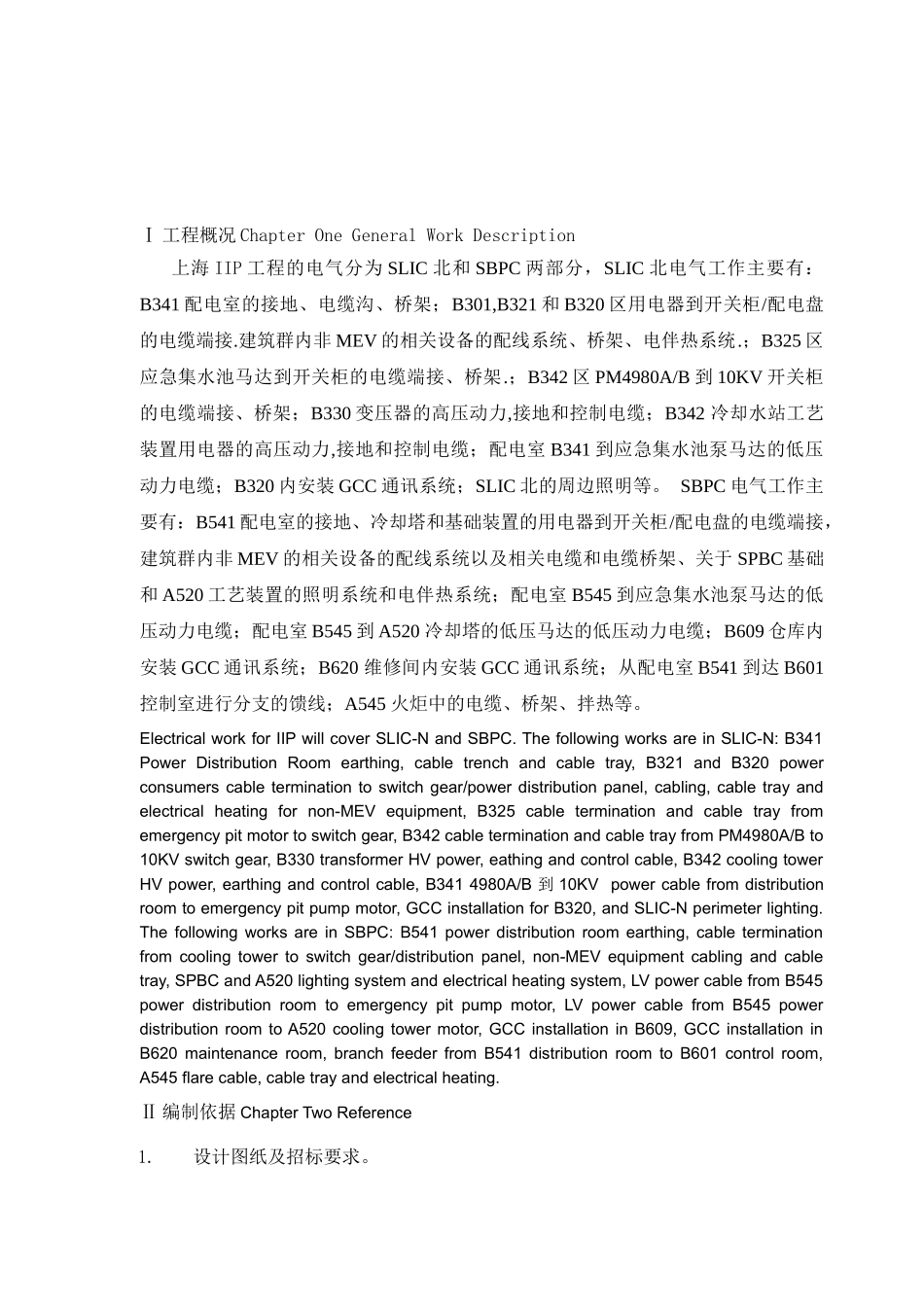

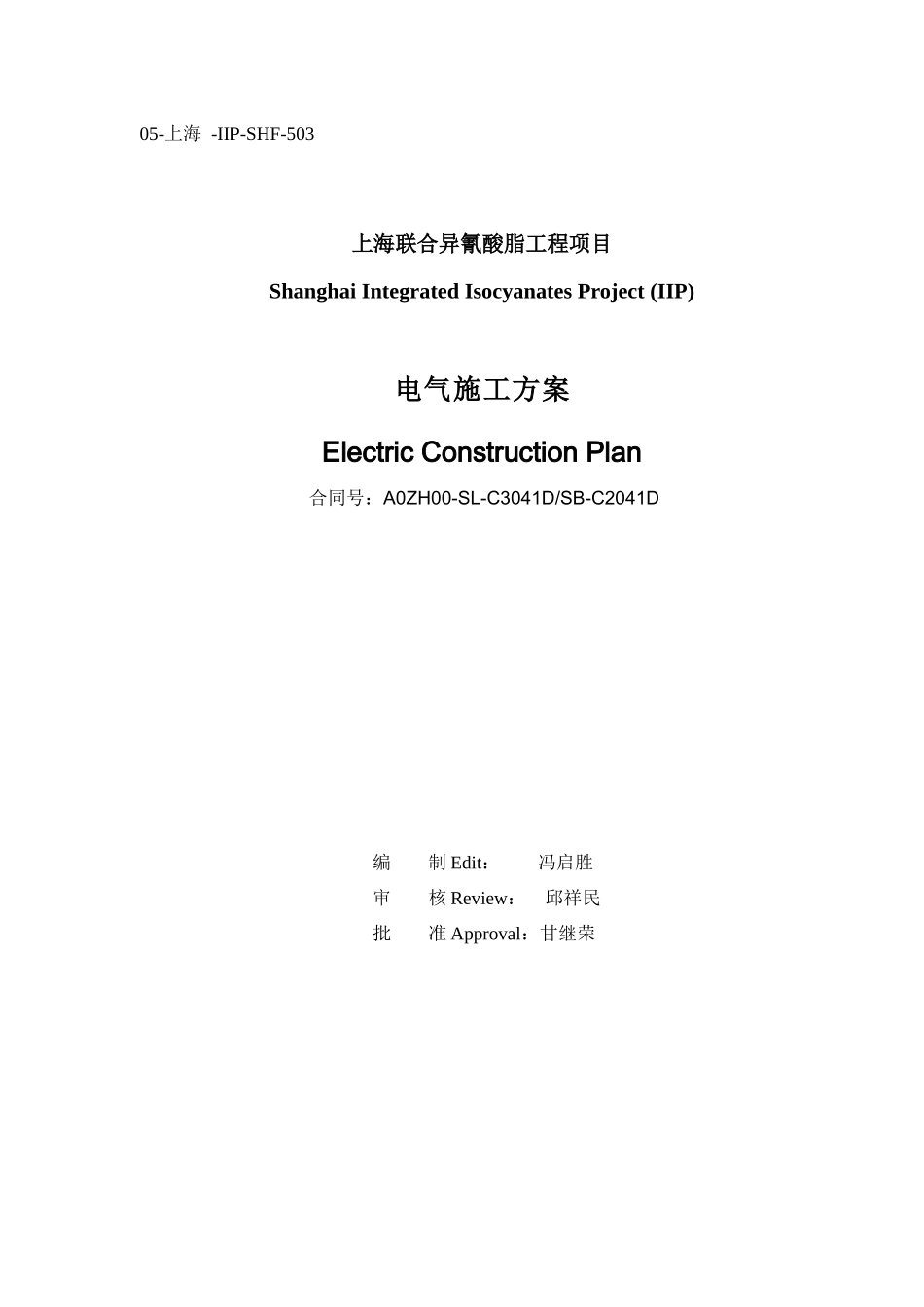

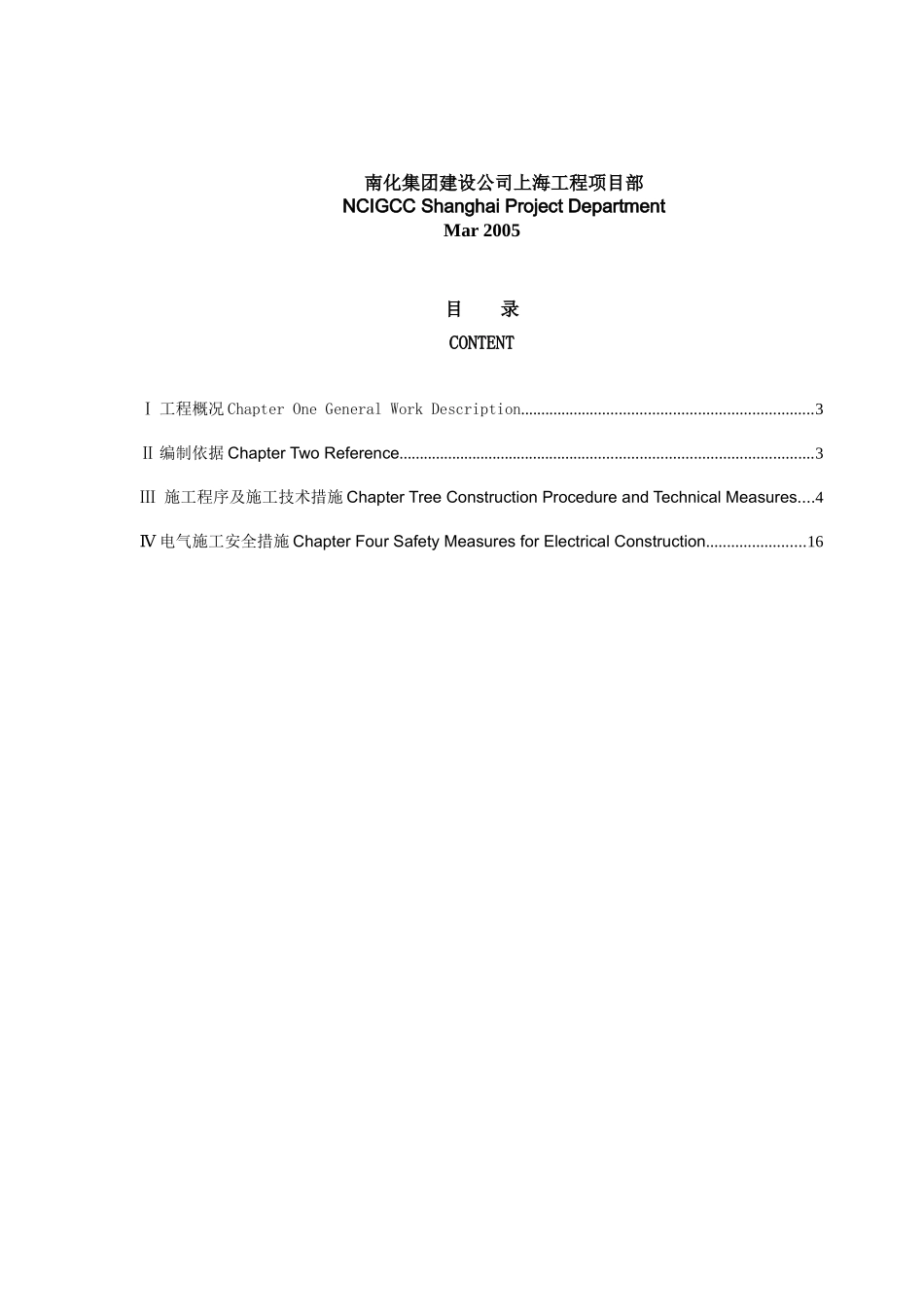

05-上海 -IIP-SHF-503上海联合异氰酸脂工程项目Shanghai Integrated Isocyanates Project (IIP)电气施工方案Electric Construction Plan合同号：A0ZH00-SL-C3041D/SB-C2041D编 制 Edit： 冯启胜审 核 Review： 邱祥民批 准 Approval：甘继荣南化集团建设公司上海工程项目部NCIGCC Shanghai Project DepartmentMar 2005目 录CONTENTⅠ 工程概况 Chapter One General Work Description.......................................................................3Ⅱ 编制依据 Chapter Two Reference.....................................................................................................3Ⅲ 施工程序及施工技术措施 Chapter Tree Construction Procedure and Technical Measures....4Ⅳ 电气施工安全措施 Chapter Four Safety Measures for Electrical Construction........................16Ⅰ 工程概况 Chapter One General Work Description 上海 IIP 工程的电气分为 SLIC 北和 SBPC 两部分，SLIC 北电气工作主要有：B341 配电室的接地、电缆沟、桥架；B301,B321 和 B320 区用电器到开关柜/配电盘的电缆端接.建筑群内非 MEV 的相关设备的配线系统、桥架、电伴热系统.；B325 区应急集水池马达到开关柜的电缆端接、桥架.；B342 区 PM4980A/B 到 10KV 开关柜的电缆端接、桥架；B330 变压器的高压动力,接地和控制电缆；B342 冷却水站工艺装置用电器的高压动力,接地和控制电缆；配电室 B341 到应急集水池泵马达的低压动力电缆；B320 内安装 GCC 通讯系统；SLIC 北的周边照明等。 SBPC 电气工作主要有：B541 配电室的接地、冷却塔和基础装置的用电器到开关柜/配电盘的电缆端接，建筑群内非 MEV 的相关设备的配线系统以及相关电缆和电缆桥架、关于 SPBC 基础和 A520 工艺装置的照明系统和电伴热系统；配电室 B545 到应急集水池泵马达的低压动力电缆；配电室 B545 到 A520 冷却塔的低压马达的低压动力电缆；B609 仓库内安装 GCC 通讯系统；B620 维修间内安装 GCC 通讯系统；从配电室 B541 到达 B601 控制室进行分支的馈线；A545 火炬中的电缆、桥架、拌热等。Electrical work for IIP will cover SLIC-N and SBPC. The following works are in SLIC-N: B341 Power Distribution Room earthing, cable...
