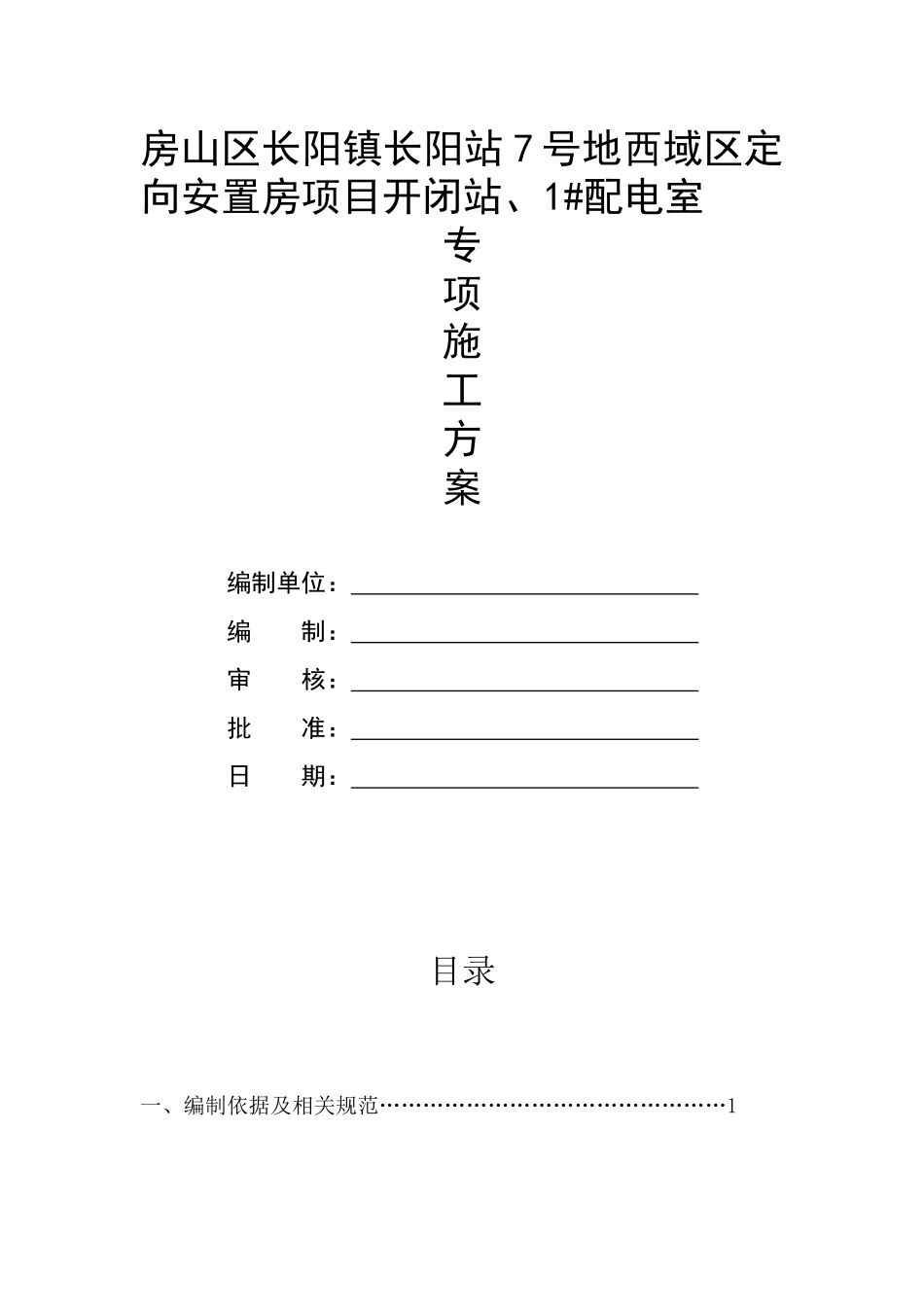

房山区长阳镇长阳站 7 号地西域区定向安置房项目开闭站、1#配电室专项施工方案编制单位: 编 制: 审 核: 批 准: 日 期: 目录一、编制依据及相关规范…………………………………………1二、工程概况………………………………………………………3三.施工部署………………………………………………………5四、安装方案及技术要求…………………………………………8五.施工组织及劳动力需用计划…………………………………15 六、质量保证措施…………………………………………………16七、安全技术措施…………………………………………………18一、编制依据及相关规范 《施工现场临时用电安全技术规范》JBJ46-2005《电气装置安装工程母线装置施工及验收规范》 GBJl49-90《电气装置安装工程旋转电机施工及验收规范》GB50170-2006《 电 气 装 置 安 装 工 程 l0kV 及 以 下 配 线 工 程 施 工 及 验 收 规 范GB50258-96《电气装置安装工程电气照明装置施工及验收规范》GBJl48-90《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程电气设备交接试验标准》 GB50150-2006二、工程概况 1、项目概况1.1 新建房山区长阳镇 7#地西域定向安置房项目开闭站、1#配电室。本开闭站、1#配电室位于房山区长阳镇 7#地西域区定向安置房项目内,1#楼南侧、3#楼北侧绿地内,为地上两层建筑。地上二层为附属用房,层高 3.0 米;地上一层为电气设备间,层高 4.20 米;设备间下设电缆夹层,层高 2.1 米。1.2 本开闭站、1#配电室电压等级为 10/0.4kV。本站为居民生活及相关配套设施供电,供电范围为 1#、2#、8#楼用电,供电区建筑面积约为 7.8 万平方米。1.3 本开闭站 10kV 电源由梅花庄 110kV 站不同侧母线各引一路10kV 电缆供电,双路电源同时运行。1.4 本开闭站 10kV 配电装置为单母线分段接线,设分段开关;380V 为单母线分段接线;分段柜设自投自复、自投不自复、手投、合环、遥控五种情况供运行人员选择。1.5 主要设备选择:开闭站安装高压中置式开关柜 20 面(二进十四出带配变),设备布置方式为双排面对面布置。其中进线柜 2面、PT 避雷器柜 2 面、馈线柜 12 面、变压器 2 面、分段柜 1 面、分段隔离柜 1 面。控制柜内安装二次屏 5 面,安装 SCB10-1000kVA 干式变压器 2 台。GFB2-2008 型低压固定分隔式开关柜 13 面,设备布置为双排面对面...
