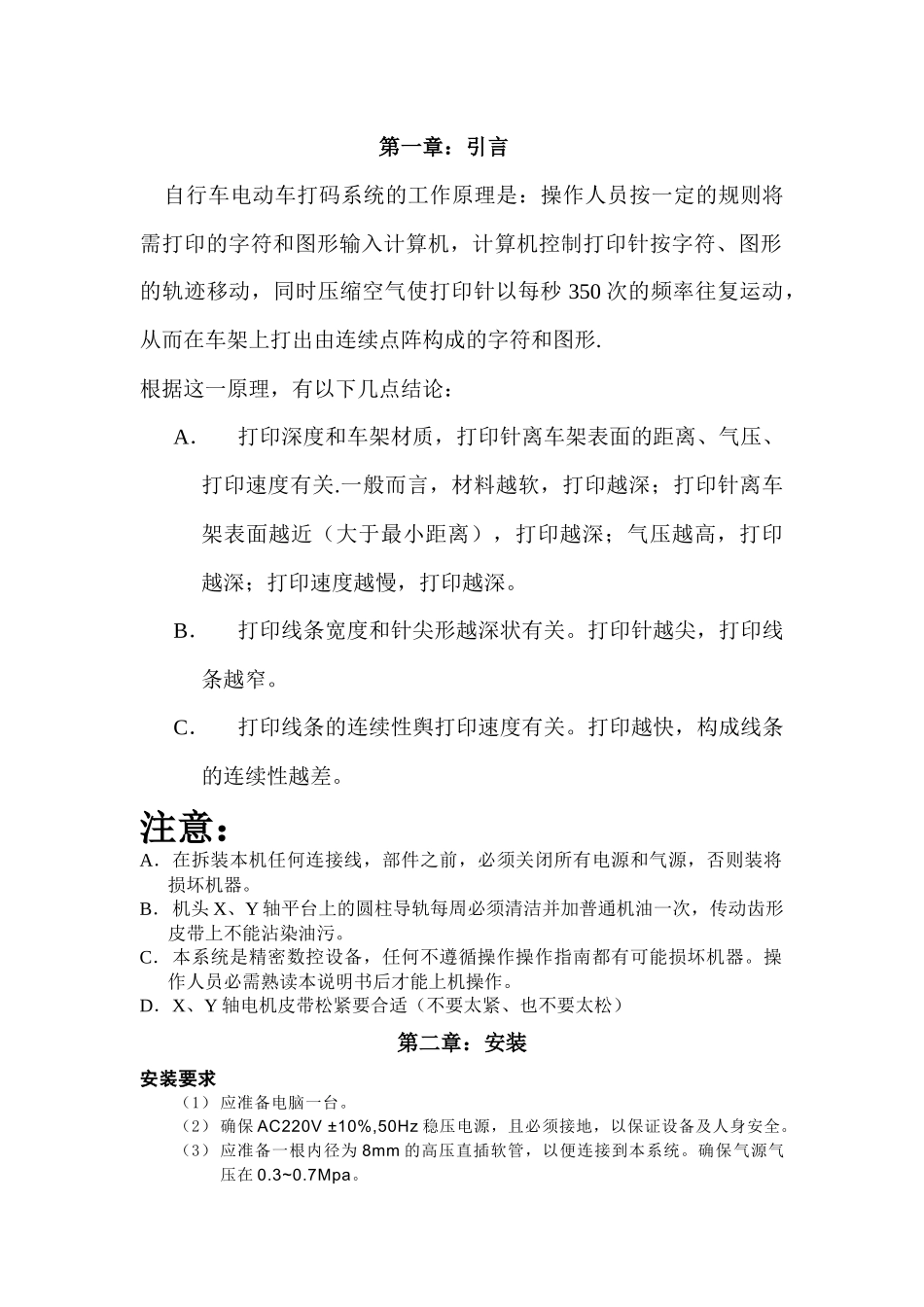

第一章：引言 自行车电动车打码系统的工作原理是：操作人员按一定的规则将需打印的字符和图形输入计算机，计算机控制打印针按字符、图形的轨迹移动，同时压缩空气使打印针以每秒 350 次的频率往复运动，从而在车架上打出由连续点阵构成的字符和图形.根据这一原理，有以下几点结论：A．打印深度和车架材质，打印针离车架表面的距离、气压、打印速度有关.一般而言，材料越软，打印越深；打印针离车架表面越近（大于最小距离），打印越深；气压越高，打印越深；打印速度越慢，打印越深。B．打印线条宽度和针尖形越深状有关。打印针越尖，打印线条越窄。C．打印线条的连续性舆打印速度有关。打印越快，构成线条的连续性越差。注意：A．在拆装本机任何连接线，部件之前，必须关闭所有电源和气源，否则装将损坏机器。B．机头 X、Y 轴平台上的圆柱导轨每周必须清洁并加普通机油一次，传动齿形皮带上不能沾染油污。C．本系统是精密数控设备，任何不遵循操作操作指南都有可能损坏机器。操作人员必需熟读本说明书后才能上机操作。D．X、Y 轴电机皮带松紧要合适（不要太紧、也不要太松）第二章：安装安装要求（1） 应准备电脑一台。（2） 确保 AC220V ±10%,50Hz 稳压电源，且必须接地，以保证设备及人身安全。（3） 应准备一根内径为 8mm 的高压直插软管，以便连接到本系统。确保气源气压在 0.3~0.7Mpa。（4） 电源插座需用电脑专用插座。现场应避免有强电磁场、超声波辐射，以免干扰微机的正常运行。环境通风良好、干净、少尘，以延长设备使用寿命。XE-001 标记打印机连接平面图2．1 标准配置 一台自行车电动车打码系统由下列所示部件组成： 主件------计算机、控制器、打印机 附件------打印针、气压调节阀、19 芯打印电缆、 3 芯电源线、 25芯电脑数据线 2．2 安装 A． 检查打印机、控制器上的螺丝是否松动B． 用 19 芯打印电缆连接打印机和控制器C． 用 3 芯电源线连接控制器和电源 D． 用 25 芯数据线连接控制器和计算机 E． 用 8 毫米气管（用户提供）连接气压调节阀和气源 F. 将打印针连接在打印机上 安装连接时应小心仔细。连接线上所有的螺丝必须拧紧，气压调节阀必须垂直放置。2．3 气压调节 使用气压调节阀调节气压时遵循下列步骤：A．反时针方向转动气压调节器上的调节旋钮使气压表指针回零B．正时针方向转动气压调节器上的调节旋钮使气压表指针到规定气压值。例如：当前气压调节指示为 0.3MPa...
