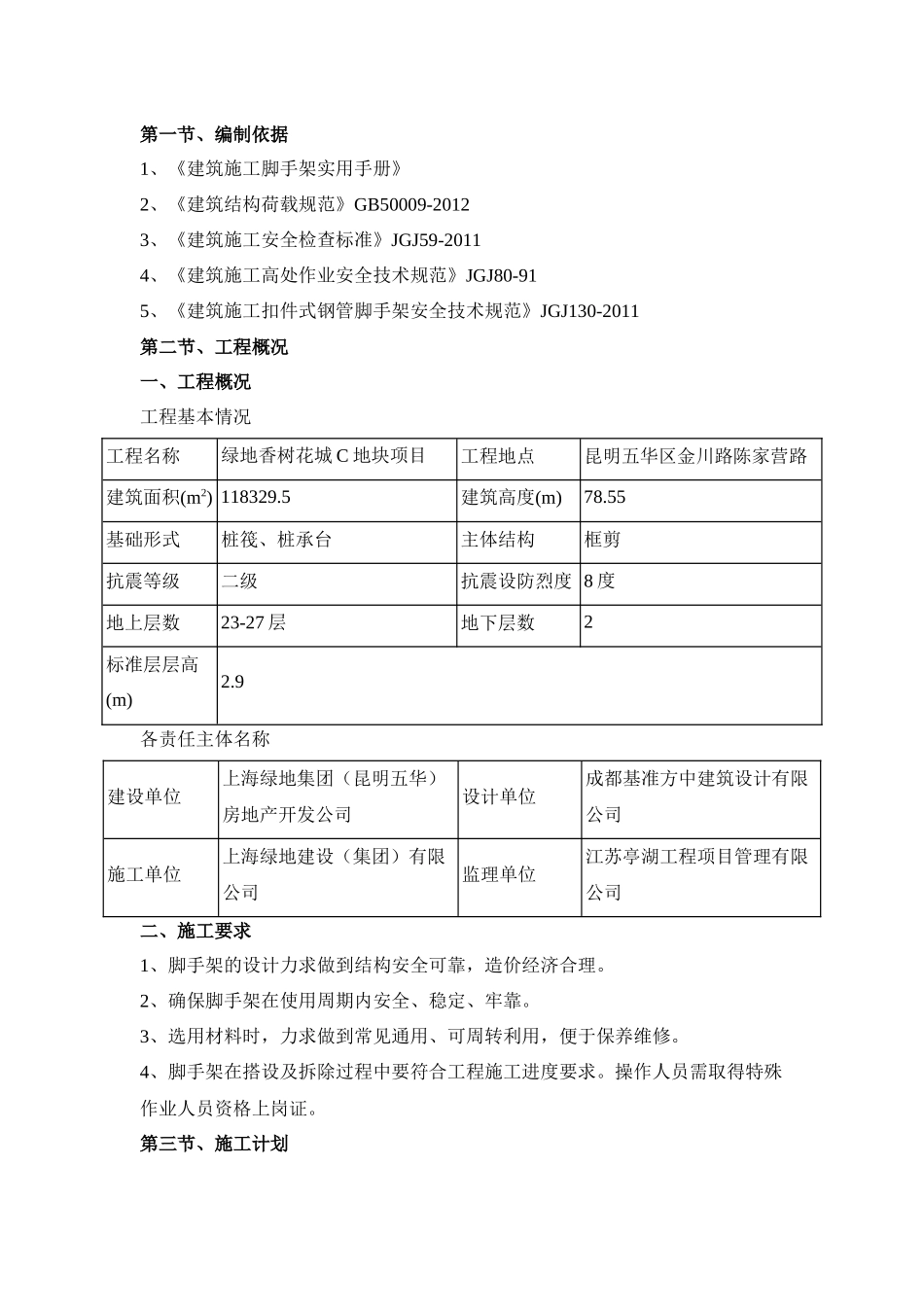

第一节、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20123、《建筑施工安全检查标准》JGJ59-20114、《建筑施工高处作业安全技术规范》JGJ80-915、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第二节、工程概况一、工程概况工程基本情况工程名称绿地香树花城 C 地块项目工程地点昆明五华区金川路陈家营路建筑面积(m2) 118329.5建筑高度(m)78.55基础形式桩筏、桩承台主体结构框剪抗震等级二级抗震设防烈度 8 度地上层数23-27 层地下层数2标准层层高(m)2.9各责任主体名称建设单位上海绿地集团(昆明五华)房地产开发公司设计单位成都基准方中建筑设计有限公司施工单位上海绿地建设(集团)有限公司监理单位江苏亭湖工程项目管理有限公司二、施工要求1、脚手架的设计力求做到结构安全可靠,造价经济合理。2、确保脚手架在使用周期内安全、稳定、牢靠。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。第三节、施工计划一、安全通道的平面布置综合现场实际情况选择同每栋楼施工电梯防护棚并排设置,取其左右位置。二、搭设参数立杆纵距 la(mm)1500立杆横距 lb(mm)4000立杆步距 h(mm)1100防护棚高度 H(mm)4500防护层层数 n2上下防护层间距 h1(mm)600斜撑与立杆连接点到地面的距离 h2(mm)3000顶层水平钢管搭设方式钢管沿纵向搭设水平钢管间距 a(mm)400横向斜撑与顶层防护层连接点到立杆的距离 l1(mm)2000纵向外侧防护布置方式剪刀撑钢管类型Ф48×3扣件连接方式单扣件扣件抗滑移折减系数0.8立杆布置格构柱格构柱截面边长 a1(mm)400立杆计算长度系数 μ11.3斜撑计算长度系数 μ21.3三、搭设简图:扣件钢管防护棚 _ 正面图 扣件钢管防护棚 _ 侧面图 四、材料与设备计划1、脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793 或《低压流体输送用焊接钢管》GB/T3091 中规定的 Q235 普通钢管,钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700 中 Q235 级钢的规定。每根钢管的最大质量不应大于 25.8kg。新钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道,钢管要有产品质量合格证、质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸室温拉伸试验方法》GB/T228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合《建...
