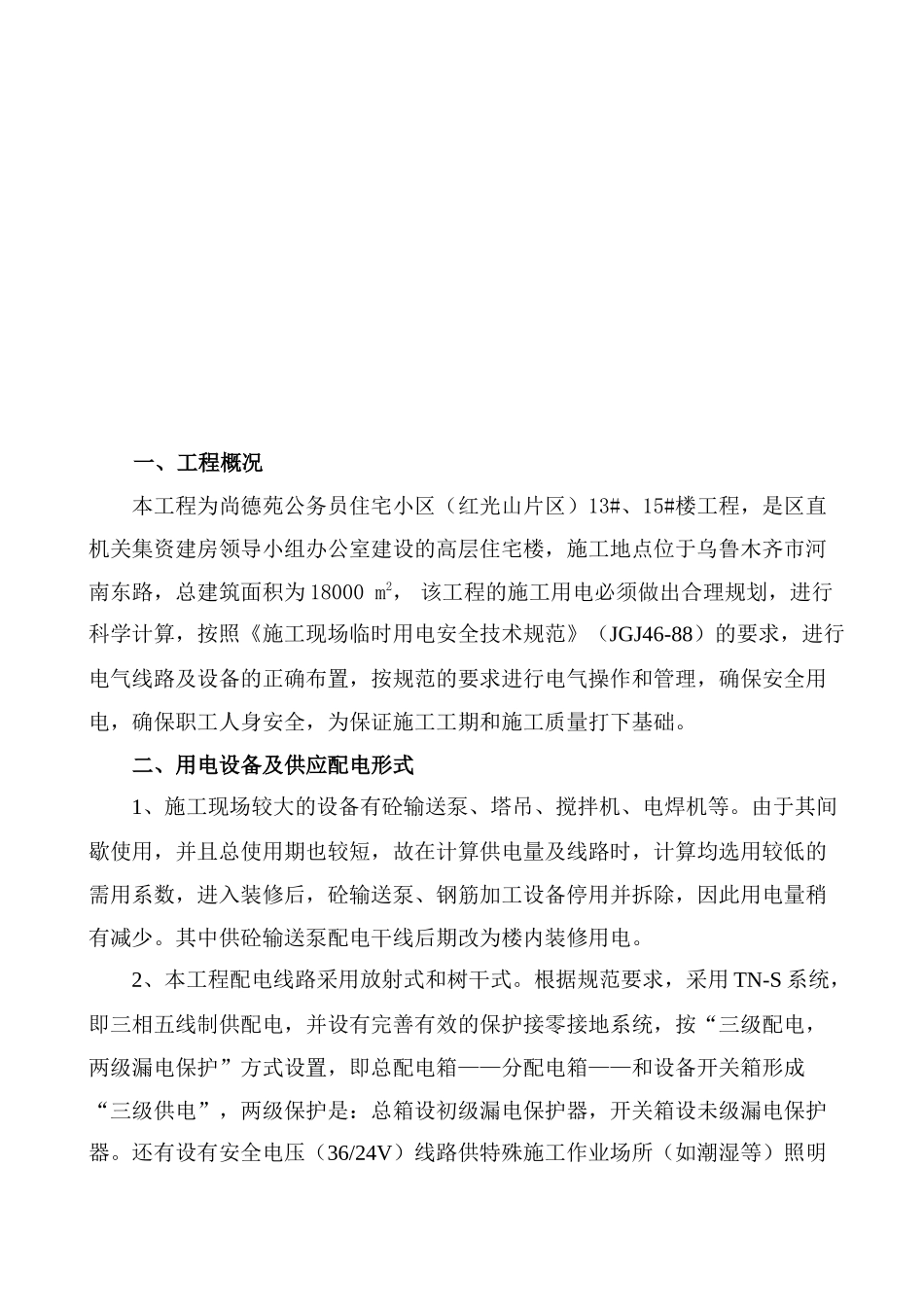

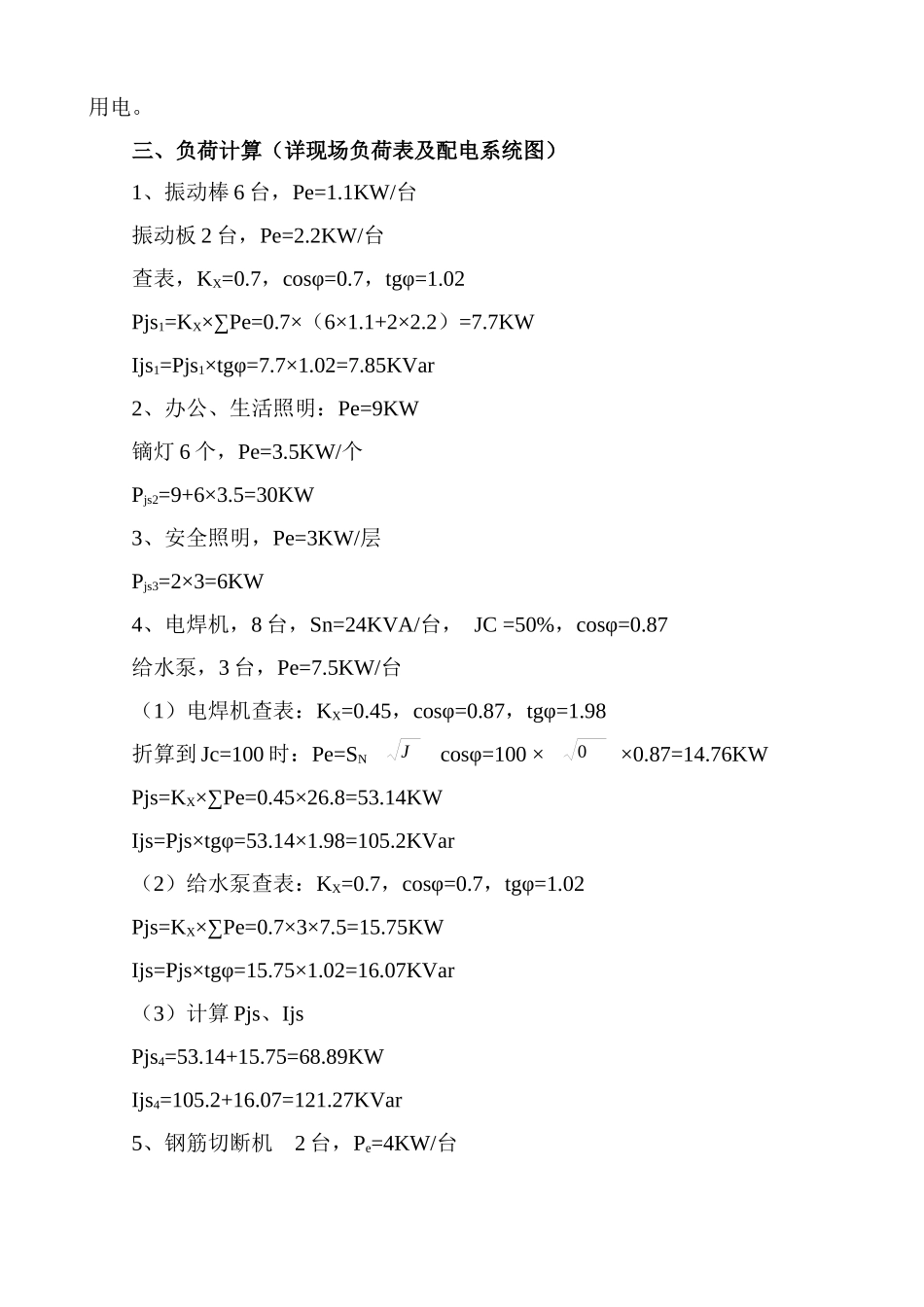

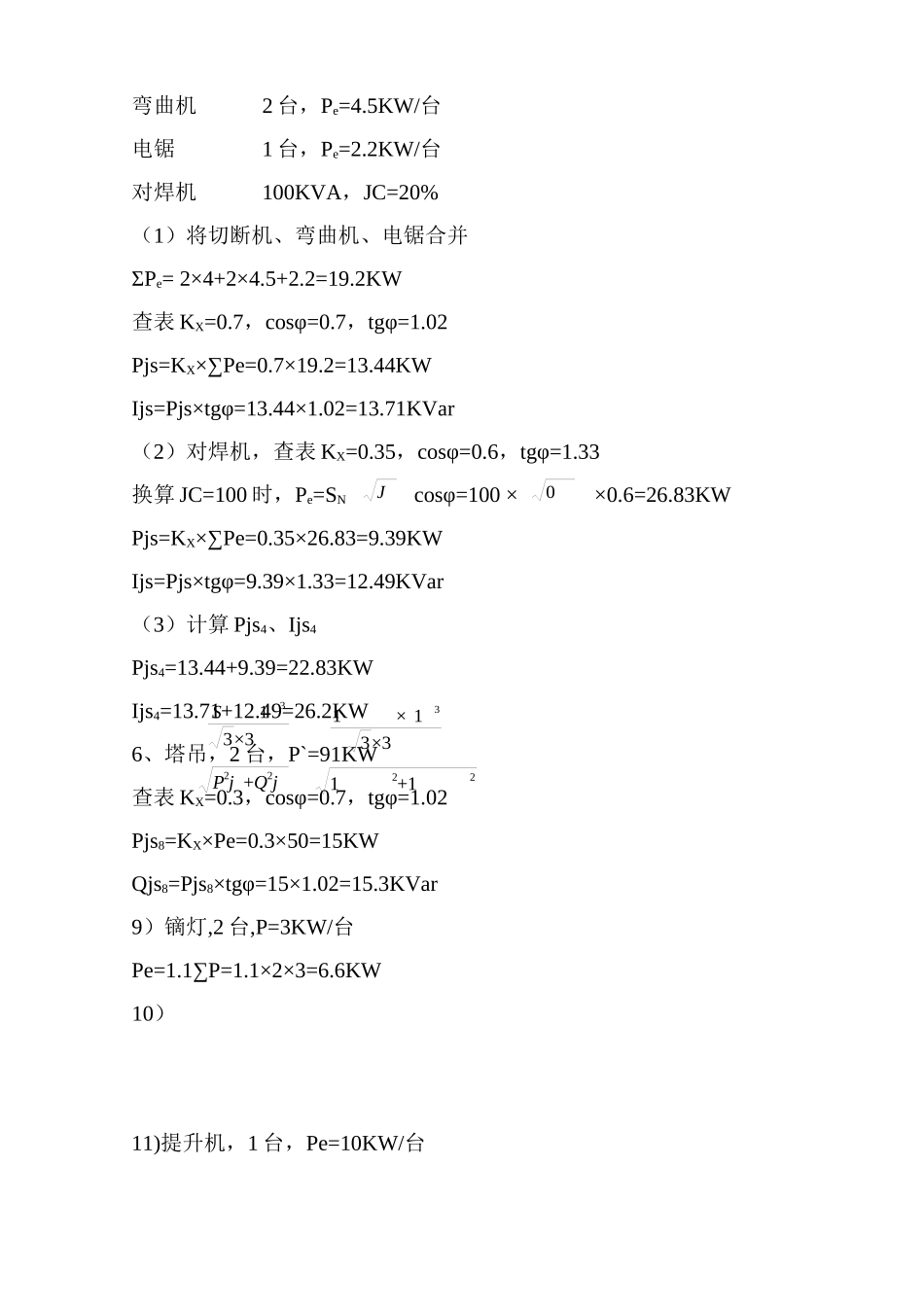

一、工程概况本工程为尚德苑公务员住宅小区（红光山片区）13#、15#楼工程，是区直机关集资建房领导小组办公室建设的高层住宅楼，施工地点位于乌鲁木齐市河南东路，总建筑面积为 18000 m2， 该工程的施工用电必须做出合理规划，进行科学计算，按照《施工现场临时用电安全技术规范》（JGJ46-88）的要求，进行电气线路及设备的正确布置，按规范的要求进行电气操作和管理，确保安全用电，确保职工人身安全，为保证施工工期和施工质量打下基础。二、用电设备及供应配电形式1、施工现场较大的设备有砼输送泵、塔吊、搅拌机、电焊机等。由于其间歇使用，并且总使用期也较短，故在计算供电量及线路时，计算均选用较低的需用系数，进入装修后，砼输送泵、钢筋加工设备停用并拆除，因此用电量稍有减少。其中供砼输送泵配电干线后期改为楼内装修用电。2、本工程配电线路采用放射式和树干式。根据规范要求，采用 TN-S 系统，即三相五线制供配电，并设有完善有效的保护接零接地系统，按“三级配电，两级漏电保护”方式设置，即总配电箱——分配电箱——和设备开关箱形成“三级供电”，两级保护是：总箱设初级漏电保护器，开关箱设未级漏电保护器。还有设有安全电压（36/24V）线路供特殊施工作业场所（如潮湿等）照明用电。三、负荷计算（详现场负荷表及配电系统图）1、振动棒 6 台，Pe=1.1KW/台振动板 2 台，Pe=2.2KW/台查表，KX=0.7，cosφ=0.7，tgφ=1.02Pjs1=KX×∑Pe=0.7×（6×1.1+2×2.2）=7.7KWIjs1=Pjs1×tgφ=7.7×1.02=7.85KVar2、办公、生活照明：Pe=9KW镝灯 6 个，Pe=3.5KW/个Pjs2=9+6×3.5=30KW3、安全照明，Pe=3KW/层Pjs3=2×3=6KW4、电焊机，8 台，Sn=24KVA/台， JC =50%，cosφ=0.87给水泵，3 台，Pe=7.5KW/台（1）电焊机查表：KX=0.45，cosφ=0.87，tgφ=1.98折算到 Jc=100 时：Pe=SN cosφ=100 × ×0.87=14.76KWPjs=KX×∑Pe=0.45×26.8=53.14KWIjs=Pjs×tgφ=53.14×1.98=105.2KVar（2）给水泵查表：KX=0.7，cosφ=0.7，tgφ=1.02Pjs=KX×∑Pe=0.7×3×7.5=15.75KWIjs=Pjs×tgφ=15.75×1.02=16.07KVar（3）计算 Pjs、IjsPjs4=53.14+15.75=68.89KWIjs4=105.2+16.07=121.27KVar5、钢筋切断机 2 台，Pe=4KW/台J0弯曲机 2 台，Pe=4.5KW/台电锯 1 台，Pe=2.2KW/台对焊机 100KVA，JC=20%（1）将切断机、弯曲机、电锯合并ΣPe= 2×4+2×4.5+2.2=19.2KW查表 KX=0.7，cosφ=0.7，tgφ=1.02Pjs=KX×∑Pe=0.7×19.2=13....
