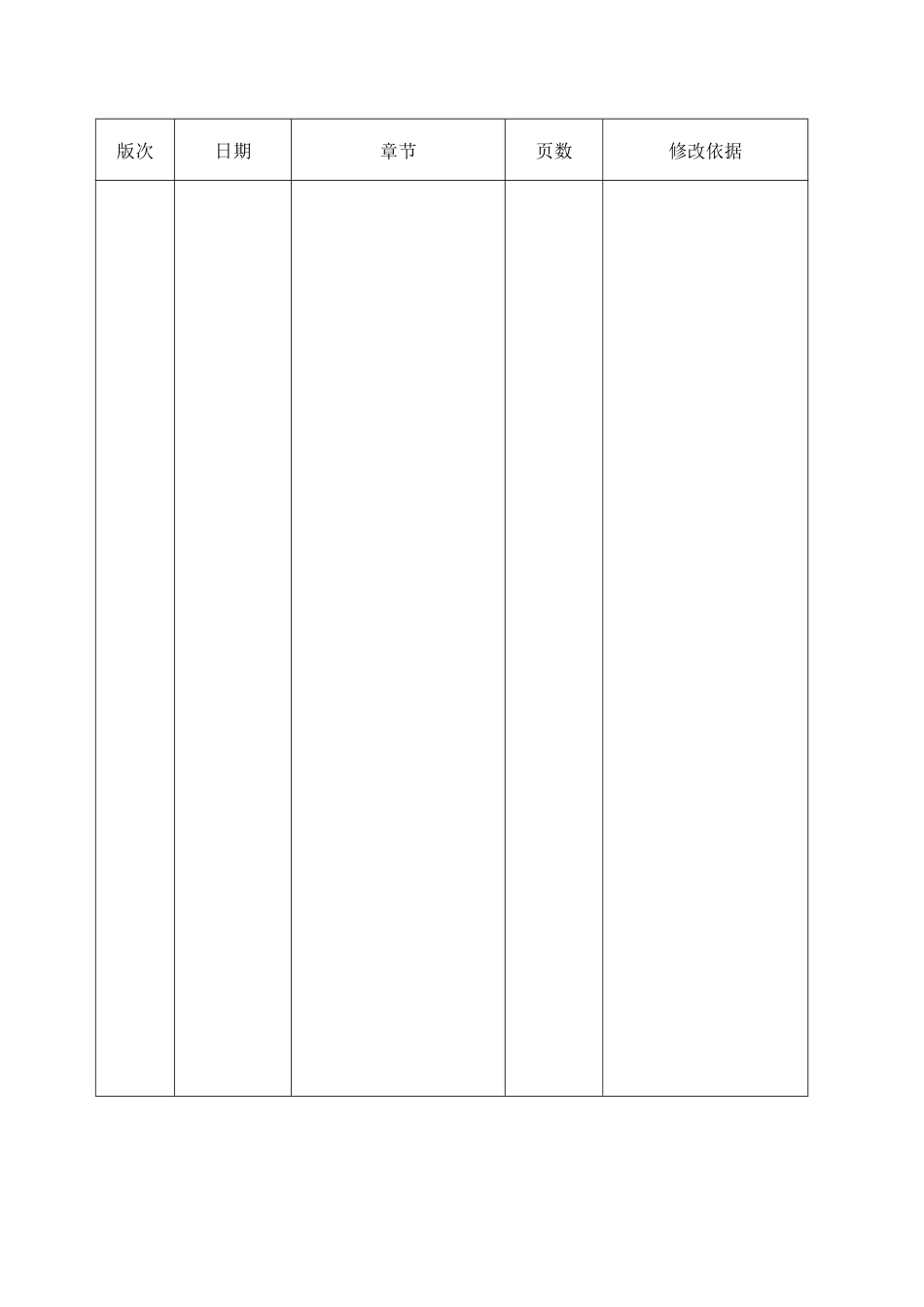

山 东 海 阳 核 电 工 程Shandong Haiyang Nuclear Power Project江苏电建三公司海阳核电项目部Jiangsu Electric Power Construction No. 3 Engineering Co.Haiyang Nuclear Power Project Branch 文件名称： Document Name除盐水区域地下给排水管网工程 文件类别：施工方案 Document Type 编 号：CodeBOP-CP-PM-1-100编 码DOC.NO.HYG-3200-POP-001编 制 部 门：Developer Department工程管理部受 控 状 态：Control StatusA2012/05/10PRE报审版 次Rev.日 期Date状 态Status编制/修改Dra./Mod.审 核Reviewedby批 准Approvedby修改说明Modification-Description施工方案修订记录版次日期章节页数修改依据目 录1．工程概况及主要工程量2．编制依据3．支撑文件及工作接口4．人员、机具、材料配置5．作业条件6．工艺流程7．施工技术措施8．质量保证措施及质量标准9．HSE 保证措施10．附录1 工程概况及主要工程量1.1 工程概况 除盐水处理系统厂区管道布置图由国核电力规划设计研究院设计，内容包括除盐水区域给水管道；除盐水区域雨污水管道；除盐水区域消防管道等。1.1.1 除盐水区域消防给水系统用 DN150 涂塑钢管从厂区消防管网取水，经与除盐水车间 C 排 1 轴处消防支管连接后，主管道变径为 DN100 涂塑钢管经除盐水车间 A 排，与除盐水车间 15 轴的消防支管连接。消防系统工作压力 1.1MPa。试验压力为 1.6MPa。室外消防管采用涂塑钢管,基材为无缝钢管,内涂层采用 EP,接头采用双金属焊接连接，端头不锈钢内衬套材质为 316L，焊接采用不锈钢焊条。与室内管道连接采用焊接连接。管道外壁采用环氧煤沥青四油三布加强级防腐。1.1.2 生活水管接自厂区生活水管网，主要供给除盐水车间运行化验室及卫生间用水，生活给水系统工作压力 0.85MPa，试验压力为 1.28MPa。生活给水管道采用 PE 管，热熔连接。与室内 PPR 管道连接采用法兰连接。1.1.3 生活污水系统和雨水系统采用 HDPE 缠绕增强管（B 型结构壁管），采用承插式电熔连接。除盐水区域污水系统主要收集除盐水车间卫生间及运行化验室产生的污水。除盐水区域雨水系统主要靠设置在道路外侧的雨水口收集雨水。1.1.4 除盐水区域雨污水系统管道及生活水管道设置厚度为 100mm 的中粗砂基础层。1.1.5 消防钢管基础为 150mm 厚的 5~40mm 的碎石，上部在铺设 50mm 厚的粗砂。1.2 工期1.2.1 雨水管a）土方开挖b）管道施...
