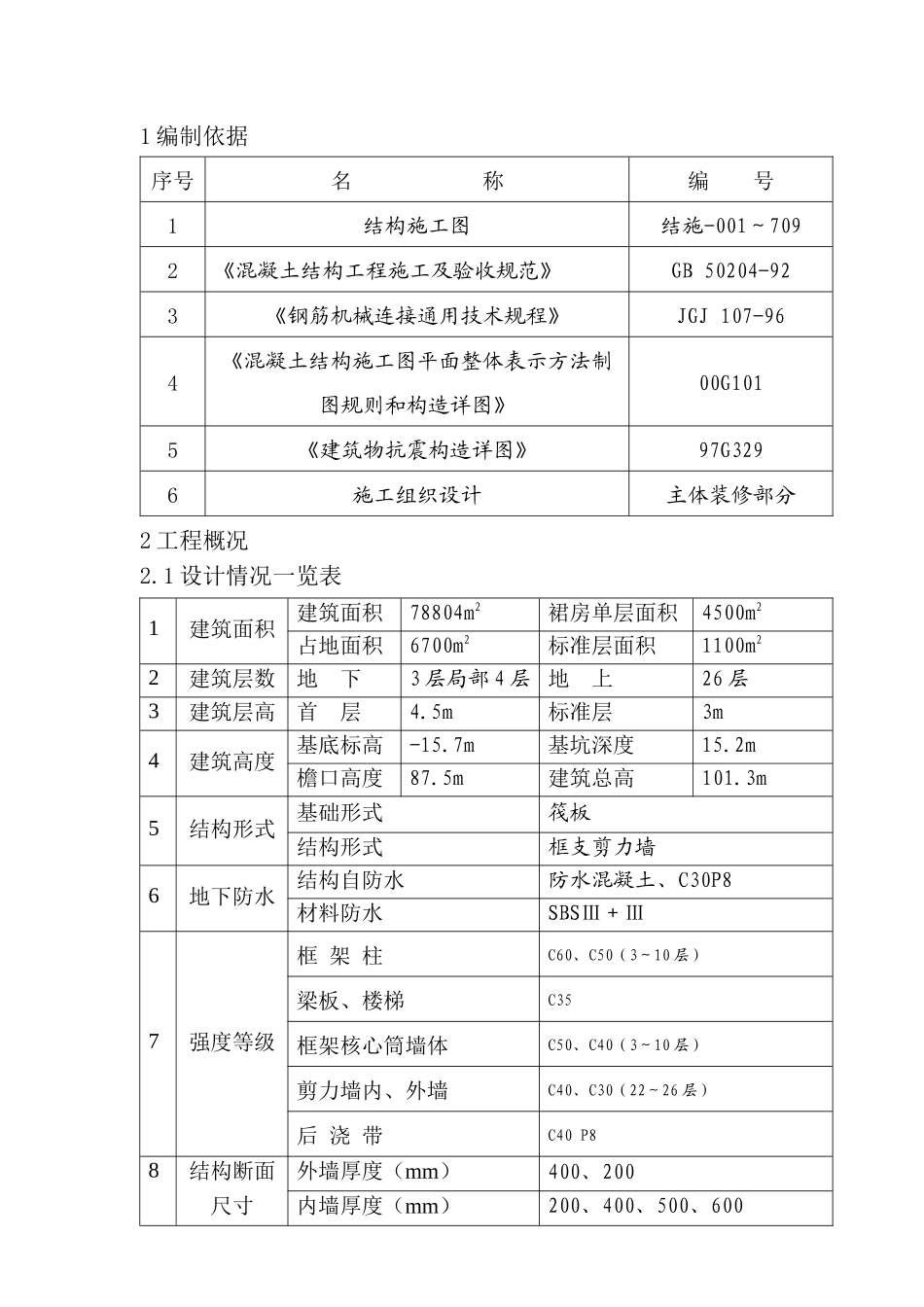

1 编制依据 序号名 称编 号1结构施工图结施-001～7092《混凝土结构工程施工及验收规范》GB 50204-923《钢筋机械连接通用技术规程》JGJ 107-964《混凝土结构施工图平面整体表示方法制图规则和构造详图》00G1015《建筑物抗震构造详图》97G3296施工组织设计主体装修部分2 工程概况 2.1 设计情况一览表 1建筑面积建筑面积78804m2裙房单层面积4500m2占地面积6700m2标准层面积1100m22建筑层数地 下3 层局部 4 层 地 上26 层3建筑层高首 层4.5m标准层3m4建筑高度基底标高-15.7m基坑深度15.2m檐口高度87.5m建筑总高101.3m5结构形式基础形式筏板结构形式框支剪力墙6地下防水结构自防水防水混凝土、C30P8材料防水SBSⅢ＋Ⅲ7强度等级框 架 柱C60、C50（3～10 层）梁板、楼梯C35框架核心筒墙体C50、C40（3～10 层）剪力墙内、外墙C40、C30（22～26 层）后 浇 带C40 P88结构断面尺寸外墙厚度（mm）400、200内墙厚度（mm）200、400、500、600柱断面（mm）1000×1000、800×800 梁断面（mm）400×500、楼板厚度（mm）120、140、1809结 构转换层设置位置十层和十一层之间结构形式框支梁10钢筋类别非预应力钢筋Ⅰ级、Ⅱ级11钢 筋保护层梁、柱25mm墙、板20mm12钢筋连接类 别框架梁≥Ф22冷挤压框架柱≥Ф20锥螺纹剪力墙及其它绑 扎2.2 地上结构平面图3 施工安排3.1 施工部位及工期要求 转换层以下结构 7 月中旬完，11-24 层要求在 11 月 15 日前做完，12 月 20 日结构封顶。3.2 劳动力组织及职责分工管理负责人：于凤才劳务队负责人：董斌结合总体施工进度，计划安排劳动力 240 人，分两个班组作业，每组 70 人，钢筋加工 60 人，运输 40 人。成立由项目部两名技术人员、一名质量员和钢筋班技术员、加工班长、连接班长组成钢筋分项控制小组，全面负责钢筋分项工程。4 施工准备4.1 技术质量准备（1）组织施工管理人员、技术人员对图纸进行自审，认真熟悉图纸并且参加设计交底和图纸会审，对交底内容进行学习、讨论。（2）工长认真学习钢筋有关规范、规程，对施工班组和试验员进行施工交底、试验交底，根据图纸对各部位钢筋量进行统计，提出钢筋用量计划报给材料部门组织订货并进行钢筋下料。（3）成立项目部和作业队伍的双重控制小组，对钢筋分项施工进度、质量、安全、文明施工和材料节约等全面负责。（4）根据现场钢筋用量和总体施工进度安排劳动力进场，并对锥螺纹和冷挤压套筒连接工人进行岗前培训，保证...
