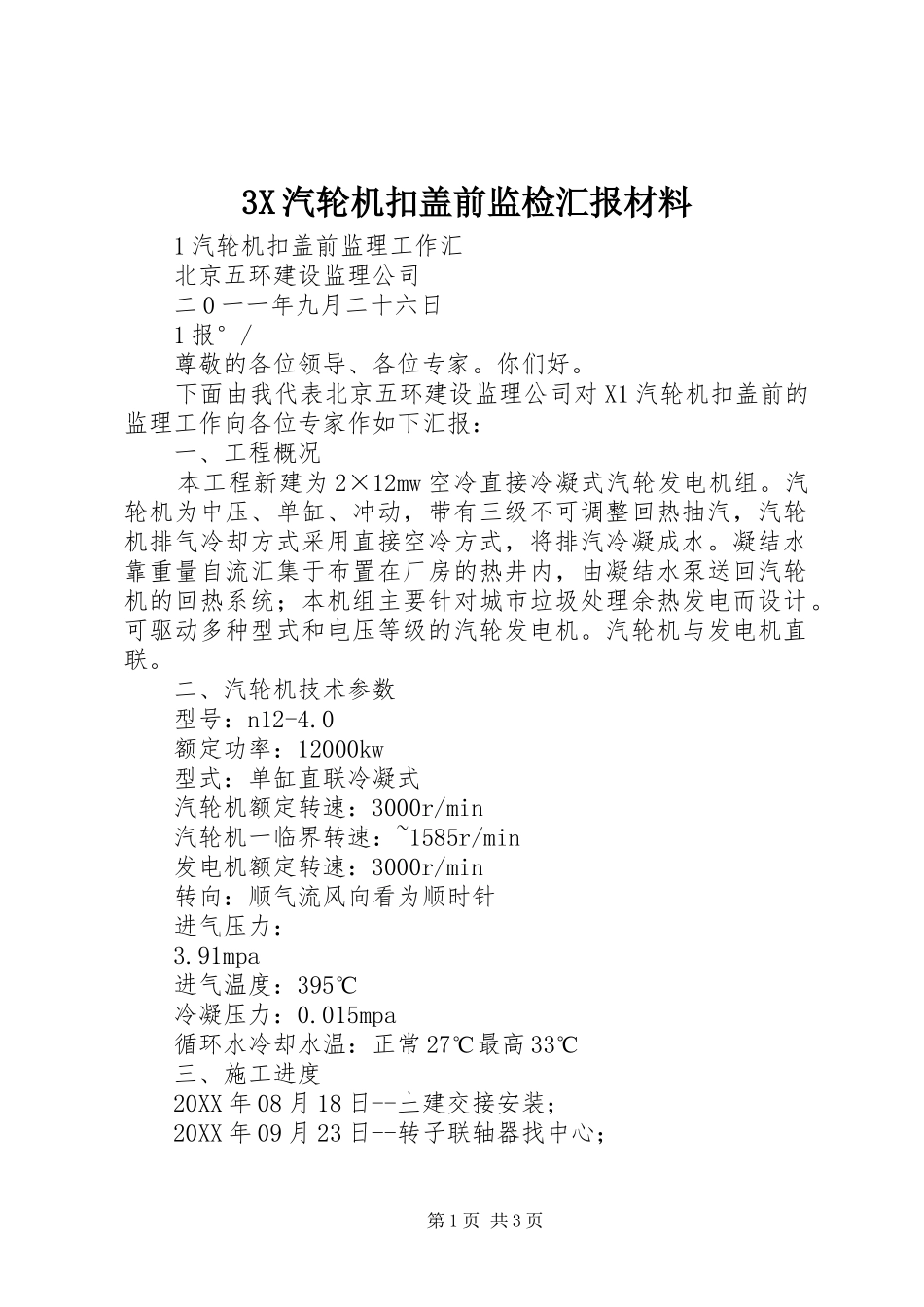

3X汽轮机扣盖前监检汇报材料1汽轮机扣盖前监理工作汇北京五环建设监理公司二0一一年九月二十六日1报°/尊敬的各位领导、各位专家。你们好。下面由我代表北京五环建设监理公司对X1汽轮机扣盖前的监理工作向各位专家作如下汇报：一、工程概况本工程新建为2×12mw空冷直接冷凝式汽轮发电机组。汽轮机为中压、单缸、冲动，带有三级不可调整回热抽汽，汽轮机排气冷却方式采用直接空冷方式，将排汽冷凝成水。凝结水靠重量自流汇集于布置在厂房的热井内，由凝结水泵送回汽轮机的回热系统；本机组主要针对城市垃圾处理余热发电而设计。可驱动多种型式和电压等级的汽轮发电机。汽轮机与发电机直联。二、汽轮机技术参数型号：n12-4.0额定功率：12000kw型式：单缸直联冷凝式汽轮机额定转速：3000r/min汽轮机一临界转速：~1585r/min发电机额定转速：3000r/min转向：顺气流风向看为顺时针进气压力：3.91mpa进气温度：395℃冷凝压力：0.015mpa循环水冷却水温：正常27℃最高33℃三、施工进度20XX年08月18日--土建交接安装；20XX年09月23日--转子联轴器找中心；第1页共3页四、汽轮机安装前的监理工作（1）组织各单位进行施工图纸会审（2）对施工单位报审的施工方案进行审查（3）开工前进行技术交底（4）对施工单位的施工人力、机械进场情况，施工组织落实到位情况，物资、材料准备情况等进行了检查（5）施工用计量器具、仪表已检验合格，特殊工种作业人员能满足施工需要，上道工序已验收合格五、汽轮机安装过程中的监理工作在X1汽轮机安装过程中，根据国家新颁发的有关规程、规范、标准和制造厂技术要求中的规定及标准，对安装质量和安装工艺实行全过程监理。实现从开工准备至汽机扣盖前，监理全过程进行质量控制，对X1汽轮机安装工程的开工申请报告的开工条件进行了核查；对汽轮机安装施工方案进行了严格细致的审核，使安装质量在技术方案上得到了控制；安装过程中对每个检验批严格《电力建设施工质量及评价规程》进行检查和验收；在汽轮机安装前垫铁预制过程中，监理进行了旁站；施工过程中监理采取了抽查验证、跟踪巡检和重点控制的方式使汽轮机安装质量得到了控制和保证，为汽轮机具备扣盖条件奠定了坚实的基础；六、汽机安装施工过程存在的问题及处理情况汽轮机在安装过程中先后发现2项设备缺陷，经厂家工代提出意见及杭州汽轮机厂质管处签证确认，已处理整改完毕，七、汽轮机扣盖具备的条件落实情况根据《火电工程汽机扣盖前质量监督检查大钢》的规定，对汽轮机进行了预监督检查：1、汽缸、轴承座底部支撑安装结束，位臵正确；2、汽缸、轴承座及其台板清理检查完成。轴承座进出油管安装检查完毕；3、汽缸、轴承座中心、水平度及轴颈扬度已调整完，符合标准要求；第2页共3页4、厂家资料要求；12、低压缸与集液箱连接已结束；13、汽封间隙已按厂家要求调整合格；14、推力轴承间隙调整结束，符合厂家要求；15、汽缸内部合金钢零部件（包括热工测量零件）及管材光谱复查结束，符合图纸要求；17、高温紧固件光谱、硬度复查结束，合格；18、扣盖前需安装在汽缸内的热工测点安装结束；八、扣盖前预监检存在的四个问题已闭环1、前箱底部有两组垫铁、排气缸左侧两组垫铁局部有间隙九、监理部对X1汽机扣盖前安装工作的评价经过对汽轮机本体安装工作跟踪、检测和验收，监理认为：项目部质保体系完善，运作正常，汽轮机安装质量始终处于受控状态，汽机本体的安装工作组织有序，项目部重视汽轮机施工质量，施工工艺整体良好；监理部认为汽轮机扣盖基本符合《火电建设工程质量监督检查典型大纲》中的要求，具备监督检查条件；预祝X1汽轮机扣盖一次成功。第3页共3页
