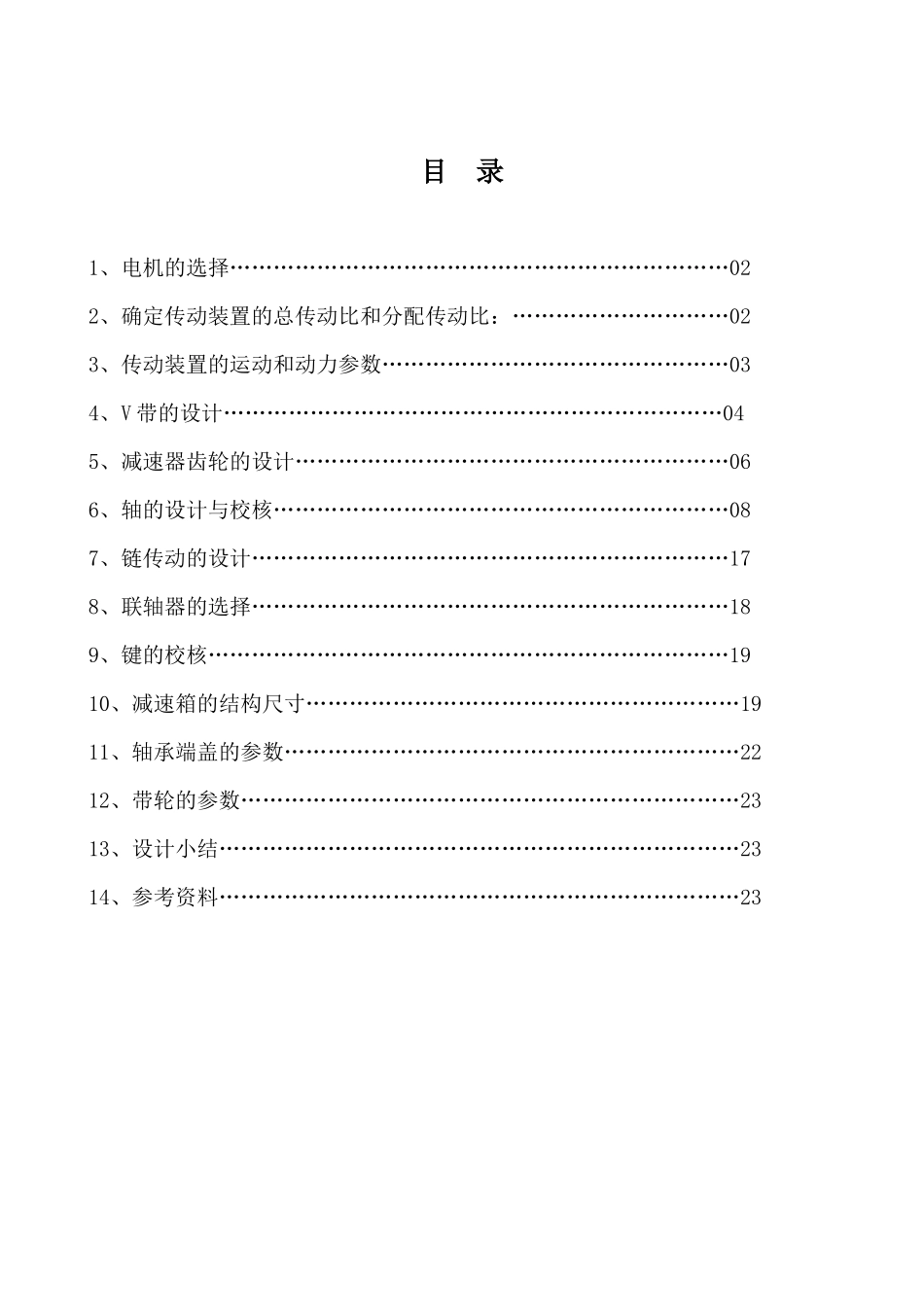

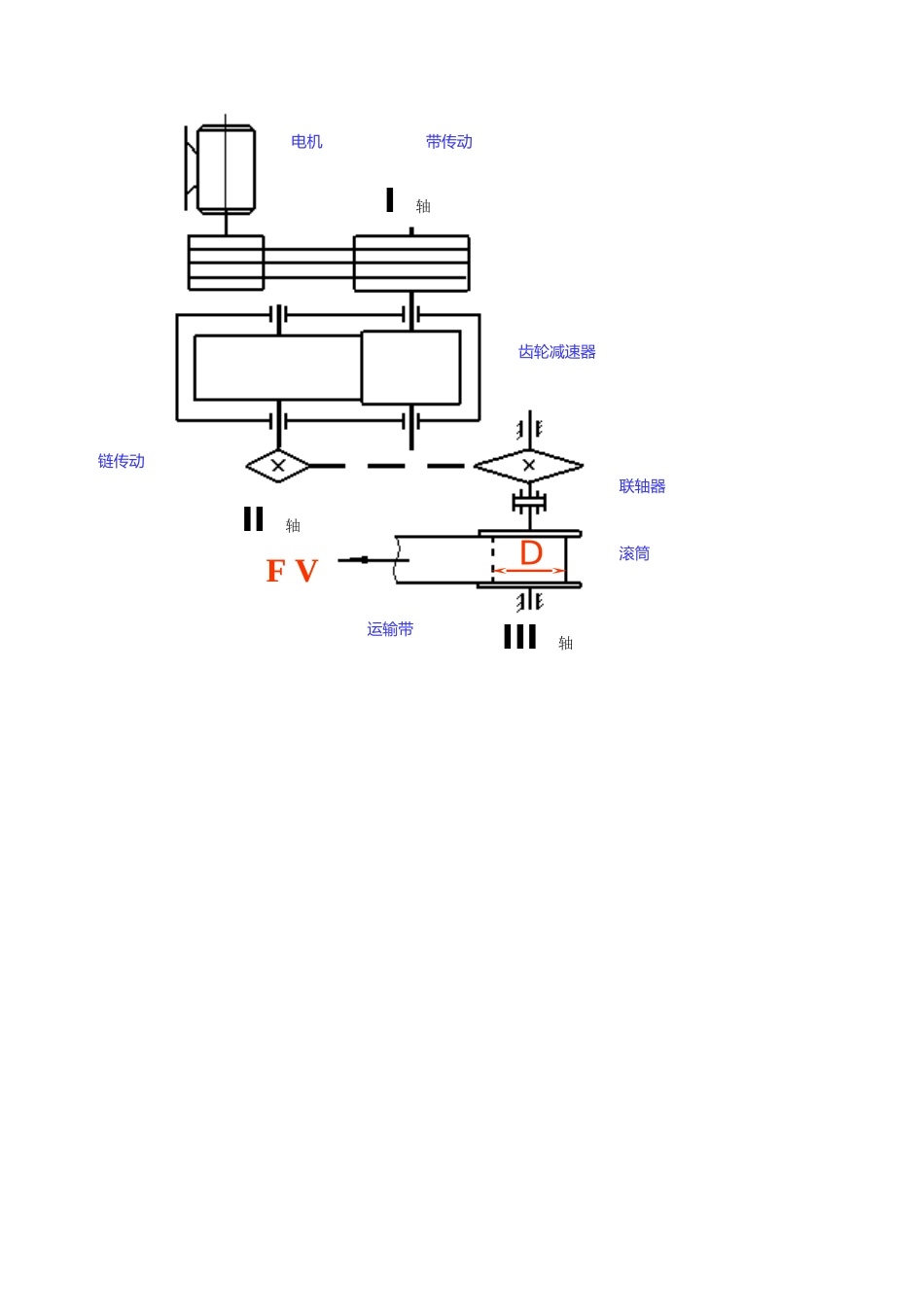

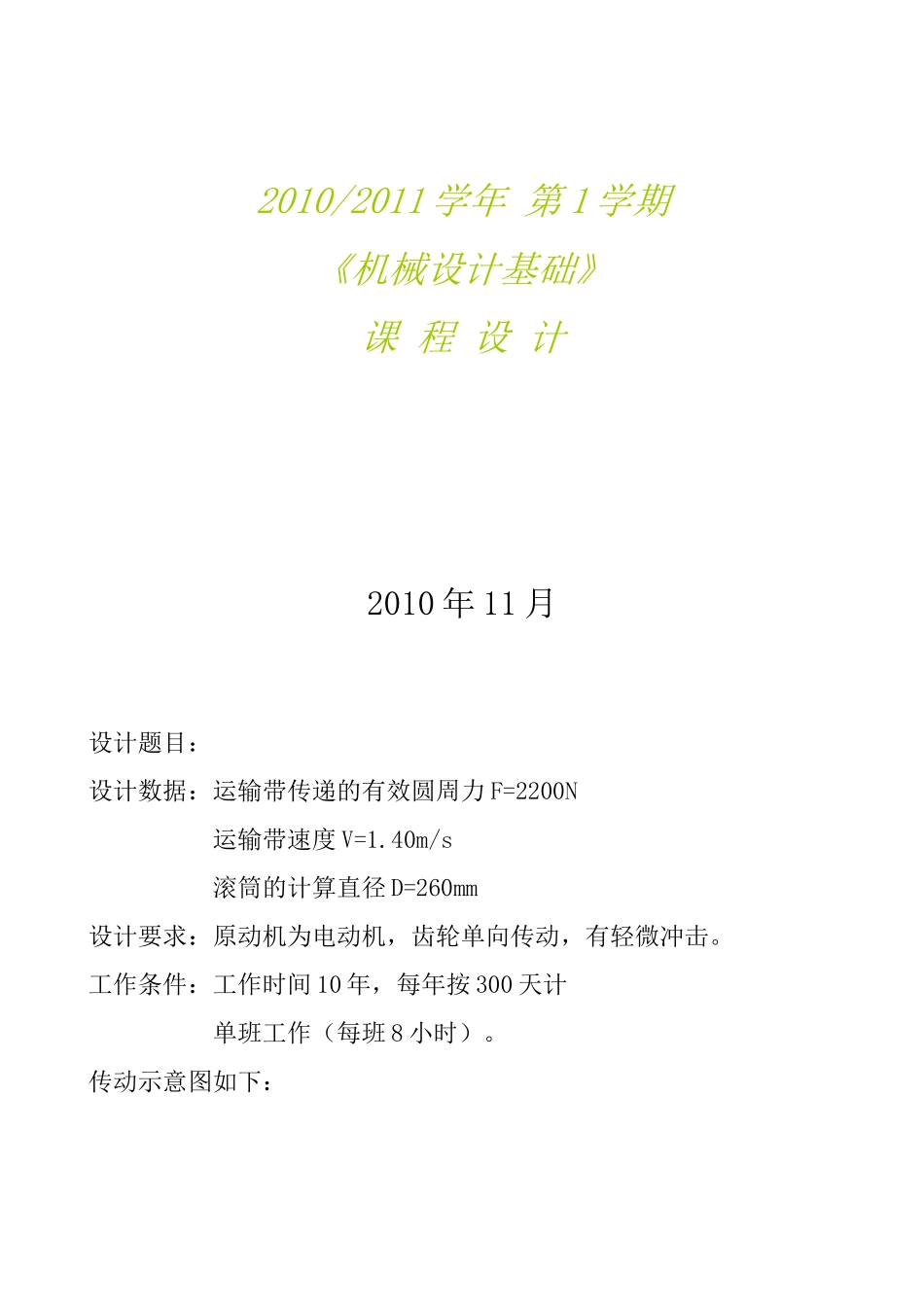

2010/2011 学年 第 1 学期《机械设计基础》课 程 设 计2010 年 11 月设计题目： 设计数据：运输带传递的有效圆周力 F=2200N运输带速度 V=1.40m/s滚筒的计算直径 D=260mm设计要求：原动机为电动机，齿轮单向传动，有轻微冲击。工作条件：工作时间 10 年，每年按 300 天计 单班工作（每班 8 小时）。传动示意图如下：电机带传动齿轮减速器链传动联轴器滚筒运输带I 轴II 轴III 轴F VD目 录1、电机的选择……………………………………………………………022、确定传动装置的总传动比和分配传动比：…………………………023、传动装置的运动和动力参数…………………………………………034、V 带的设计……………………………………………………………045、减速器齿轮的设计……………………………………………………066、轴的设计与校核………………………………………………………087、链传动的设计…………………………………………………………178、联轴器的选择…………………………………………………………189、键的校核………………………………………………………………1910、减速箱的结构尺寸……………………………………………………1911、轴承端盖的参数………………………………………………………2212、带轮的参数……………………………………………………………2313、设计小结………………………………………………………………2314、参考资料………………………………………………………………23一、选择电机1、工作机所需功率 Pw：Pw=2200*1.40/1000=3.08KWη －带传动效率：0.95η －每对轴承传动效率：0.99η －圆柱齿轮的传动效率：0.975η －链的传动效率：0.965η －联轴器的传动效率：0.99 η6 —滚筒的传动效率：0.96电机至工作机之间的传动装置的总效率：η=η*η *η *η *η *η6 =0.95*0.992 *0.975*0.965*0.99*0.96 =0.832n=60vπD∗10−3 =60∗1.4∗10003.14∗260=102.89r/min2、确定电机转速P电机=Pw /η=3.08/0.832=3.70KW 初选电动机同步转速为 1500 r/min ，根据电动机所需功率和转速查手册第 167 页表 12-1，查出电动机型号为 Y1112M—4。其额定功率为 4.0KW，转速为 1440r/min,工作输出功率为 3.70KW。符合所需设计要求。二、确定传动装置的总传动比和分配传动比：总传动比：i== 1440102.89=14.00Pw =3.08KWη =0.832n=102.89r/minP电机=3.70KWn=1440...
