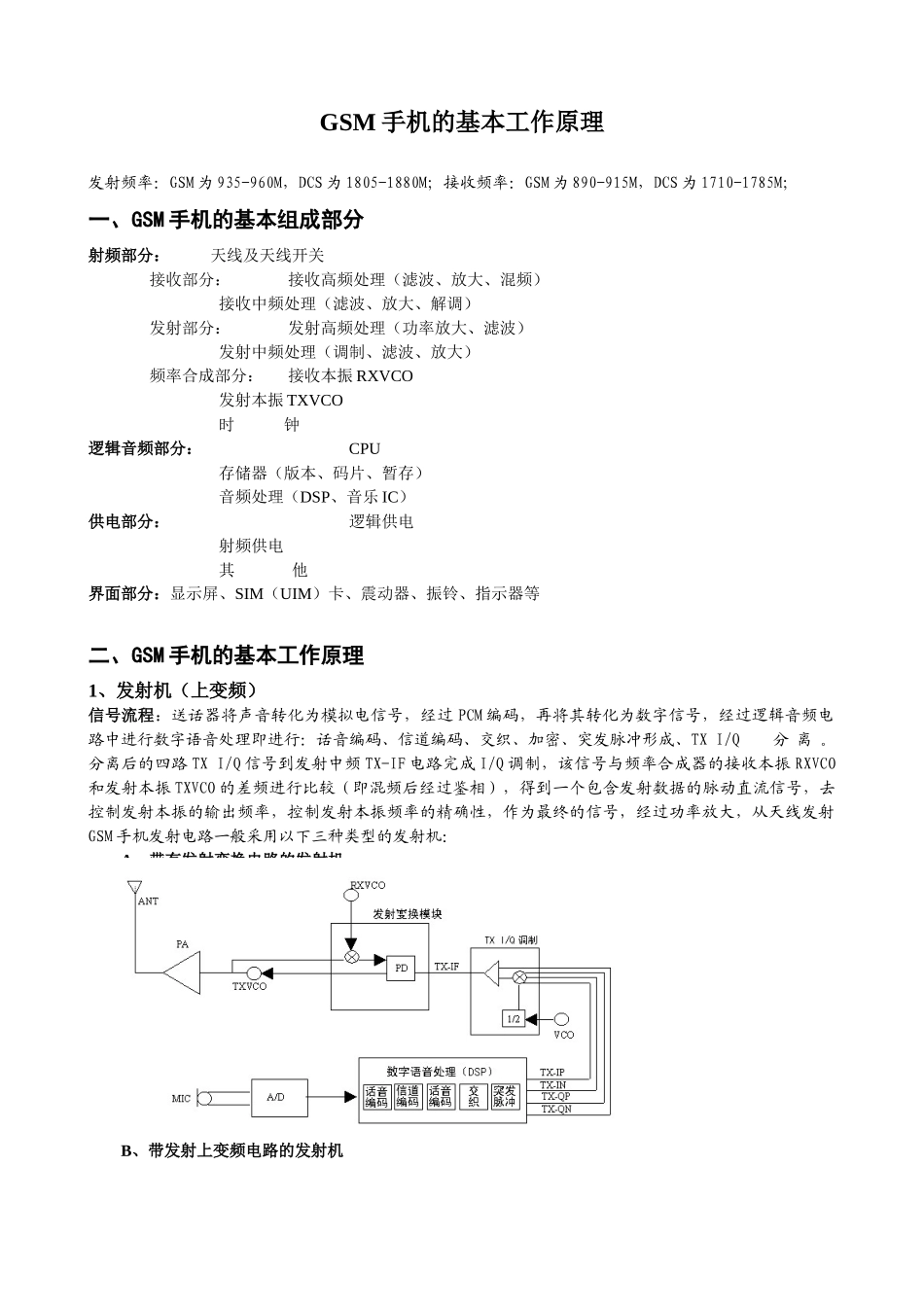

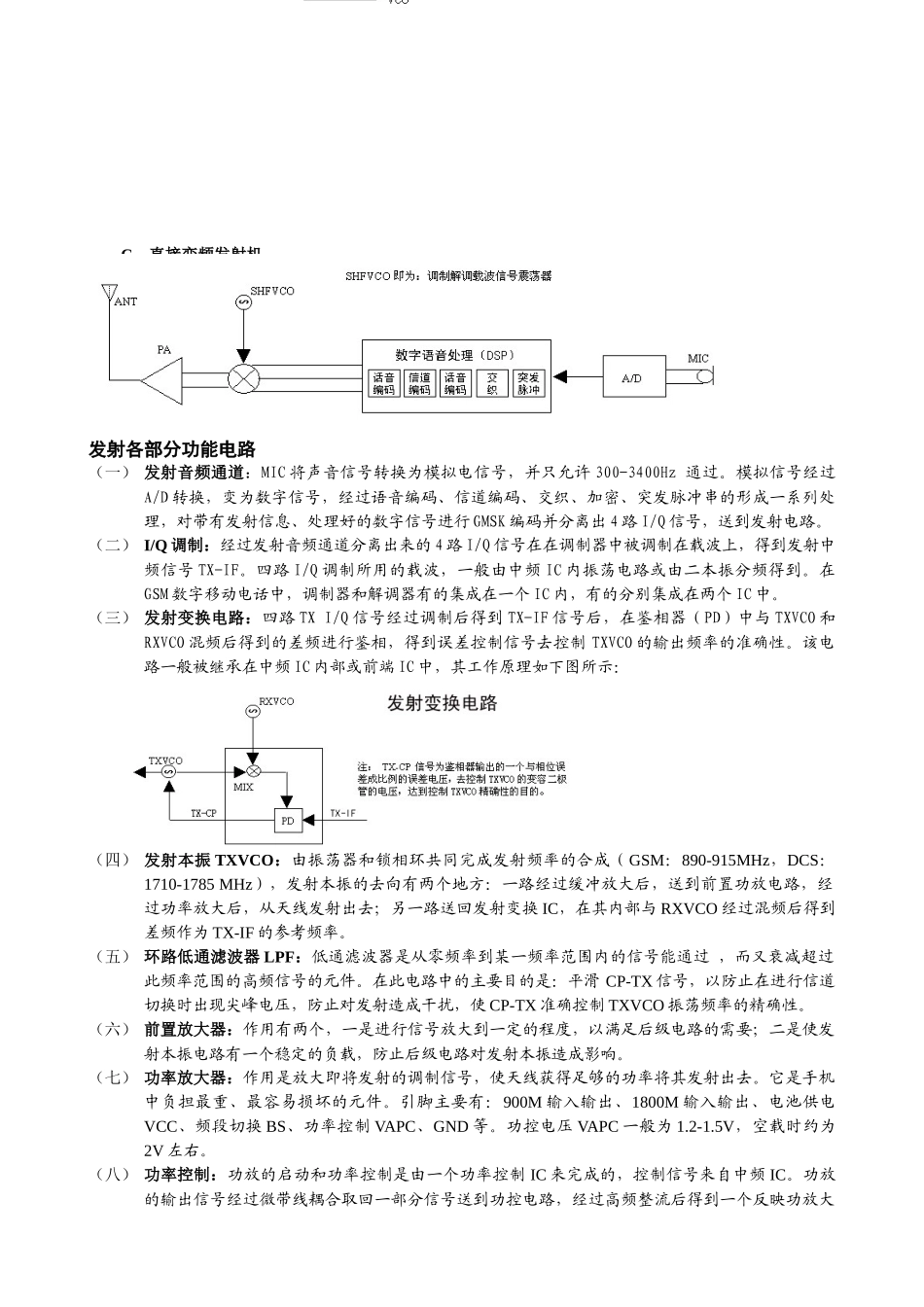

GSM 手机的基本工作原理发射频率：GSM 为 935-960M，DCS 为 1805-1880M；接收频率：GSM 为 890-915M，DCS 为 1710-1785M；一、GSM 手机的基本组成部分射频部分： 天线及天线开关 接收部分： 接收高频处理（滤波、放大、混频） 接收中频处理（滤波、放大、解调） 发射部分： 发射高频处理（功率放大、滤波） 发射中频处理（调制、滤波、放大） 频率合成部分： 接收本振 RXVCO 发射本振 TXVCO 时 钟逻辑音频部分： CPU 存储器（版本、码片、暂存） 音频处理（DSP、音乐 IC）供电部分： 逻辑供电 射频供电 其 他界面部分：显示屏、SIM（UIM）卡、震动器、振铃、指示器等二、GSM 手机的基本工作原理1、发射机（上变频）信号流程：送话器将声音转化为模拟电信号，经过 PCM 编码，再将其转化为数字信号，经过逻辑音频电路中进行数字语音处理即进行：话音编码、信道编码、交织、加密、突发脉冲形成、TX I/Q分 离 。分离后的四路 TX I/Q 信号到发射中频 TX-IF 电路完成 I/Q 调制，该信号与频率合成器的接收本振 RXVCO和发射本振 TXVCO 的差频进行比较（即混频后经过鉴相），得到一个包含发射数据的脉动直流信号，去控制发射本振的输出频率，控制发射本振频率的精确性，作为最终的信号，经过功率放大，从天线发射GSM 手机发射电路一般采用以下三种类型的发射机：A、带有发射变换电路的发射机B、带发射上变频电路的发射机C、直接变频发射机发射各部分功能电路（一） 发射音频通道：MIC 将声音信号转换为模拟电信号，并只允许 300-3400Hz 通过。模拟信号经过A/D 转换，变为数字信号，经过语音编码、信道编码、交织、加密、突发脉冲串的形成一系列处理，对带有发射信息、处理好的数字信号进行 GMSK 编码并分离出 4 路 I/Q 信号，送到发射电路。（二） I/Q 调制：经过发射音频通道分离出来的 4 路 I/Q 信号在在调制器中被调制在载波上，得到发射中频信号 TX-IF。四路 I/Q 调制所用的载波，一般由中频 IC 内振荡电路或由二本振分频得到。在GSM 数字移动电话中，调制器和解调器有的集成在一个 IC 内，有的分别集成在两个 IC 中。（三） 发射变换电路：四路 TX I/Q 信号经过调制后得到 TX-IF 信号后，在鉴相器（PD）中与 TXVCO 和RXVCO 混频后得到的差频进行鉴相，得到误差控制信号去控制 TXVCO 的输出频率的准确性。该电路一般被继承在中频 IC 内部或前端 IC 中，其...
