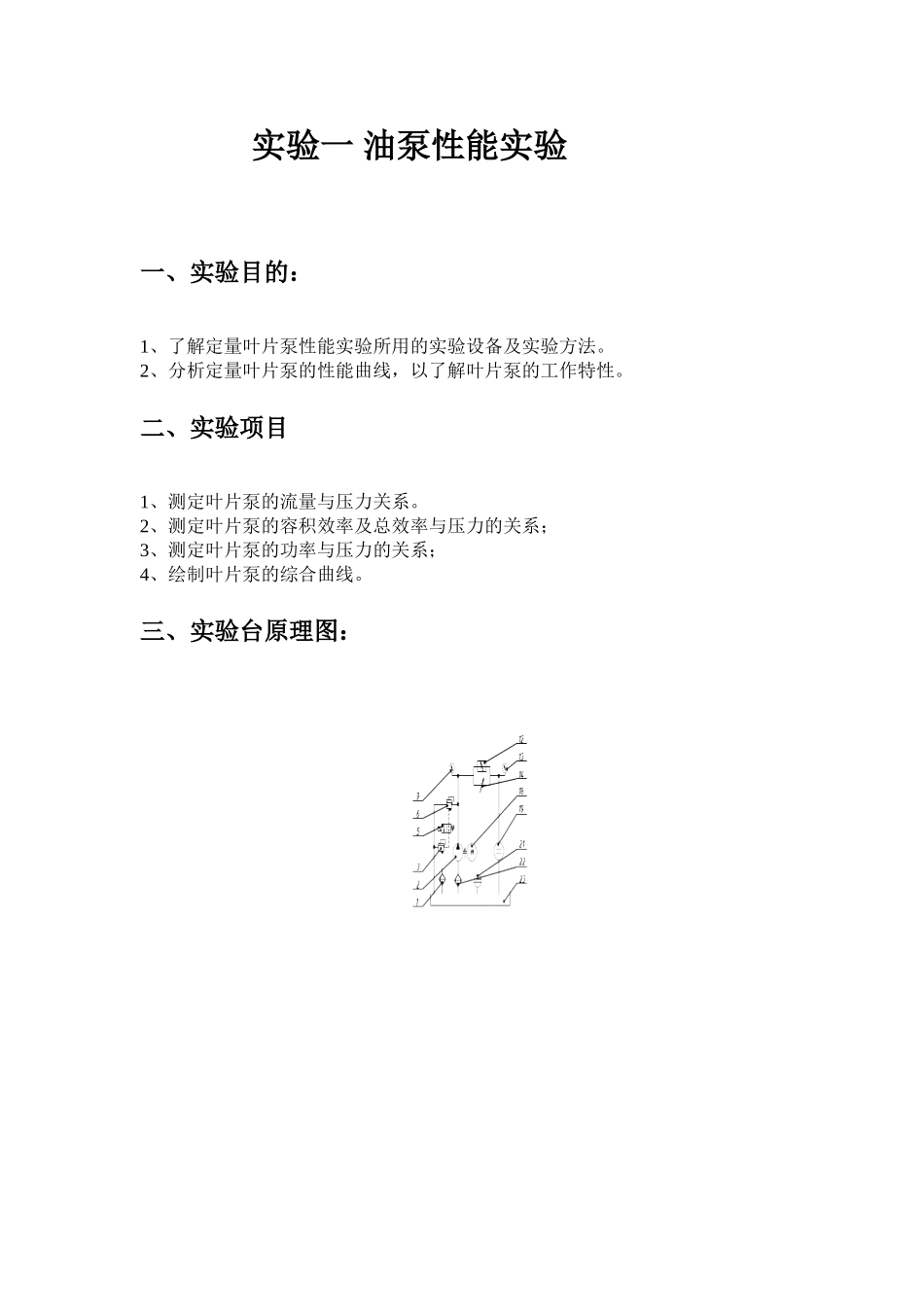

液压与气压传动实验报告 实验一 油泵性能实验一、实验目的:1、了解定量叶片泵性能实验所用的实验设备及实验方法。2、分析定量叶片泵的性能曲线,以了解叶片泵的工作特性。二、实验项目1、测定叶片泵的流量与压力关系。2、测定叶片泵的容积效率及总效率与压力的关系;3、测定叶片泵的功率与压力的关系;4、绘制叶片泵的综合曲线。三、实验台原理图:油泵性能实验液压系统原理图1—空气滤清器,2—泵,3、6—溢流阀,5—二位二通电磁换向阀,9、13—压力表 ,12—调速阀,14—节流阀,18—电动机,19—流量计,21—液位温度计,22—过滤器,23—油箱四、实验步骤1、实验步骤:1)了解和熟悉实验台液压系统工作原理和元件的作用;2)检查实验中各旋钮必须在“停”位置上,溢流阀压力调到最小值(开度最大)然后进行实验。3) 启动运转油泵:按“泵启动”按钮,使油泵运转工作一定时间,方可进行实验工作。4)调整溢流阀作为安全压力阀,节流阀 14 关死,调溢流阀 6,使压力表指针指到安全压力 4。此时溢流阀 6 作安全阀用,然后开始实验。2、实验方法:1)测定油泵的流量与压力的关系。将节流阀 14 调到最大开口,旋转一分钟后使压力表 9 的读数达到最小值(认定大于额定压力 30%)为空载压力,测定空载压力时流量 (用流量计和秒表测定)。然后逐步关小节流阀 14 的开口,使压力增大,测定不同压力下(分别为额定压力的 25%、40%、55%、70%、85%、100%)的流量,即得曲线,额定压力为 4。2)测定功率与压力的关系:泵的有效功率为:根据测得数据压力及值,可直接计算出各种压力下的有效功率。3)容积效率容积效率是油泵在额定工作压力下的实际流量和理论流量的比值,即式中:—液压泵的实际流量(当压力时的流量)。在实际生产实验中,一般用油泵空载压力下的空载流量代替,则:式中:—液压泵的漏油量。由上式知,各种压力下的容积效率可根据第一项实验的数据计算之。4)总效率式中,从油泵的输入功率可由实验台控制箱上的功率表读得。五.实验数据处理1、实验数据 流量 8.9 额定压力 4 测量值计算值泵出口压力流量泵输入功率油温泵有效功率容积效率%总效率%3.68.52.02k230.51k9525.23.08.61.91k230.43k9722.52.48.71.76k240.348k 9819.81.88.81.63k230.264k9916.21.28.91.51k230.178k10011.82、数据处理 泵的有效功率单位为 KW 实验二 节流阀和调速阀性能实验节流阀及调速阀是用来调节流量,以达到液压执行机构工作...
