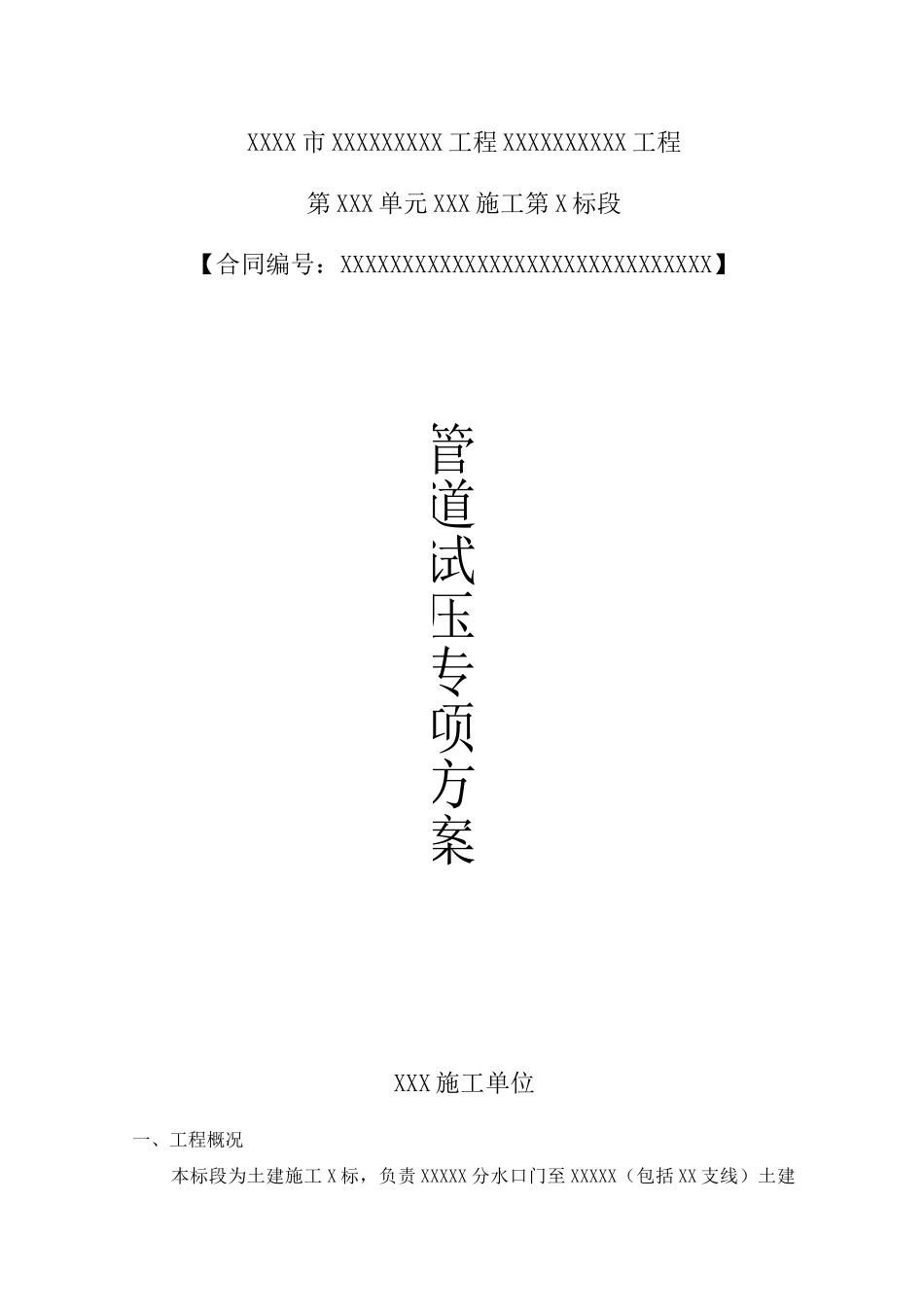

管道水压试验方案(完整版)_第1页
1/12

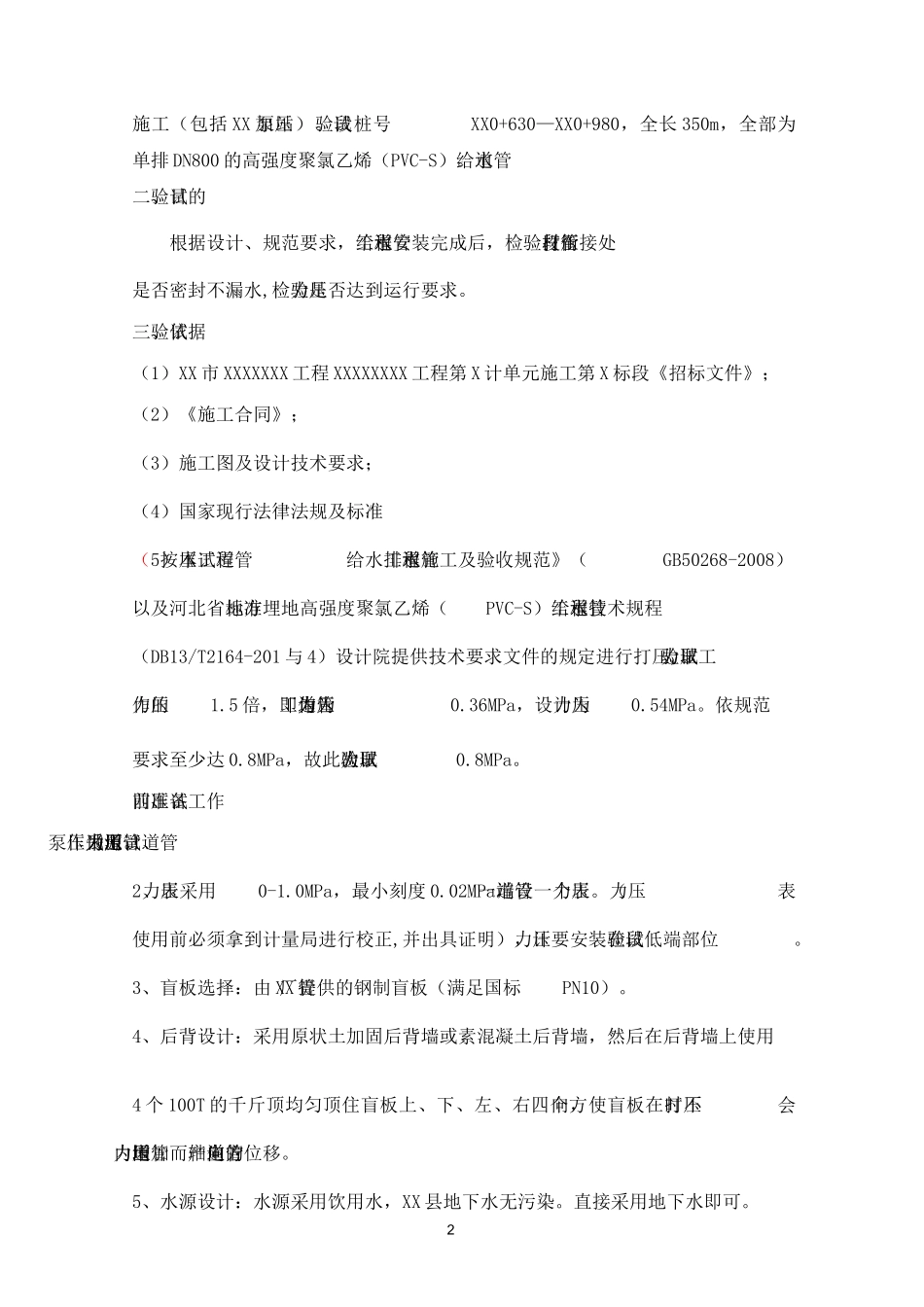

管道水压试验方案(完整版)_第2页
2/12

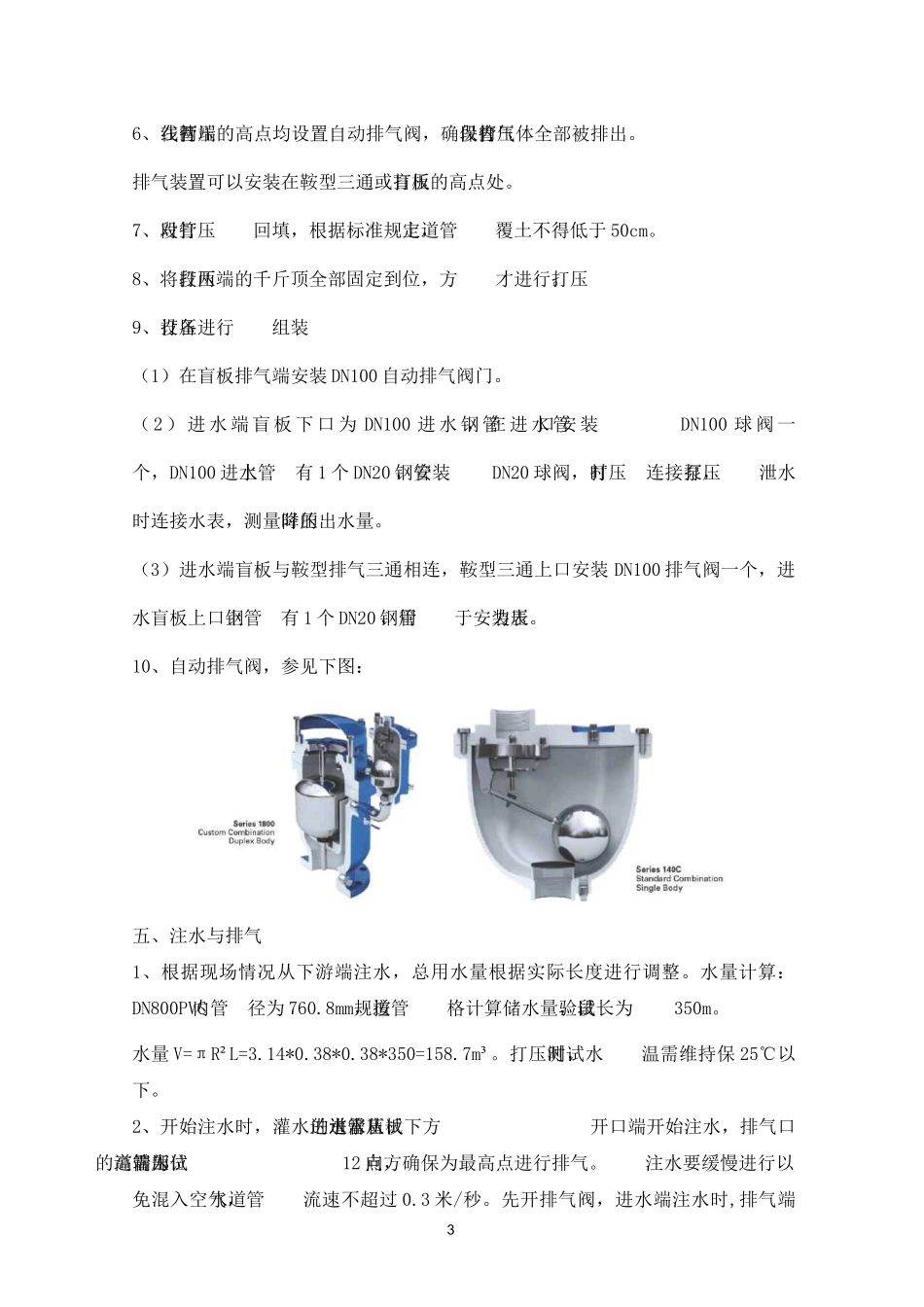

管道水压试验方案(完整版)_第3页
3/12
XXXX 市 XXXXXXXXX 工程 XXXXXXXXXX 工程第 XXX 单元 XXX 施工第 X 标段【合同编号:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX】XXX 施工单位一、工程概况本标段为土建施工 X 标,负责 XXXXX 分水口门至 XXXXX(包括 XX 支线)土建管道试压专项方案2施工(包括 XX 加压泵站)。试验段桩号XX0+630—XX0+980,全长 350m,全部为单排 DN800 的高强度聚氯乙烯(PVC-S)给水管道。二、试验目的根据设计、规范要求,给水管道工程安装完成后,检验打压段管材衔接处是否密封不漏水,检验压力是否达到运行要求。三、试验依据(1)XX 市 XXXXXXX 工程 XXXXXXXX 工程第 X 计单元施工第 X 标段《招标文件》;(2)《施工合同》;(3)施工图及设计技术要求;(4)国家现行法律法规及标准(5)本工程管道试压按《给水排水管道工程施工及验收规范》(GB50268-2008)以及河北省地方标准埋地高强度聚氯乙烯(PVC-S)给水管道工程技术规程(DB13/T2164-201 与 4)设计院提供技术要求文件的规定进行打压,试验压力取工作压力的1.5 倍,即为管道工作压力为0.36MPa,设计压力为0.54MPa。依规范要求至少达 0.8MPa,故此次试验压力取0.8MPa。四、试压前准备工作1、管道试压采用管道试压泵作为压力源。2、压力表采用0-1.0MPa,最小刻度 0.02MPa,管道一端设一个压力表。(压力表使用前必须拿到计量局进行校正,并出具证明),压力计要安装在试验段低端部位。3、盲板选择:由 XX 管厂提供的钢制盲板(满足国标PN10)。4、后背设计:采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4 个 100T 的千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移。5、水源设计:水源采用饮用水,XX 县地下水无污染。直接采用地下水即可。36、在打压管线两端的高点均设置自动排气阀,确保打压管段内气体全部被排出。排气装置可以安装在鞍型三通或打压盲板的高点处。7、对打压管段回填,根据标准规定,管道上覆土不得低于 50cm。8、将打压段两端的千斤顶全部固定到位,方才进行打压。9、打压设备进行组装(1)在盲板排气端安装 DN100 自动排气阀门。( 2 ) 进 水 端 盲 板 下 口 为 DN100 进 水 钢 管, 在 进 水 管口 安 装DN100 球 阀 一个,DN100 进水管上有 1 个 DN20 钢管,安装DN20 球阀,打压时连接打压泵,泄水时连接水表,测量降压时的出水量。...
