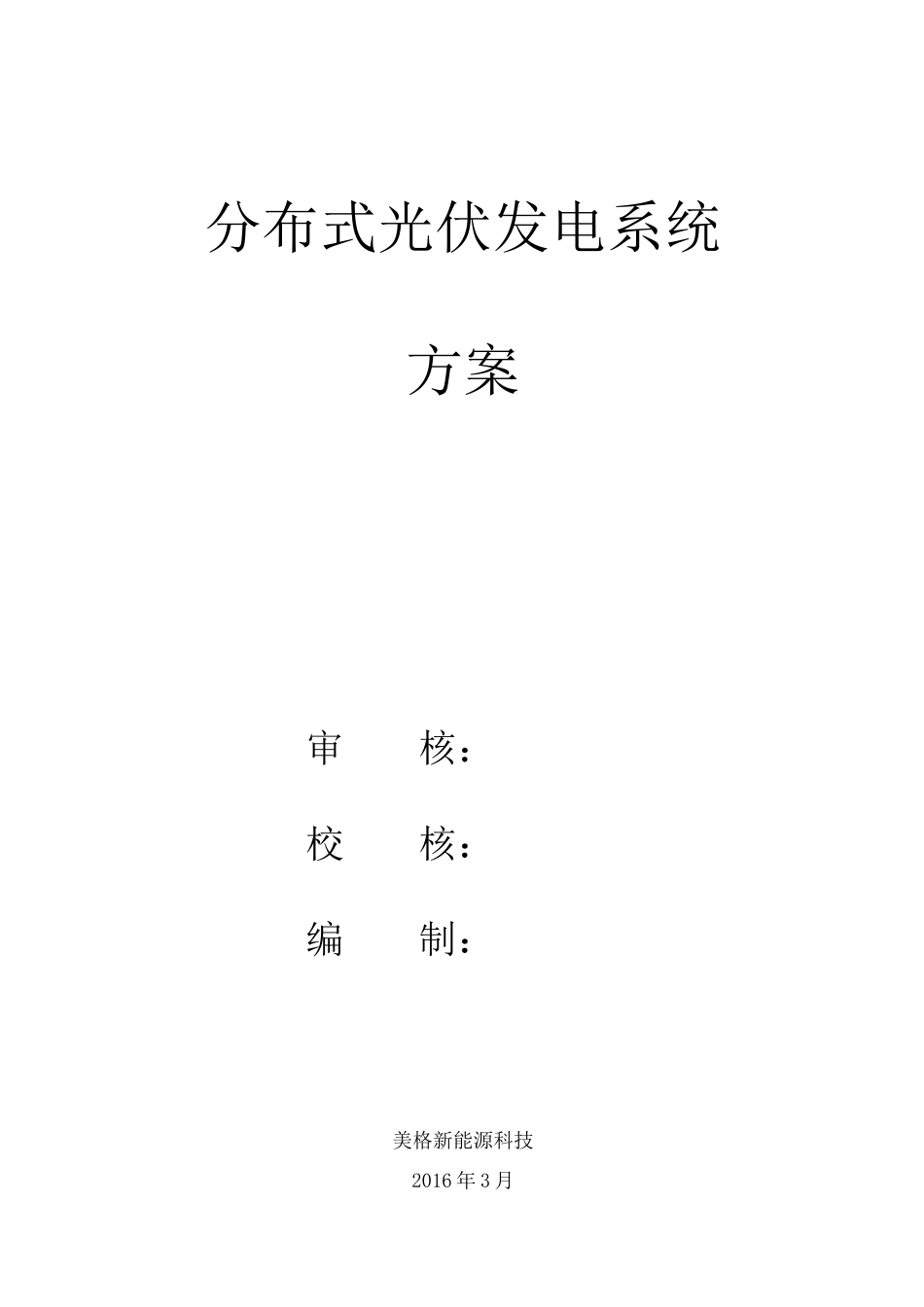

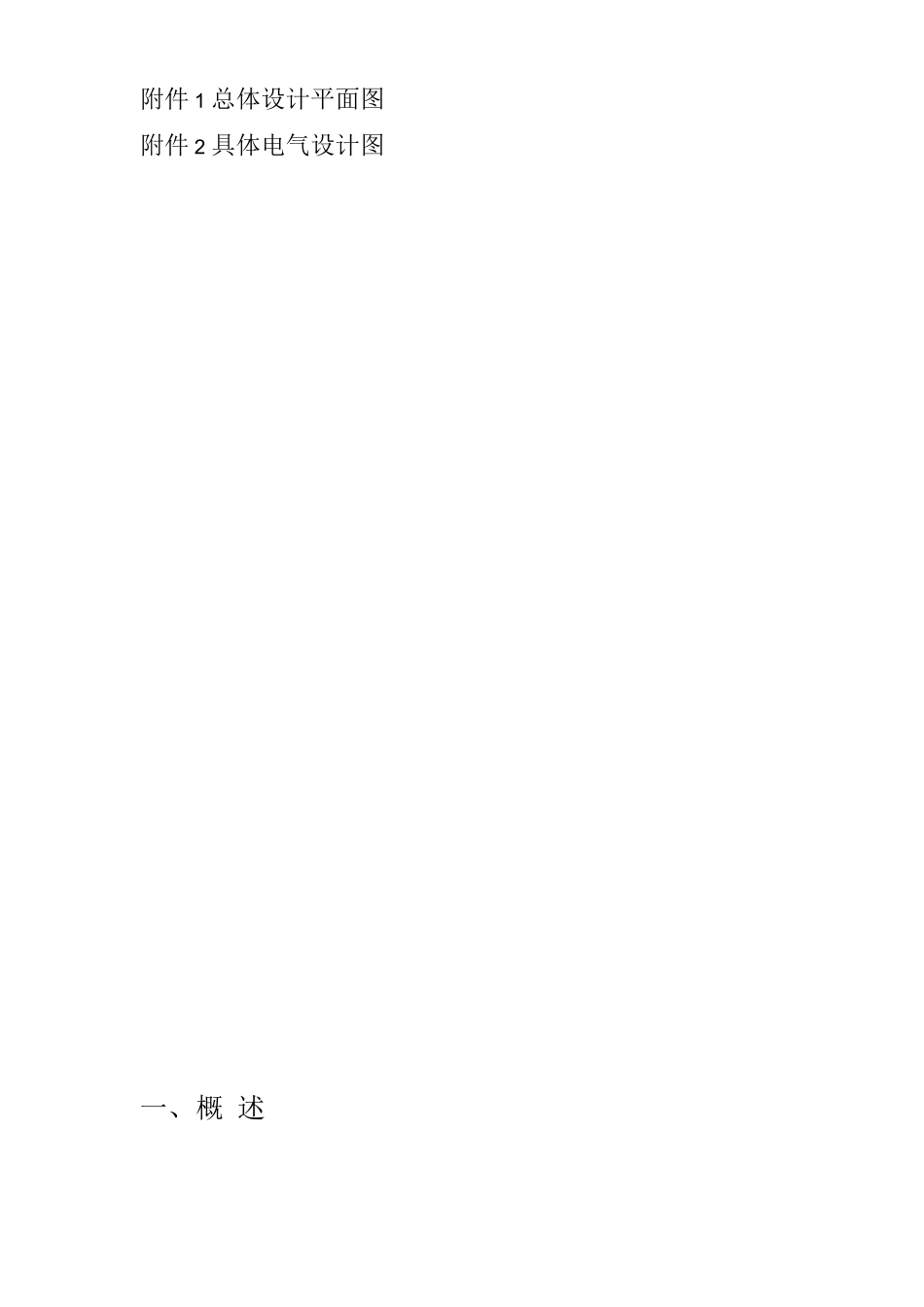

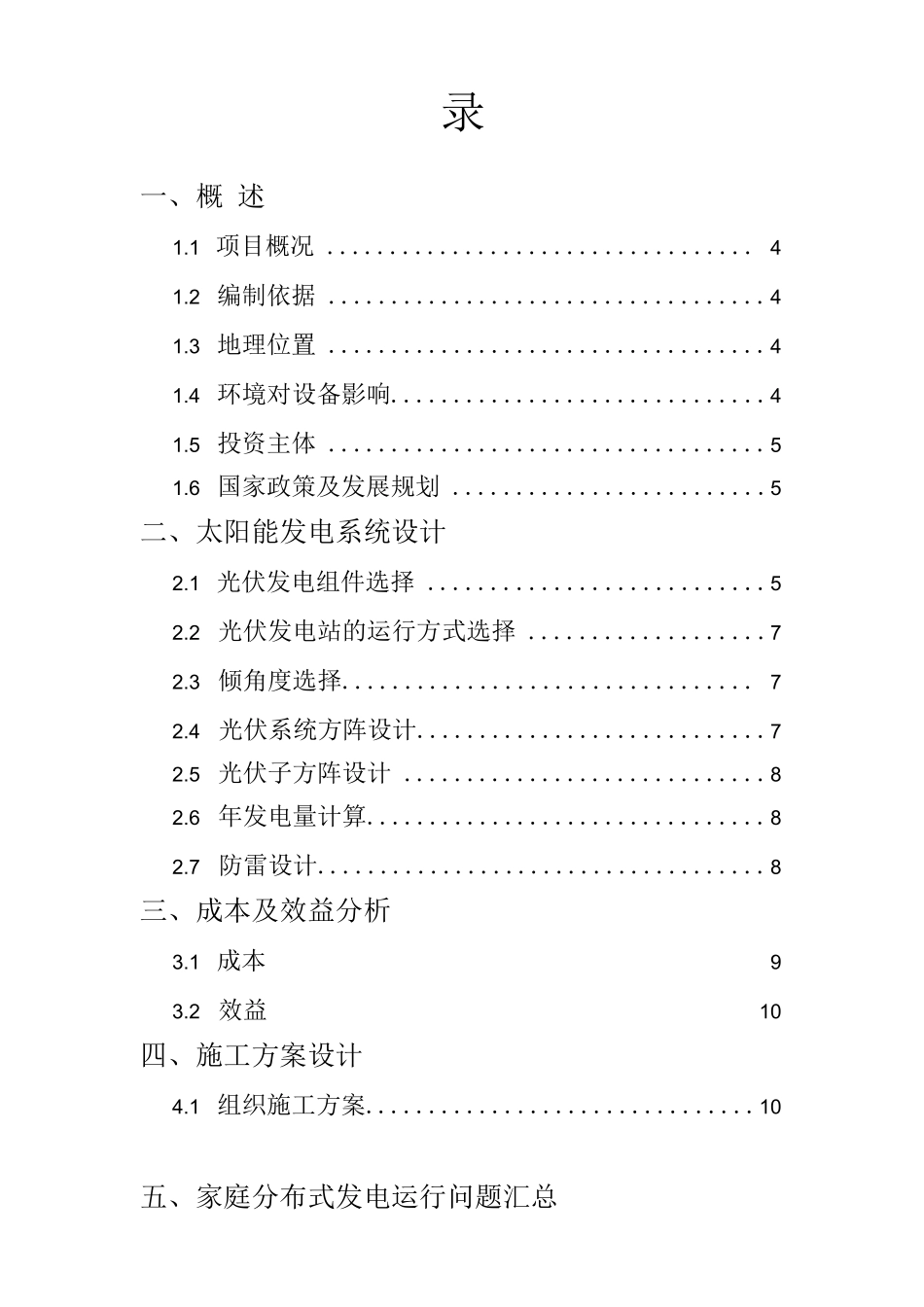

分布式光伏发电系统方案审核：校核：编制：美格新能源科技2016 年 3 月录一、概 述1.1 项目概况 .................................. 41.2 编制依据 ...................................41.3 地理位置 ...................................41.4 环境对设备影响..............................41.5 投资主体 ...................................51.6 国家政策及发展规划 .........................5二、太阳能发电系统设计2.1 光伏发电组件选择 ...........................52.2 光伏发电站的运行方式选择 ...................72.3 倾角度选择................................. 72.4 光伏系统方阵设计............................72.5 光伏子方阵设计 .............................82.6 年发电量计算................................82.7 防雷设计....................................8三、成本及效益分析3.1 成本 93.2 效益 10四、施工方案设计4.1 组织施工方案...............................10五、家庭分布式发电运行问题汇总附件 1 总体设计平面图附件 2 具体电气设计图一、概 述1.1 项目概况：本项目位于市南海区官窑镇，屋顶面积为 84㎡，计划装机容量为 7kW，太阳能电池组件 47 块，由敏诚建设工程负责电站的设计及施工安装。本工程按照“就近并网、本地消耗、低损高效”的原则，以建筑结合的分布 式并网光伏发电系统方式进行建设。每个发电单元光伏组件通三相并网逆变器直 接并入三相低压交流电网（AC380V，50Hz），通过交流配电线路给当地负荷供电， 最后以 10kV电压等级就近接入，实现并网。由于分布式电源容量不超过上一级 变压器供电区域最大负荷的 25%，所有光伏发电自发自用。以保障安全、优化结 构、节能减排、促进和谐为重点，努力构建安全、绿色、和谐的现代电力工业体 系。1.2 编制依据国家、地方和行业的有关法律、法规、条例以及规程和规。1.3 地理位置本项目位于省市南海区官窑镇，地处东经 113°06'，北纬 22°02'之间。全年 总辐照小时多年平均约 1666—2120h，日平均日照小时 4.65—5.42h1.4 环境对设备影响区域气象条件对本 项目及主要设 备 的 影响1）气温的影响：本工程选用逆变器的工作温度围为-10~70℃， 选用电池组件的工作温度围为 -40～85℃。正常情况下，太阳电池组件的工作温度可保持在环境温度加 30℃的 水平。本工程场区的多年平均...
