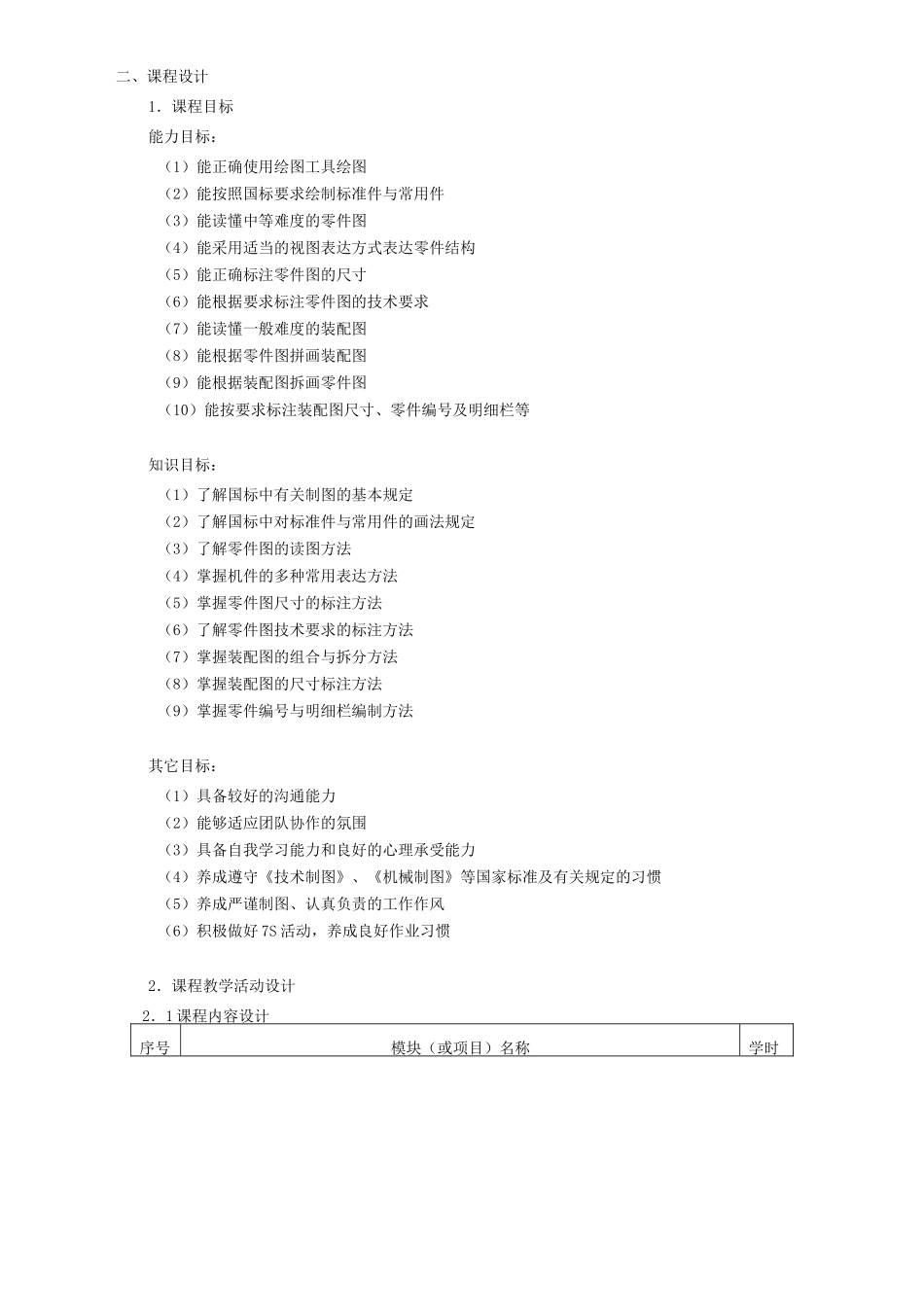

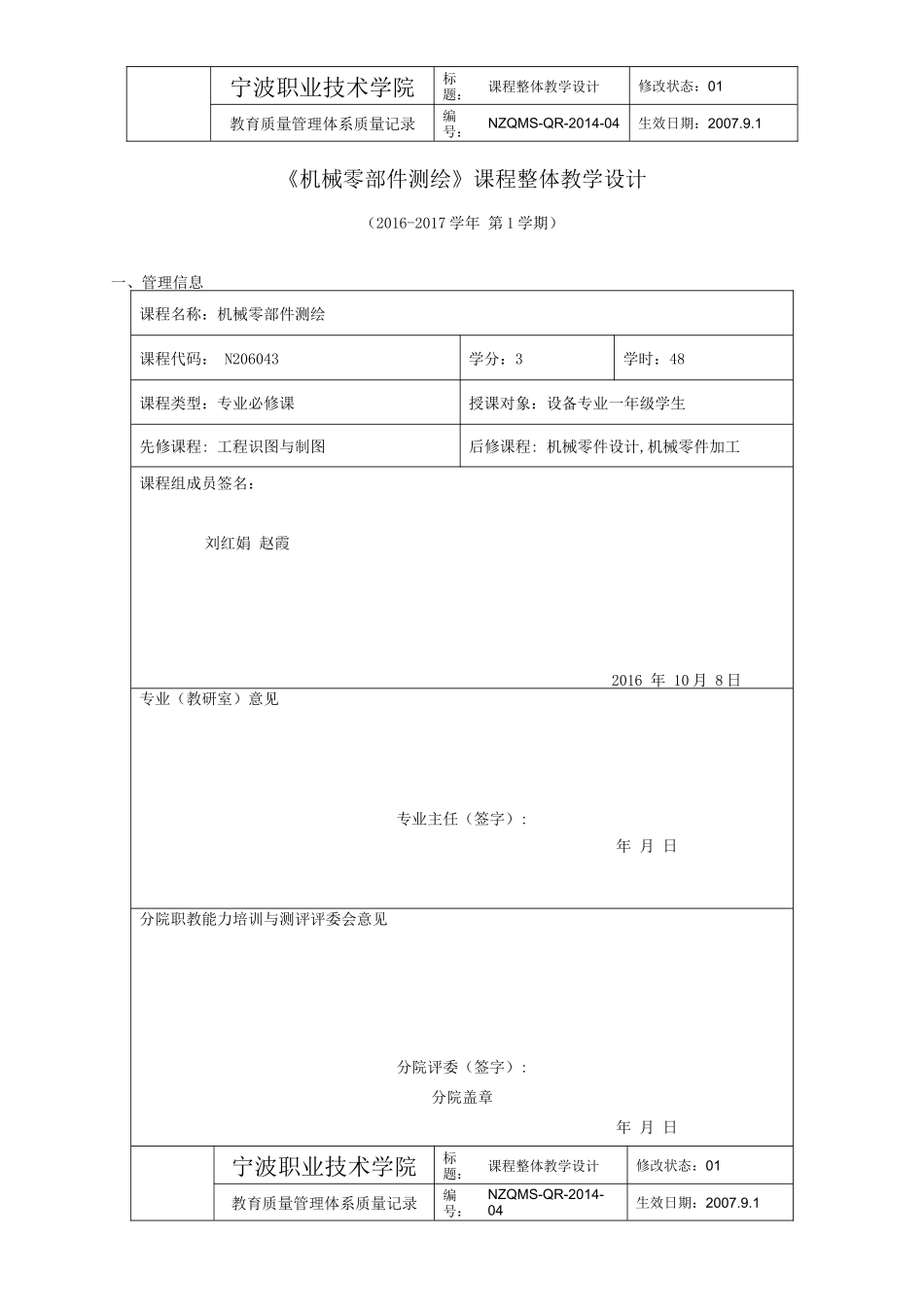

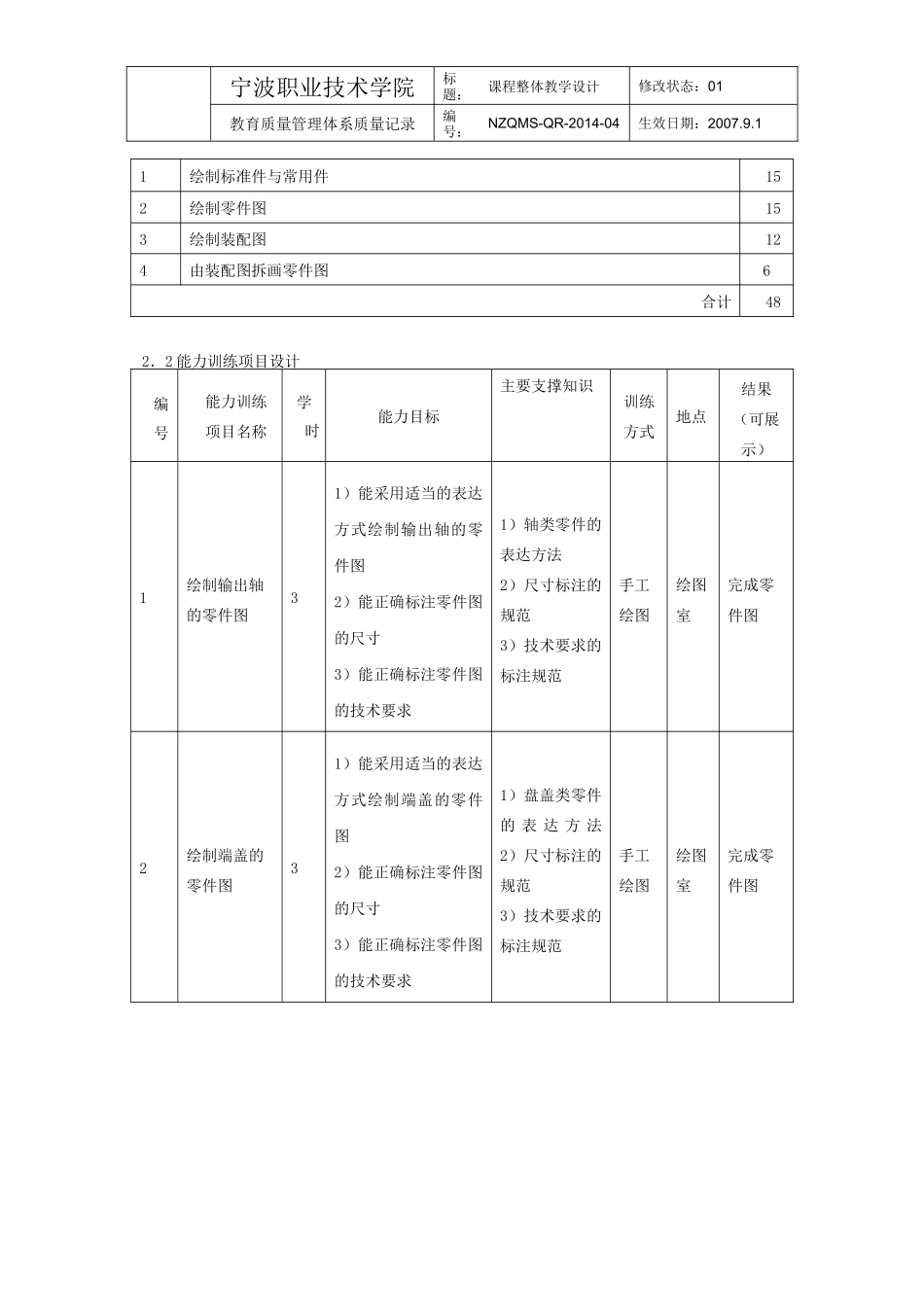

宁波职业技术学院标题：课程整体教学设计修改状态：01教育质量管理体系质量记录编号：NZQMS-QR-2014-04生效日期：2007.9.1《机械零部件测绘》课程整体教学设计（2016-2017 学年 第 1 学期）一、管理信息课程名称：机械零部件测绘课程代码： N206043学分：3学时：48课程类型：专业必修课授课对象：设备专业一年级学生先修课程: 工程识图与制图后修课程: 机械零件设计,机械零件加工课程组成员签名：刘红娟 赵霞2016 年 10 月 8 日专业（教研室）意见专业主任（签字）:年 月 日分院职教能力培训与测评评委会意见分院评委（签字）:分院盖章年 月 日宁波职业技术学院标题：课程整体教学设计修改状态：01教育质量管理体系质量记录编号：NZQMS-QR-2014-04生效日期：2007.9.1二、课程设计1．课程目标能力目标：（1）能正确使用绘图工具绘图（2）能按照国标要求绘制标准件与常用件（3）能读懂中等难度的零件图（4）能采用适当的视图表达方式表达零件结构（5）能正确标注零件图的尺寸（6）能根据要求标注零件图的技术要求（7）能读懂一般难度的装配图（8）能根据零件图拼画装配图（9）能根据装配图拆画零件图（10）能按要求标注装配图尺寸、零件编号及明细栏等知识目标：（1）了解国标中有关制图的基本规定（2）了解国标中对标准件与常用件的画法规定（3）了解零件图的读图方法（4）掌握机件的多种常用表达方法（5）掌握零件图尺寸的标注方法（6）了解零件图技术要求的标注方法（7）掌握装配图的组合与拆分方法（8）掌握装配图的尺寸标注方法（9）掌握零件编号与明细栏编制方法其它目标：（1）具备较好的沟通能力（2）能够适应团队协作的氛围（3）具备自我学习能力和良好的心理承受能力（4）养成遵守《技术制图》、《机械制图》等国家标准及有关规定的习惯（5）养成严谨制图、认真负责的工作作风（6）积极做好 7S 活动，养成良好作业习惯2．课程教学活动设计2．1 课程内容设计序号模块（或项目）名称学时宁波职业技术学院标题：课程整体教学设计修改状态：01教育质量管理体系质量记录编号：NZQMS-QR-2014-04生效日期：2007.9.11绘制标准件与常用件152绘制零件图153绘制装配图124由装配图拆画零件图6合计482．2 能力训练项目设计编 号能力训练项目名称学时能力目标主要支撑知识训练方式地点结果 （可展 示）1绘制输出轴 的零件图31）能采用适当的表达 方式绘制输出轴的零 件图2）能正确标注零件图 的尺寸3）能正确标注零件图 的...
