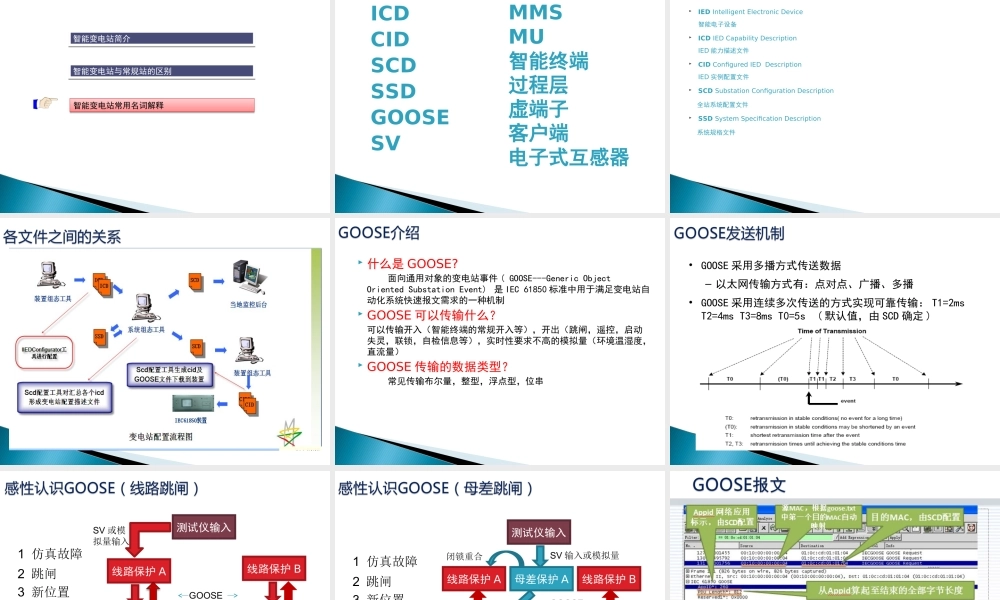

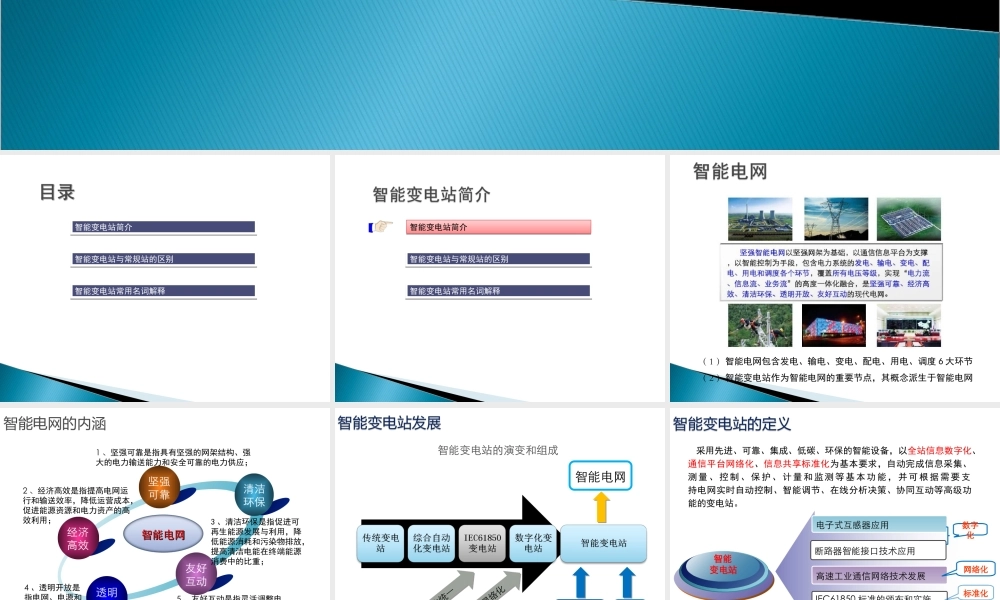

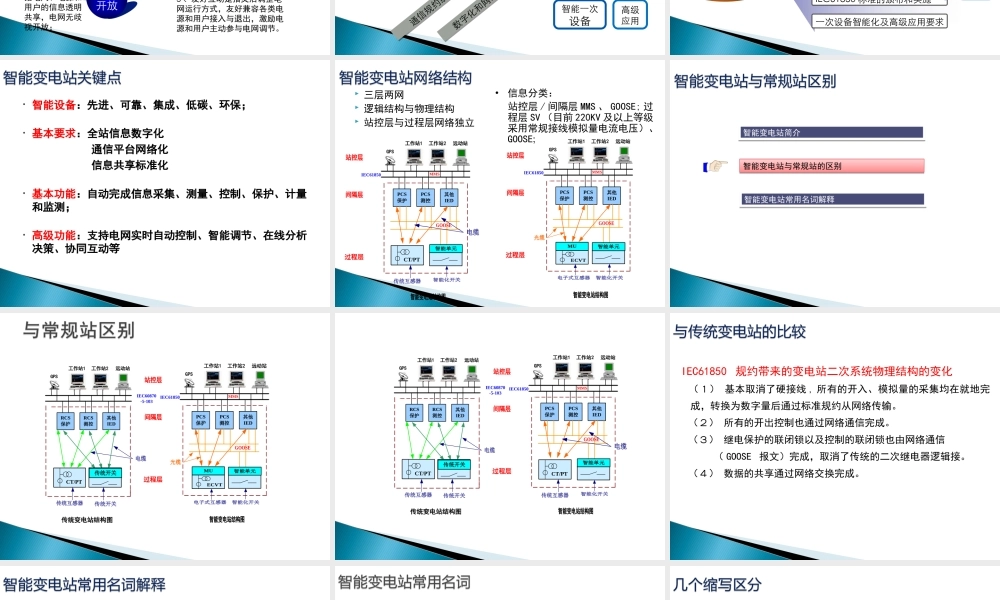

智能变电站基础知识智能变电站基础知识智能变电站简介智能变电站简介智能变电站与常规站的区别智能变电站与常规站的区别智能变电站常用名词解释智能变电站常用名词解释智能变电站简介智能变电站简介智能变电站与常规站的区别智能变电站与常规站的区别智能变电站常用名词解释智能变电站常用名词解释（ 1 ）智能电网包含发电、输电、变电、配电、用电、调度 6 大环节（ 2 ）智能变电站作为智能电网的重要节点，其概念派生于智能电网经济高效坚强可靠清洁环保友好互动透明开放1 、坚强可靠是指具有坚强的网架结构、强大的电力输送能力和安全可靠的电力供应；2 、经济高效是指提高电网运行和输送效率，降低运营成本，促进能源资源和电力资产的高效利用；3 、清洁环保是指促进可再生能源发展与利用，降低能源消耗和污染物排放，提高清洁电能在终端能源消费中的比重；4 、透明开放是指电网、电源和用户的信息透明共享，电网无歧视开放；5 、友好互动是指灵活调整电网运行方式，友好兼容各类电源和用户接入与退出，激励电源和用户主动参与电网调节。智能电网智能电网智能电网的内涵通信规约统一通信规约统一高级应用智能一次设备数字化和网络化数字化和网络化智能电网智能变电站的演变和组成 采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。 电子式互感器应用 IEC61850 标准的颁布和实施 高速工业通信网络技术发展 断路器智能接口技术应用 一次设备智能化及高级应用要求 智能变电站数字化网络化标准化• 智能设备：先进、可靠、集成、低碳、环保；• 基本要求：全站信息数字化 通信平台网络化 信息共享标准化• 基本功能：自动完成信息采集、测量、控制、保护、计量和监测；• 高级功能：支持电网实时自动控制、智能调节、在线分析决策、协同互动等 三层两网 逻辑结构与物理结构 站控层与过程层网络独立PCS保护PCS测控其他IEDMMSGPS工作站1工作站2远动站IEC61850ECVTMU电子式互感器GOOSE间隔层站控层智能变电站结构图光缆过程层智能单元智能化开关•信息分类： 站控层 / 间隔层 MMS 、 GOOSE; 过程层 SV （目前 220KV 及以上等级采用常规接线模拟量电流电压）、GOOSE;PCS保护PCS测控其他IE...
