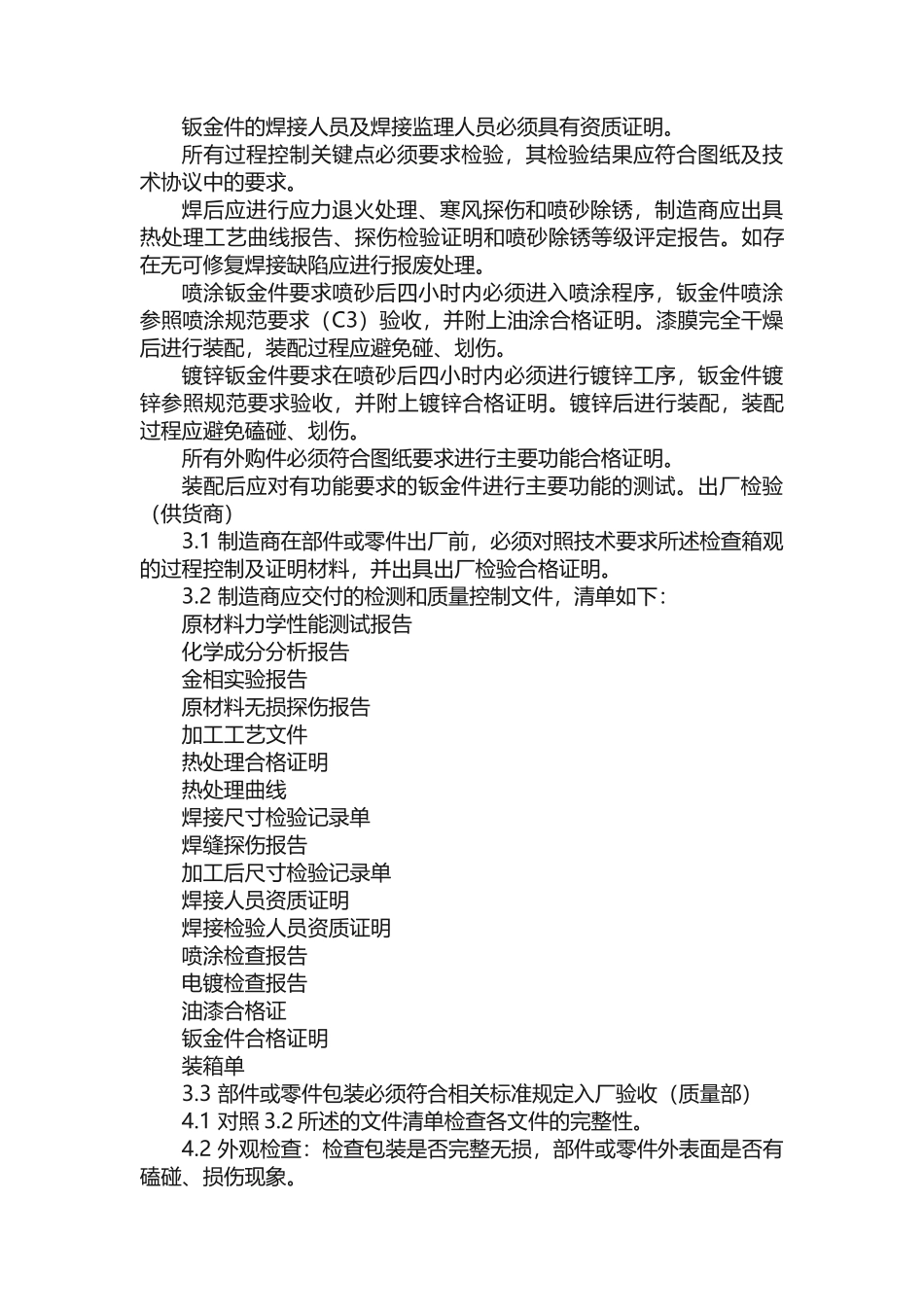

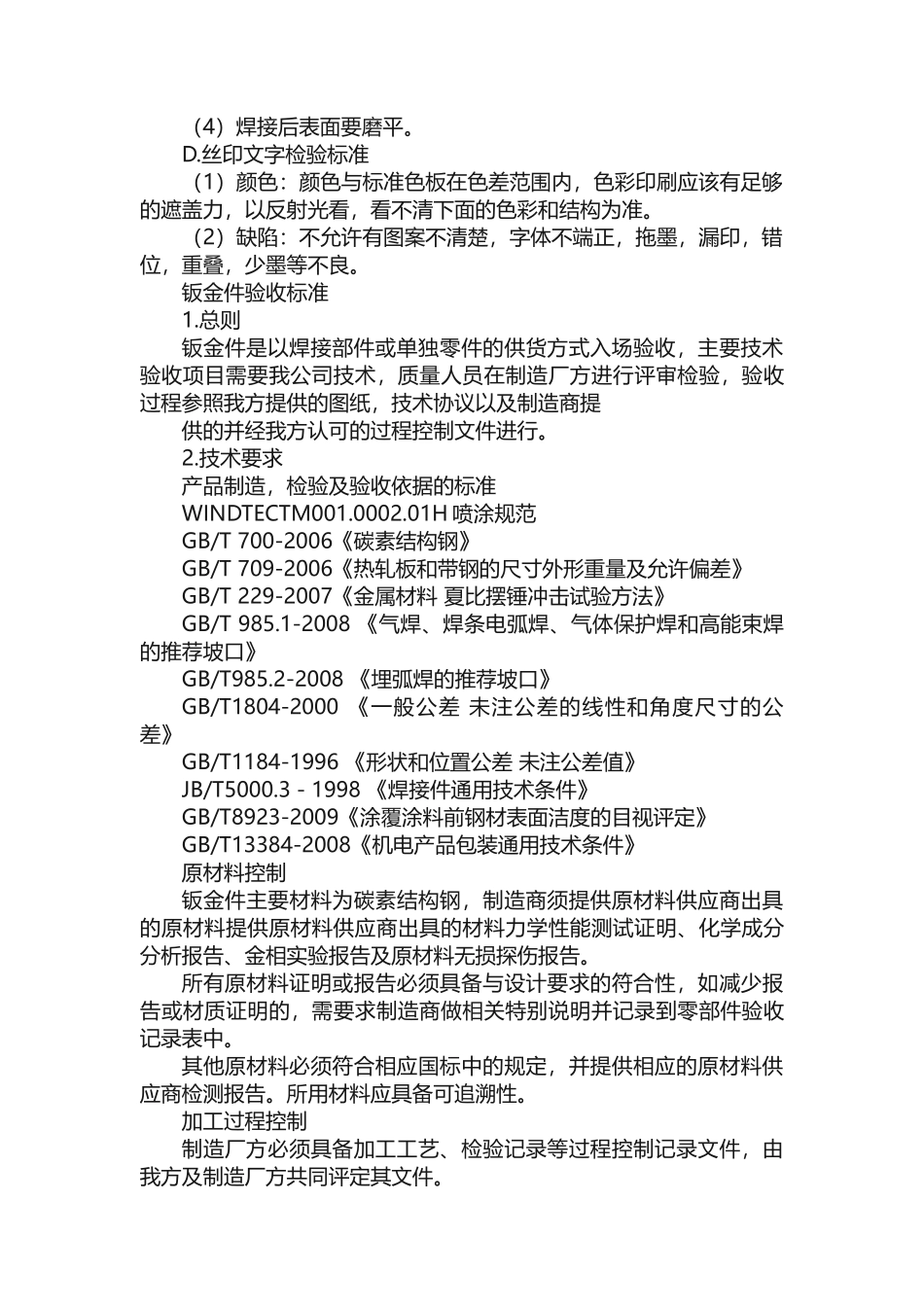

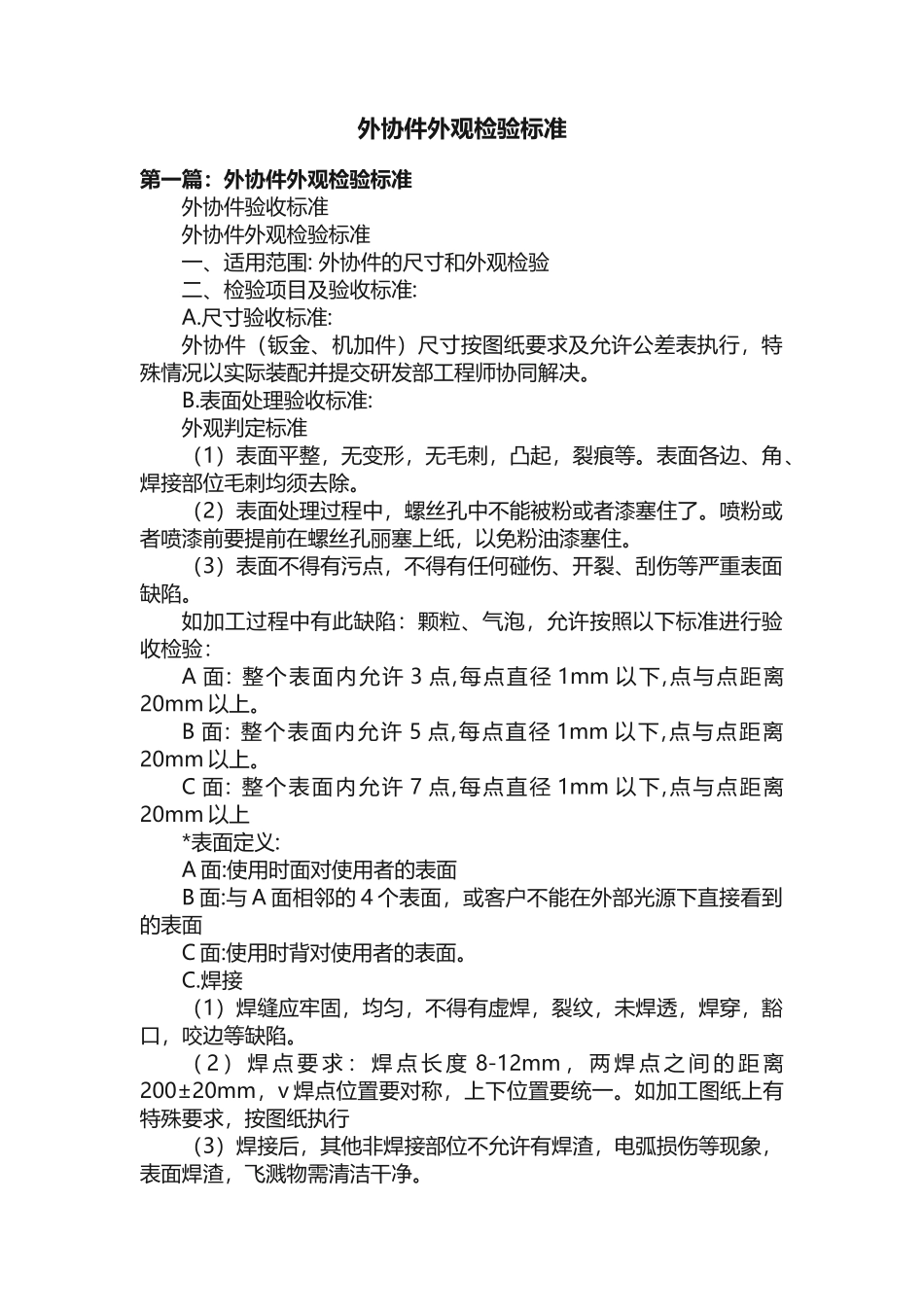

外协件外观检验标准第一篇：外协件外观检验标准外协件验收标准外协件外观检验标准一、适用范围: 外协件的尺寸和外观检验二、检验项目及验收标准:A.尺寸验收标准:外协件（钣金、机加件）尺寸按图纸要求及允许公差表执行，特殊情况以实际装配并提交研发部工程师协同解决。B.表面处理验收标准:外观判定标准（1）表面平整，无变形，无毛刺，凸起，裂痕等。表面各边、角、焊接部位毛刺均须去除。（2）表面处理过程中，螺丝孔中不能被粉或者漆塞住了。喷粉或者喷漆前要提前在螺丝孔丽塞上纸，以免粉油漆塞住。（3）表面不得有污点，不得有任何碰伤、开裂、刮伤等严重表面缺陷。如加工过程中有此缺陷：颗粒、气泡，允许按照以下标准进行验收检验：A 面: 整个表面内允许 3 点,每点直径 1mm 以下,点与点距离20mm 以上。B 面: 整个表面内允许 5 点,每点直径 1mm 以下,点与点距离20mm 以上。C 面: 整个表面内允许 7 点,每点直径 1mm 以下,点与点距离20mm 以上*表面定义:A 面:使用时面对使用者的表面B 面:与 A 面相邻的 4 个表面，或客户不能在外部光源下直接看到的表面C 面:使用时背对使用者的表面。C.焊接（1）焊缝应牢固，均匀，不得有虚焊，裂纹，未焊透，焊穿，豁口，咬边等缺陷。（ 2 ） 焊 点 要 求 ： 焊 点 长 度 8-12mm ， 两 焊 点 之 间 的 距 离200±20mm，v 焊点位置要对称，上下位置要统一。如加工图纸上有特殊要求，按图纸执行（3）焊接后，其他非焊接部位不允许有焊渣，电弧损伤等现象，表面焊渣，飞溅物需清洁干净。（4）焊接后表面要磨平。D.丝印文字检验标准（1）颜色：颜色与标准色板在色差范围内，色彩印刷应该有足够的遮盖力，以反射光看，看不清下面的色彩和结构为准。（2）缺陷：不允许有图案不清楚，字体不端正，拖墨，漏印，错位，重叠，少墨等不良。钣金件验收标准1.总则钣金件是以焊接部件或单独零件的供货方式入场验收，主要技术验收项目需要我公司技术，质量人员在制造厂方进行评审检验，验收过程参照我方提供的图纸，技术协议以及制造商提供的并经我方认可的过程控制文件进行。2.技术要求产品制造，检验及验收依据的标准WINDTECTM001.0002.01H 喷涂规范GB/T 700-2006《碳素结构钢》GB/T 709-2006《热轧板和带钢的尺寸外形重量及允许偏差》GB/T 229-2007《金属材料 夏比摆锤冲击试验方法》GB/T 985.1-2008 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/...
