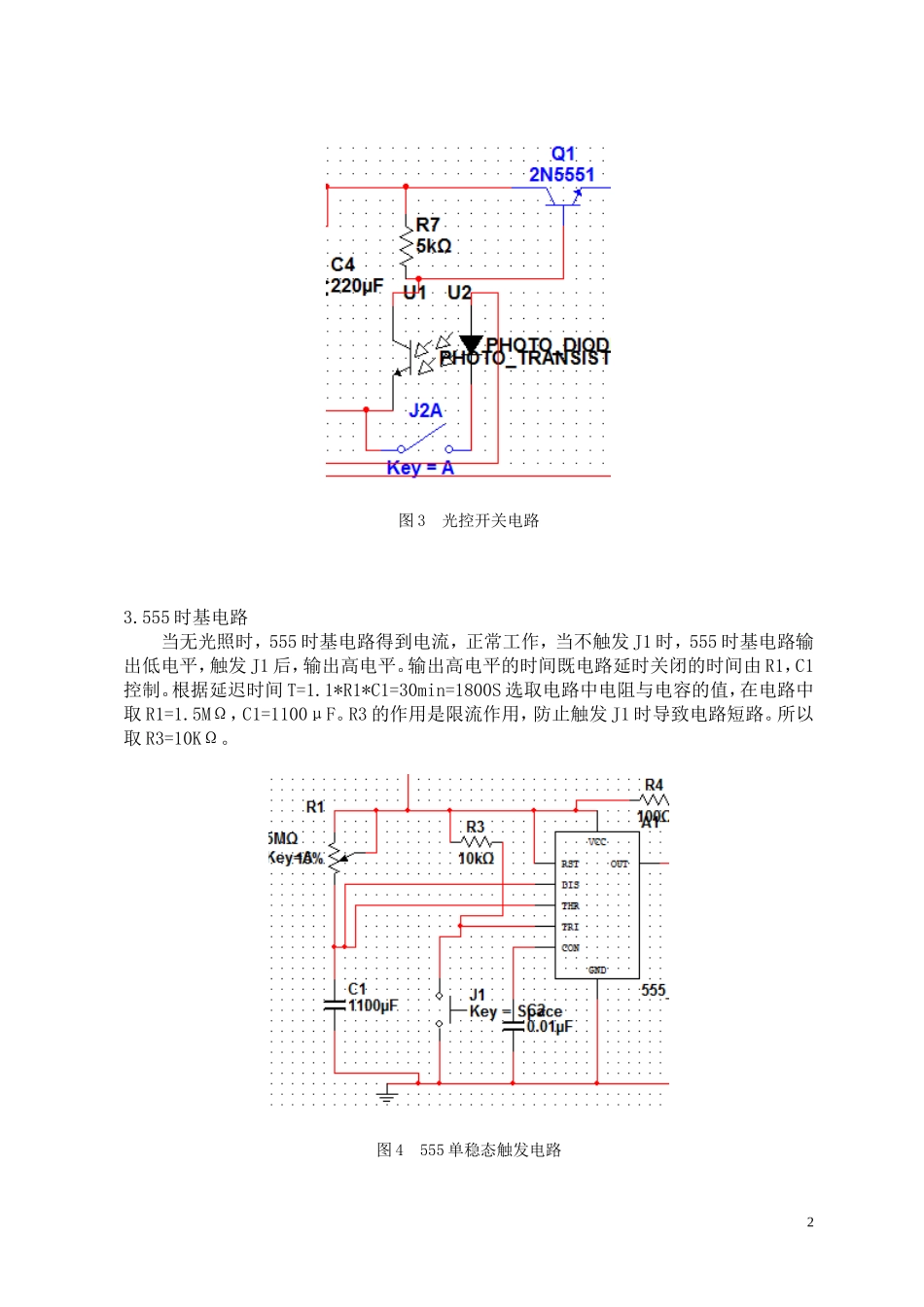

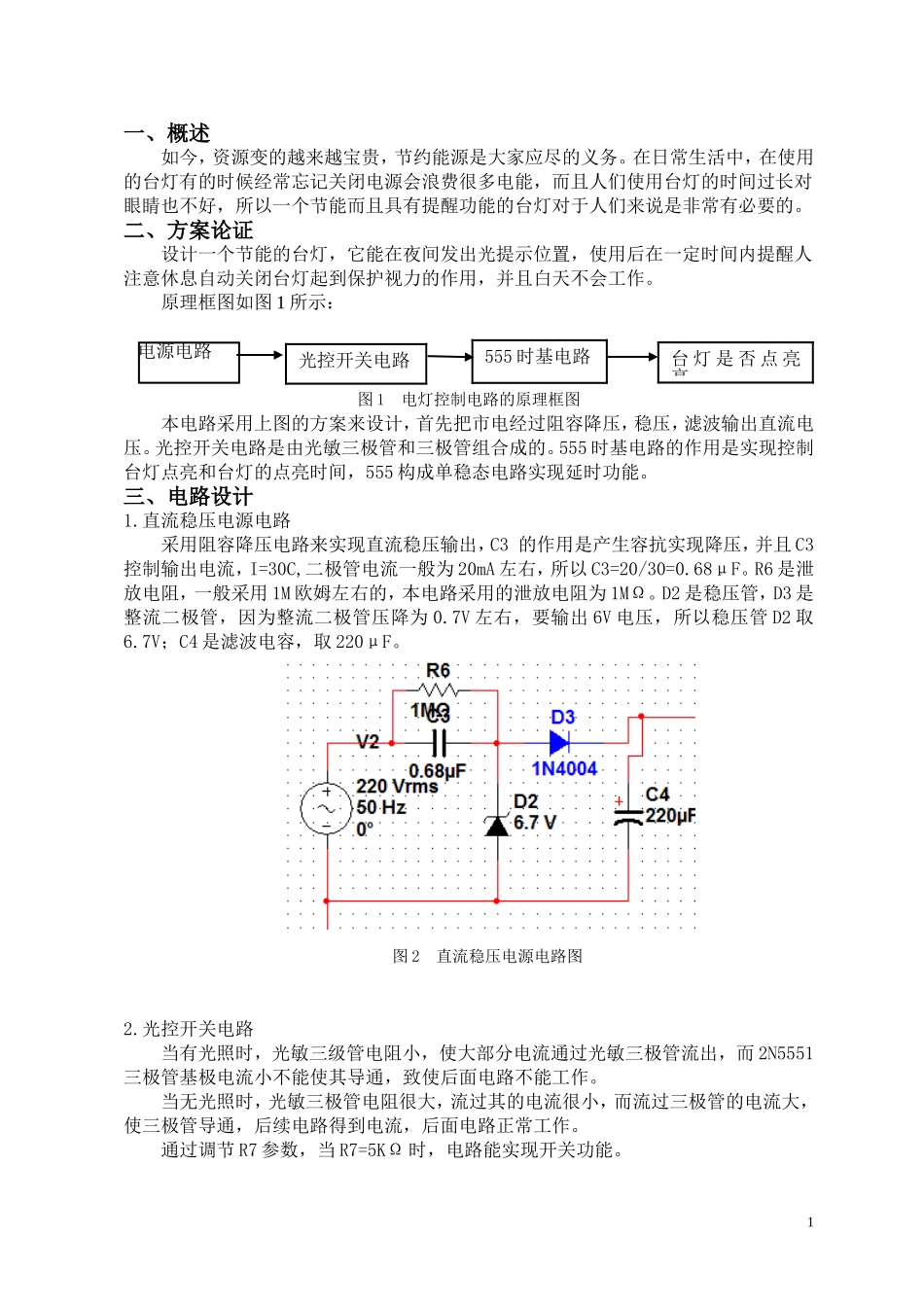

一、概述如今，资源变的越来越宝贵，节约能源是大家应尽的义务。在日常生活中，在使用的台灯有的时候经常忘记关闭电源会浪费很多电能，而且人们使用台灯的时间过长对眼睛也不好，所以一个节能而且具有提醒功能的台灯对于人们来说是非常有必要的。二、方案论证设计一个节能的台灯，它能在夜间发出光提示位置，使用后在一定时间内提醒人注意休息自动关闭台灯起到保护视力的作用，并且白天不会工作。原理框图如图 1 所示： 电源电路 图 1 电灯控制电路的原理框图 本电路采用上图的方案来设计，首先把市电经过阻容降压，稳压，滤波输出直流电压。光控开关电路是由光敏三极管和三极管组合成的。555 时基电路的作用是实现控制台灯点亮和台灯的点亮时间，555 构成单稳态电路实现延时功能。三、电路设计1.直流稳压电源电路 采用阻容降压电路来实现直流稳压输出，C3 的作用是产生容抗实现降压，并且 C3控制输出电流，I=30C,二极管电流一般为 20mA 左右，所以 C3=20/30=0.68μF。R6 是泄放电阻，一般采用 1M 欧姆左右的，本电路采用的泄放电阻为 1MΩ。D2 是稳压管，D3 是整流二极管，因为整流二极管压降为 0.7V 左右，要输出 6V 电压，所以稳压管 D2 取6.7V；C4 是滤波电容，取 220μF。 图 2 直流稳压电源电路图2.光控开关电路 当有光照时，光敏三级管电阻小，使大部分电流通过光敏三极管流出，而 2N5551三极管基极电流小不能使其导通，致使后面电路不能工作。当无光照时，光敏三极管电阻很大，流过其的电流很小，而流过三极管的电流大，使三极管导通，后续电路得到电流，后面电路正常工作。通过调节 R7 参数，当 R7=5KΩ 时，电路能实现开关功能。1光控开关电路555 时基电路台 灯 是 否 点 亮亮图 3 光控开关电路3.555 时基电路 当无光照时，555 时基电路得到电流，正常工作，当不触发 J1 时，555 时基电路输出低电平，触发 J1 后，输出高电平。输出高电平的时间既电路延时关闭的时间由 R1，C1控制。根据延迟时间 T=1.1*R1*C1=30min=1800S 选取电路中电阻与电容的值，在电路中取 R1=1.5MΩ，C1=1100μF。R3 的作用是限流作用，防止触发 J1 时导致电路短路。所以取 R3=10KΩ。图 4 555 单稳态触发电路24.LED 指示灯电路与双向可控硅电路 当无光照时，555 输出低电平，使 LED 二极管发光，而 D2 双向可控硅的控制端无电流流过，所以电灯电路不导通。一旦触发 J1，那么 555 输出...
