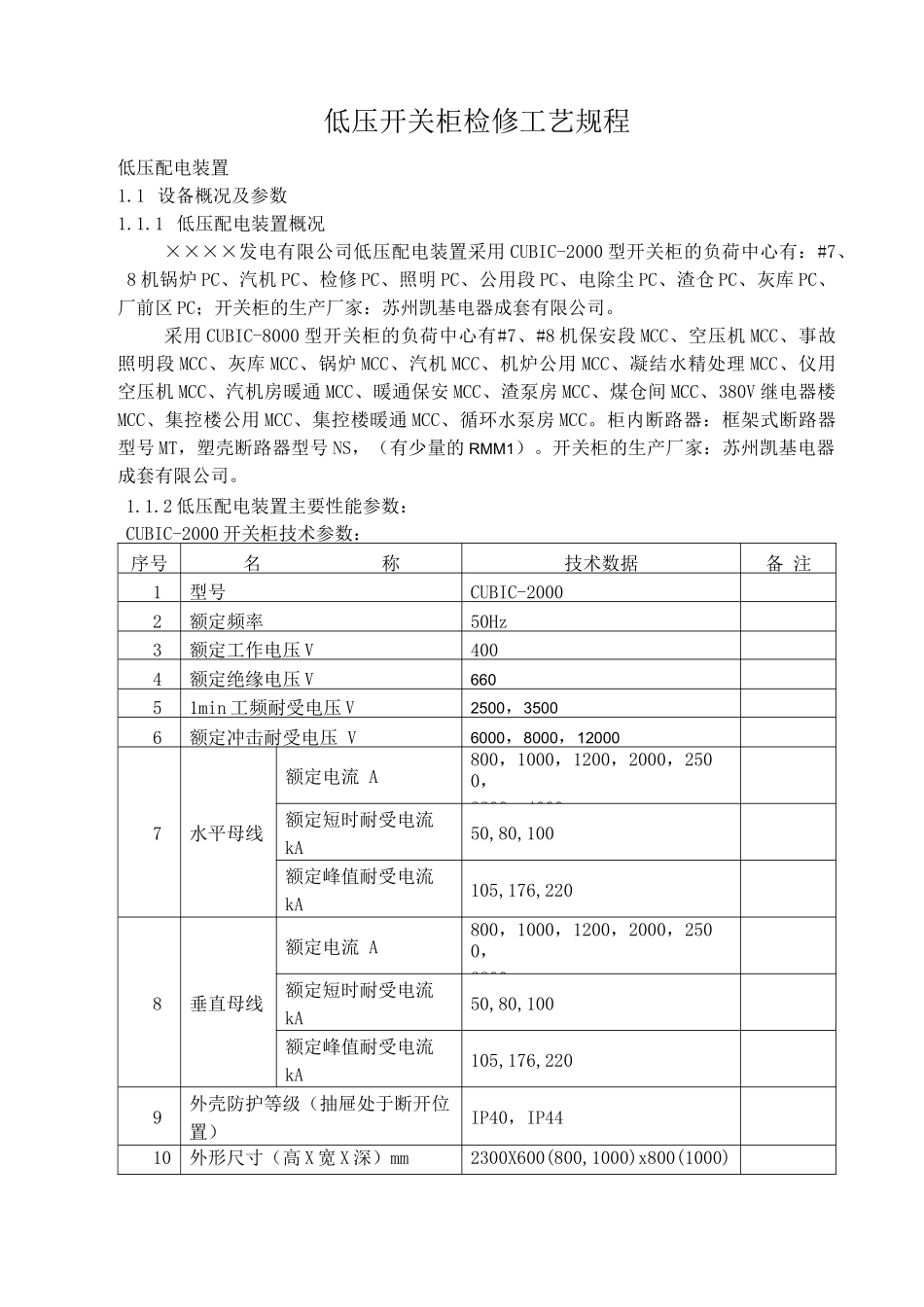

低压开关柜检修工艺规程低压配电装置1.1 设备概况及参数1.1.1 低压配电装置概况××××发电有限公司低压配电装置采用 CUBIC-2000 型开关柜的负荷中心有：#7、 8 机锅炉 PC、汽机 PC、检修 PC、照明 PC、公用段 PC、电除尘 PC、渣仓 PC、灰库 PC、 厂前区 PC；开关柜的生产厂家：苏州凯基电器成套有限公司。采用 CUBIC-8000 型开关柜的负荷中心有#7、#8 机保安段 MCC、空压机 MCC、事故 照明段 MCC、灰库 MCC、锅炉 MCC、汽机 MCC、机炉公用 MCC、凝结水精处理 MCC、仪用 空压机 MCC、汽机房暖通 MCC、暖通保安 MCC、渣泵房 MCC、煤仓间 MCC、380V 继电器楼 MCC、集控楼公用 MCC、集控楼暖通 MCC、循环水泵房 MCC。柜内断路器：框架式断路器 型号 MT，塑壳断路器型号 NS，（有少量的 RMM1）。开关柜的生产厂家：苏州凯基电器 成套有限公司。1.1.2 低压配电装置主要性能参数：CUBIC-2000 开关柜技术参数：序号名称技术数据备 注1型号CUBIC-20002额定频率50Hz3额定工作电压 V4004额定绝缘电压 V66051min 工频耐受电压 V2500，35006额定冲击耐受电压 V6000，8000，120007水平母线额定电流 A800，1000，1200，2000，2500，3200，4000额定短时耐受电流 kA50,80,100额定峰值耐受电流 kA105,176,2208垂直母线额定电流 A800，1000，1200，2000，2500，2800额定短时耐受电流 kA50,80,100额定峰值耐受电流 kA105,176,2209外壳防护等级（抽屉处于断开位 置）IP40，IP4410外形尺寸（高 X 宽 X 深）mm2300X600(800,1000)x800(1000)CUBIC-8000 开关柜技术参数：序号名称技术数据备 注1型号CUBIC-80002额定频率50Hz3额定工作电压 V4004额定绝缘电压 V66051min 工频耐受电压 V2500，35006额定冲击耐受电压 V6000，8000，120007水平母线额定电流 A200,400,600,800额定短时耐受电流 kA65额定峰值耐受电流 kA1058垂直母线额定电流 A200,400,600,800额定短时耐受电流 kA65额定峰值耐受电流 kA1059外壳防护等级（抽屉处于断开位 置）IP40，IP4410外形尺寸（高 X 宽 X 深）mm2300X600(800,1000)x800(1000)2 检修类别及检修周期检修类别检修周期检修工期大修5 年小修1 年3 检修项目3.1开关柜大修项目3.1.1 整体的清扫及外观检查。3.1.2 母线清扫检查试验，接引螺丝紧固。母线夹件及绝缘支撑件的紧固。3.1.3 电缆的检修与试验。3.1.4 二次控制回路的检查与试验3.2小修项目3.2.1...
