牺牲阳极法阴极保护方案VIP免费

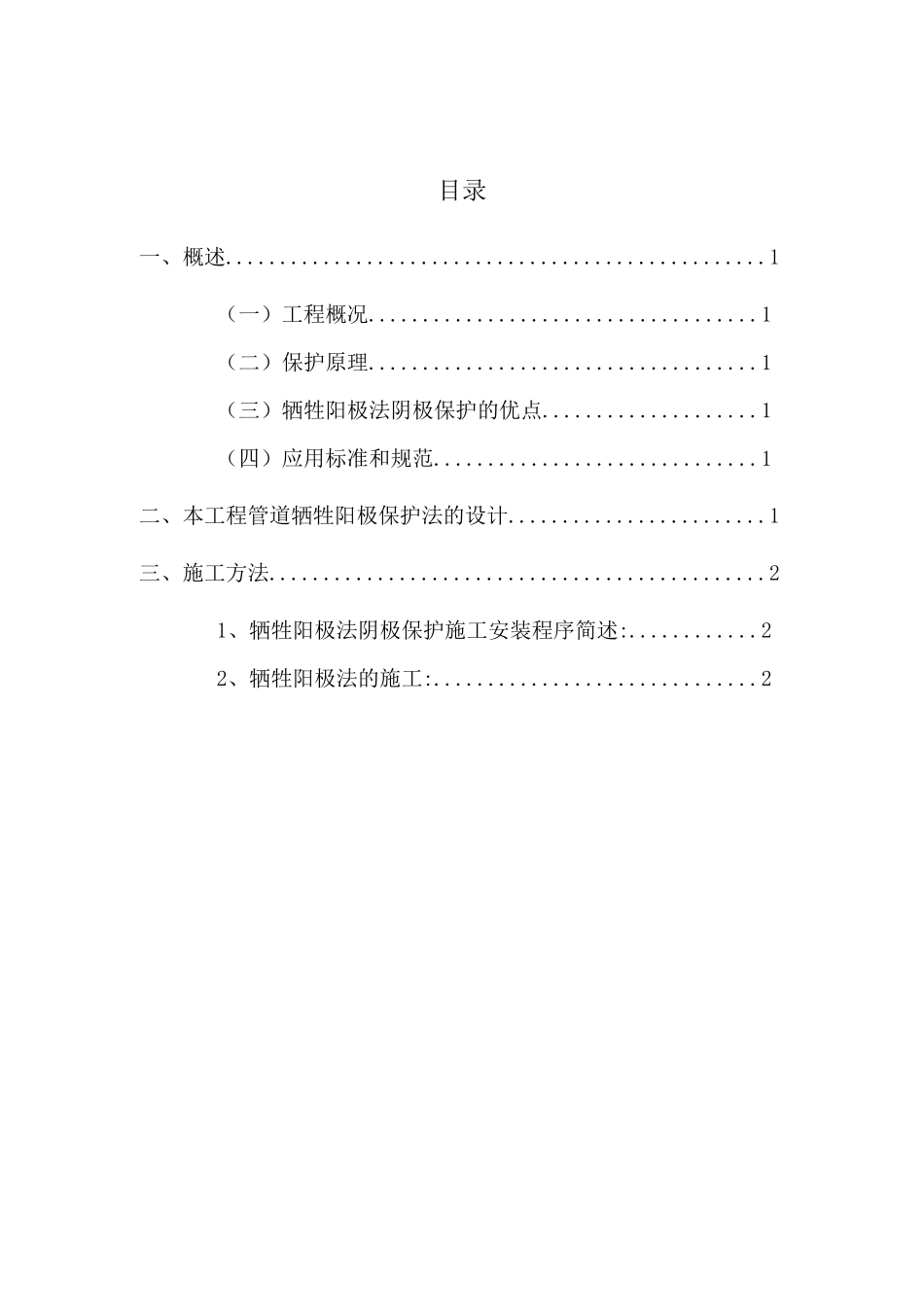

牺牲阳极法阴极保护方案_第1页
1/7

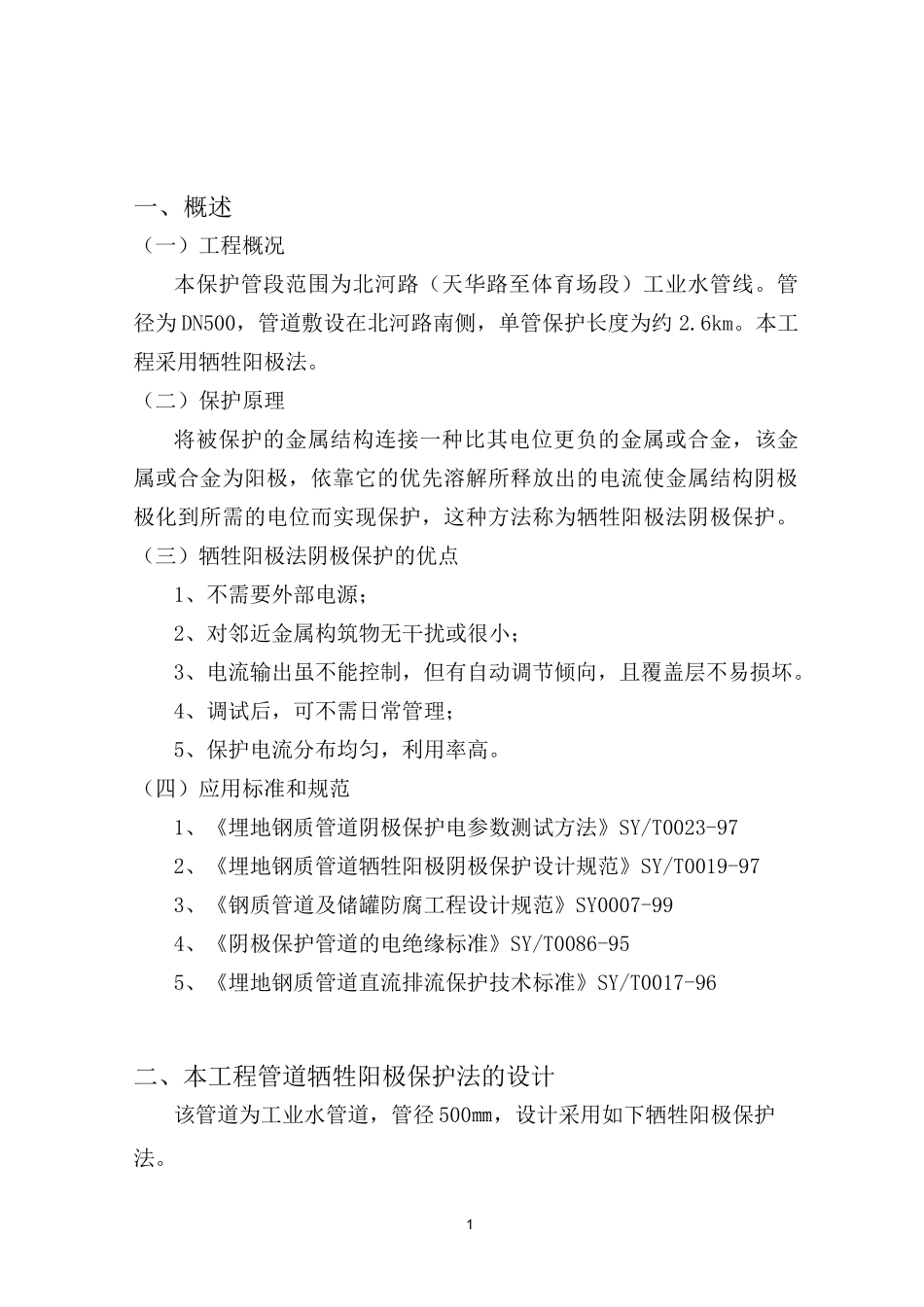

牺牲阳极法阴极保护方案_第2页
2/7

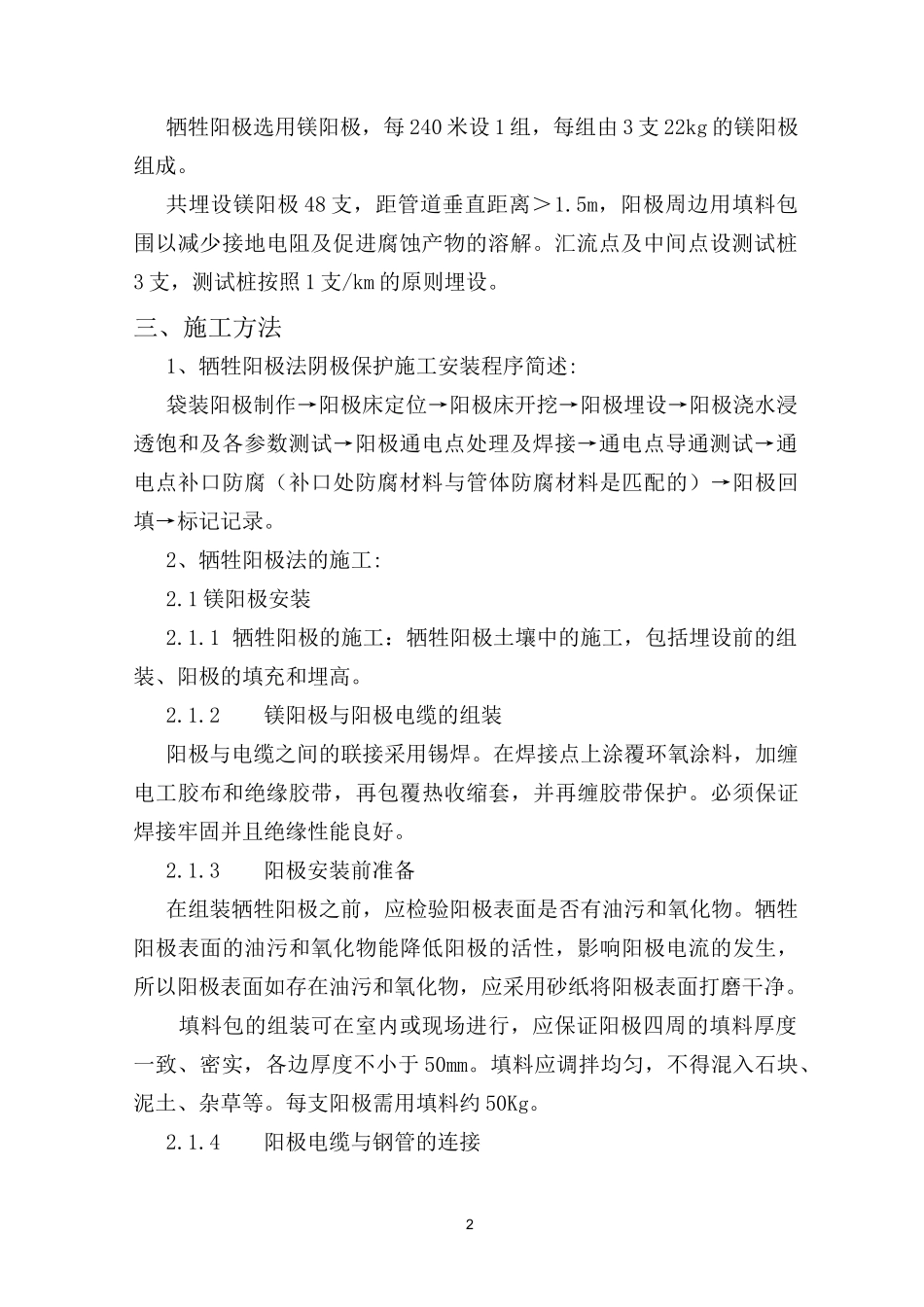

牺牲阳极法阴极保护方案_第3页
3/7
目录一、概述..................................................1(一)工程概况....................................1(二)保护原理....................................1(三)牺牲阳极法阴极保护的优点....................1(四)应用标准和规范..............................1二、本工程管道牺牲阳极保护法的设计........................1三、施工方法..............................................21、牺牲阳极法阴极保护施工安装程序简述:............22、牺牲阳极法的施工:..............................21一、概述(一)工程概况本保护管段范围为北河路(天华路至体育场段)工业水管线。管径为 DN500,管道敷设在北河路南侧,单管保护长度为约 2.6km。本工程采用牺牲阳极法。(二)保护原理将被保护的金属结构连接一种比其电位更负的金属或合金,该金属或合金为阳极,依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护,这种方法称为牺牲阳极法阴极保护。(三)牺牲阳极法阴极保护的优点1、不需要外部电源;2、对邻近金属构筑物无干扰或很小;3、电流输出虽不能控制,但有自动调节倾向,且覆盖层不易损坏。4、调试后,可不需日常管理;5、保护电流分布均匀,利用率高。(四)应用标准和规范1、《埋地钢质管道阴极保护电参数测试方法》SY/T0023-972、《埋地钢质管道牺牲阳极阴极保护设计规范》SY/T0019-973、《钢质管道及储罐防腐工程设计规范》SY0007-994、《阴极保护管道的电绝缘标准》SY/T0086-955、《埋地钢质管道直流排流保护技术标准》SY/T0017-96二、本工程管道牺牲阳极保护法的设计该管道为工业水管道,管径 500㎜,设计采用如下牺牲阳极保护法。2牺牲阳极选用镁阳极,每 240 米设 1 组,每组由 3 支 22kg 的镁阳极组成。共埋设镁阳极 48 支,距管道垂直距离>1.5m,阳极周边用填料包围以减少接地电阻及促进腐蚀产物的溶解。汇流点及中间点设测试桩3 支,测试桩按照 1 支/km 的原则埋设。三、施工方法1、牺牲阳极法阴极保护施工安装程序简述:袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配的)→阳极回填→标记记录。2、牺牲阳极法的施工:2.1 镁阳极安装2.1.1 牺牲阳极的施工:牺牲阳极土壤中的施工,包括埋设前的组装、阳极的填充和埋高。2.1....
