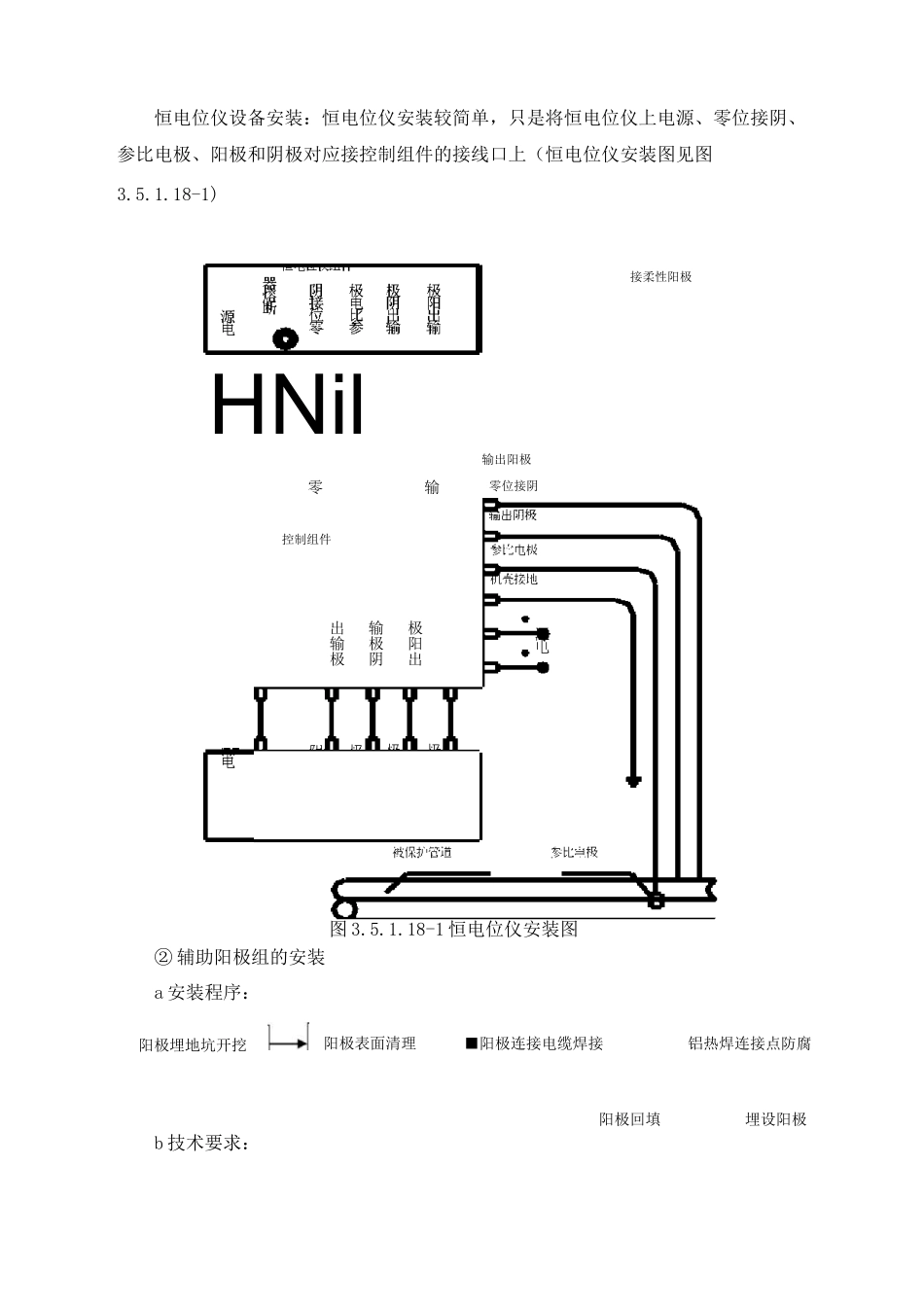

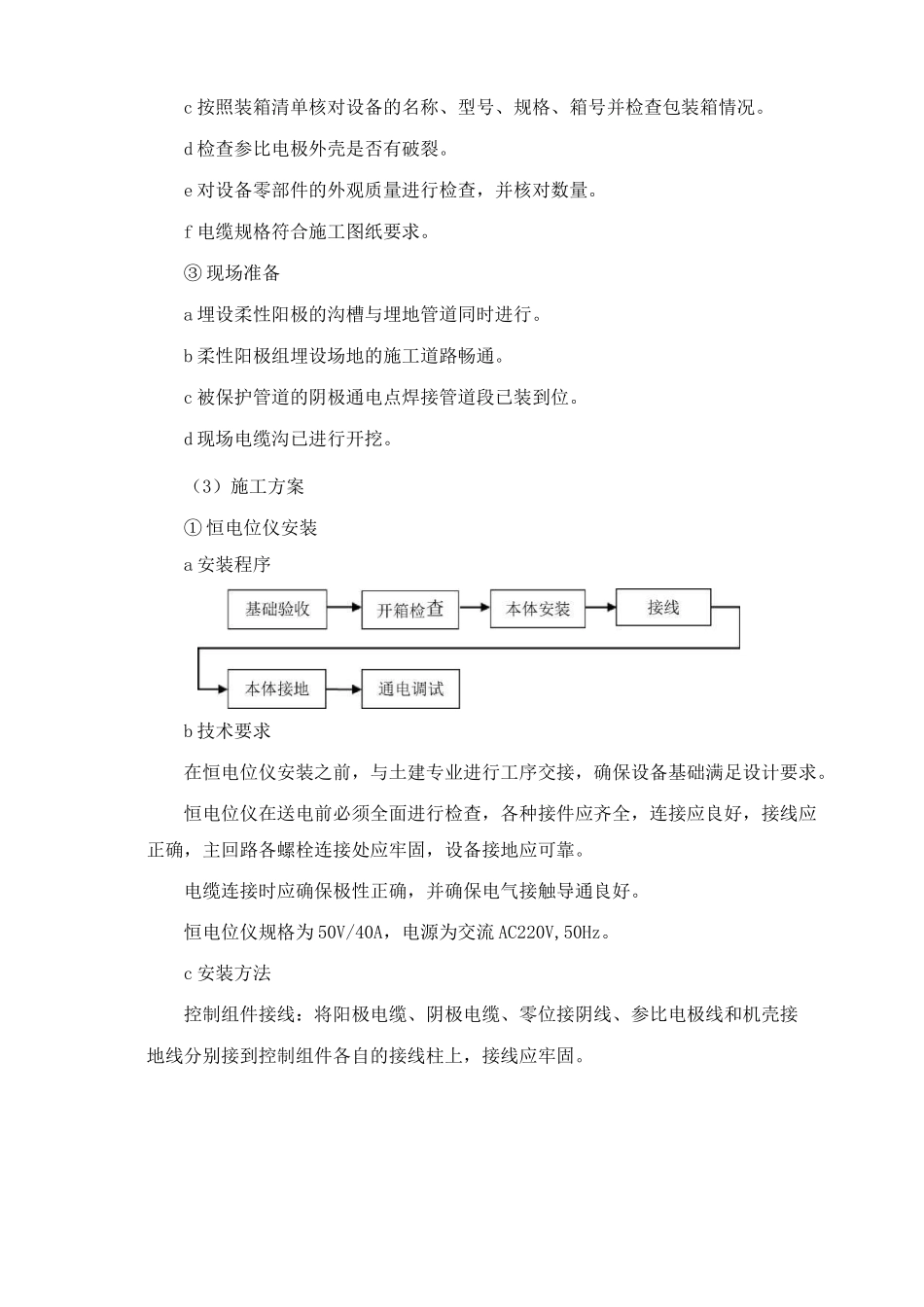

阴极保护施工方案（1）工程概况武汉站、黄金站、宜昌站采用强制电流阴保系统，包含电位仪、控制柜、 MMO/Ti 型线性阳极、高硅铸铁阳极、参比电极、极化探头、各类接线箱安装及阴保电缆敷设；利川站及潜江站以强制电流为主，辅助阳极为辅。强制电流系统接入已建阴保系统中。主要包括各类接线箱、MMO/Ti 型线性阳极、镁合金阳极、参比电极和极化探头安装，以及阴保电缆敷设。主要工作量见表 3.5.1.18-1。表 3.5.1.18-1 主要工程量序号设备与材料名称单位数量黄金站武汉站宜昌站潜江站利川站1IHF 恒电位仪台3442控制柜 YHS-1-2200台1113防爆接线箱只101715554高硅铸铁阳极 YJA-SiCr支1635165电缆 VV22-0.6/1KV1×25mm²米280029002600100010006电缆 VV22-0.6/1KV1×10mm²米1600160015008008007MMO/Ti 线性阳极 SPLTM_FBR16米9601120935300300（2）施工准备① 技术准备a 所有施工材料合格证、检验报告完成报验手续。b 施工方案编制完并经审批。c 施工前组织施工人员熟悉图纸、方案，并进行技术交底。② 材料验收a 施工材料的出厂合格证。b 恒电位仪的技术图纸和安装使用说明书。c 按照装箱清单核对设备的名称、型号、规格、箱号并检查包装箱情况。d 检查参比电极外壳是否有破裂。e 对设备零部件的外观质量进行检查，并核对数量。f 电缆规格符合施工图纸要求。③ 现场准备a 埋设柔性阳极的沟槽与埋地管道同时进行。b 柔性阳极组埋设场地的施工道路畅通。c 被保护管道的阴极通电点焊接管道段已装到位。d 现场电缆沟已进行开挖。（3）施工方案① 恒电位仪安装a 安装程序b 技术要求在恒电位仪安装之前，与土建专业进行工序交接，确保设备基础满足设计要求。恒电位仪在送电前必须全面进行检查，各种接件应齐全，连接应良好，接线应正确，主回路各螺栓连接处应牢固，设备接地应可靠。电缆连接时应确保极性正确，并确保电气接触导通良好。恒电位仪规格为 50V/40A，电源为交流 AC220V,50Hz。c 安装方法控制组件接线：将阳极电缆、阴极电缆、零位接阴线、参比电极线和机壳接地线分别接到控制组件各自的接线柱上，接线应牢固。恒电位仪设备安装：恒电位仪安装较简单，只是将恒电位仪上电源、零位接阴、参比电极、阳极和阴极对应接控制组件的接线口上（恒电位仪安装图见图3.5.1.18-1)HNil② 辅助阳极组的安装a 安装程序：b 技术要求：埋设阳极阳极回填铝热焊连接点防腐■阳极连接电缆焊接阳极埋地坑开挖阳极表面清理极阳出...
