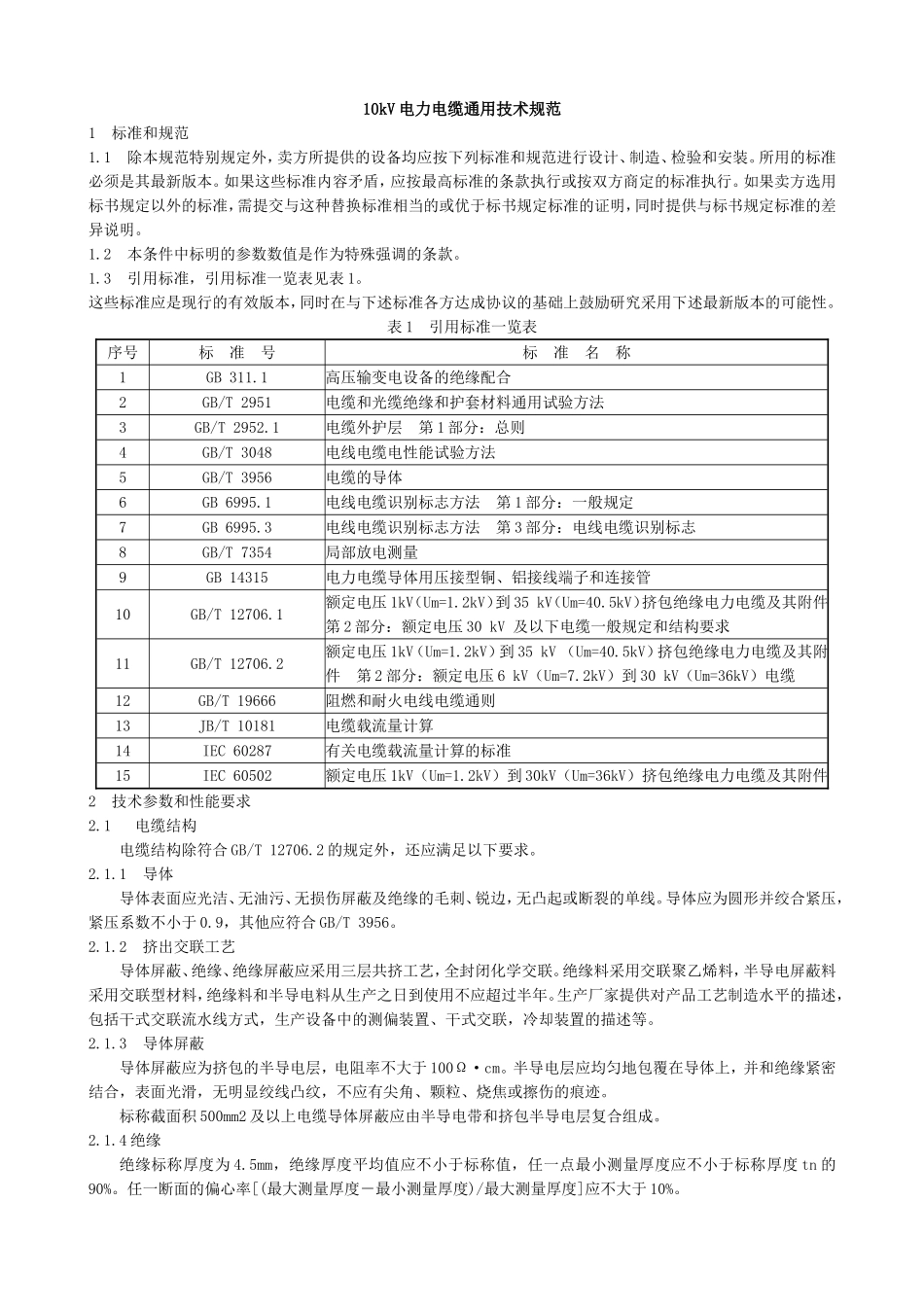

10kV 电力电缆通用技术规范1 标准和规范1.1 除本规范特别规定外，卖方所提供的设备均应按下列标准和规范进行设计、制造、检验和安装。所用的标准必须是其最新版本。如果这些标准内容矛盾，应按最高标准的条款执行或按双方商定的标准执行。如果卖方选用标书规定以外的标准，需提交与这种替换标准相当的或优于标书规定标准的证明，同时提供与标书规定标准的差异说明。1.2 本条件中标明的参数数值是作为特殊强调的条款。1.3 引用标准，引用标准一览表见表 1。这些标准应是现行的有效版本，同时在与下述标准各方达成协议的基础上鼓励研究采用下述最新版本的可能性。表 1 引用标准一览表序号标 准 号标 准 名 称1GB 311.1高压输变电设备的绝缘配合2GB/T 2951电缆和光缆绝缘和护套材料通用试验方法3GB/T 2952.1电缆外护层 第 1 部分：总则4GB/T 3048电线电缆电性能试验方法5GB/T 3956电缆的导体6GB 6995.1电线电缆识别标志方法 第 1 部分：一般规定7GB 6995.3电线电缆识别标志方法 第 3 部分：电线电缆识别标志8GB/T 7354局部放电测量9GB 14315电力电缆导体用压接型铜、铝接线端子和连接管10GB/T 12706.1额定电压 1kV（Um=1.2kV）到 35 kV（Um=40.5kV）挤包绝缘电力电缆及其附件 第 2 部分：额定电压 30 kV 及以下电缆一般规定和结构要求11GB/T 12706.2额定电压 1kV（Um=1.2kV）到 35 kV （Um=40.5kV）挤包绝缘电力电缆及其附件 第 2 部分：额定电压 6 kV（Um=7.2kV）到 30 kV（Um=36kV）电缆12GB/T 19666阻燃和耐火电线电缆通则13JB/T 10181电缆载流量计算14IEC 60287有关电缆载流量计算的标准15IEC 60502额定电压 1kV（Um=1.2kV）到 30kV（Um=36kV）挤包绝缘电力电缆及其附件2 技术参数和性能要求2.1 电缆结构电缆结构除符合 GB/T 12706.2 的规定外，还应满足以下要求。2.1.1 导体导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。导体应为圆形并绞合紧压，紧压系数不小于 0.9，其他应符合 GB/T 3956。2.1.2 挤出交联工艺导体屏蔽、绝缘、绝缘屏蔽应采用三层共挤工艺，全封闭化学交联。绝缘料采用交联聚乙烯料，半导电屏蔽料采用交联型材料，绝缘料和半导电料从生产之日到使用不应超过半年。生产厂家提供对产品工艺制造水平的描述，包括干式交联流水线方式，生产设备中的测偏装置、干式交联，冷却装置的描述等。2.1.3 导体屏蔽导体屏蔽应为挤包的半...
