电气安装工程1KV及以下配线工程施工及验收规范VIP免费

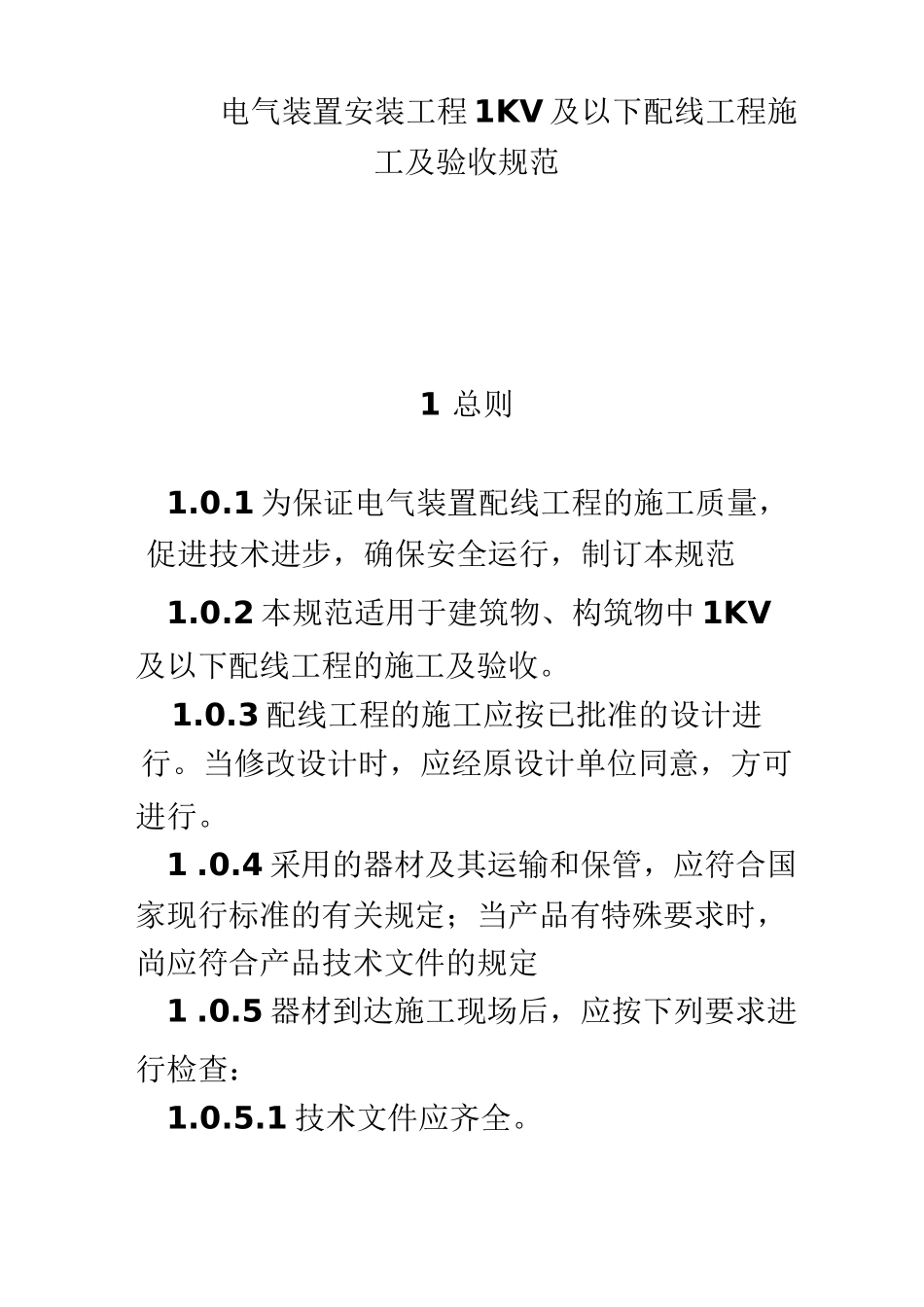

电气安装工程1KV及以下配线工程施工及验收规范_第1页
1/41

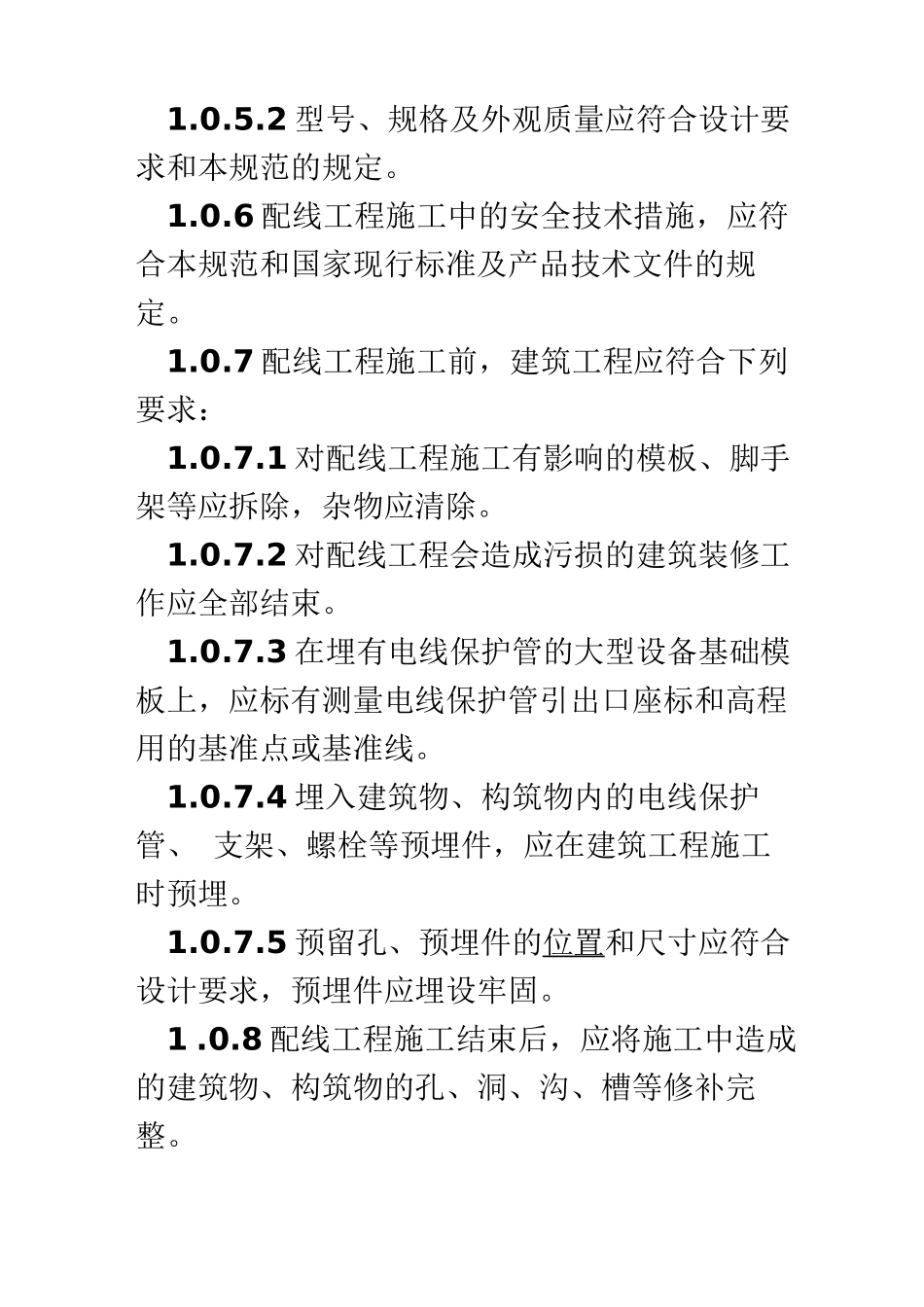

电气安装工程1KV及以下配线工程施工及验收规范_第2页
2/41

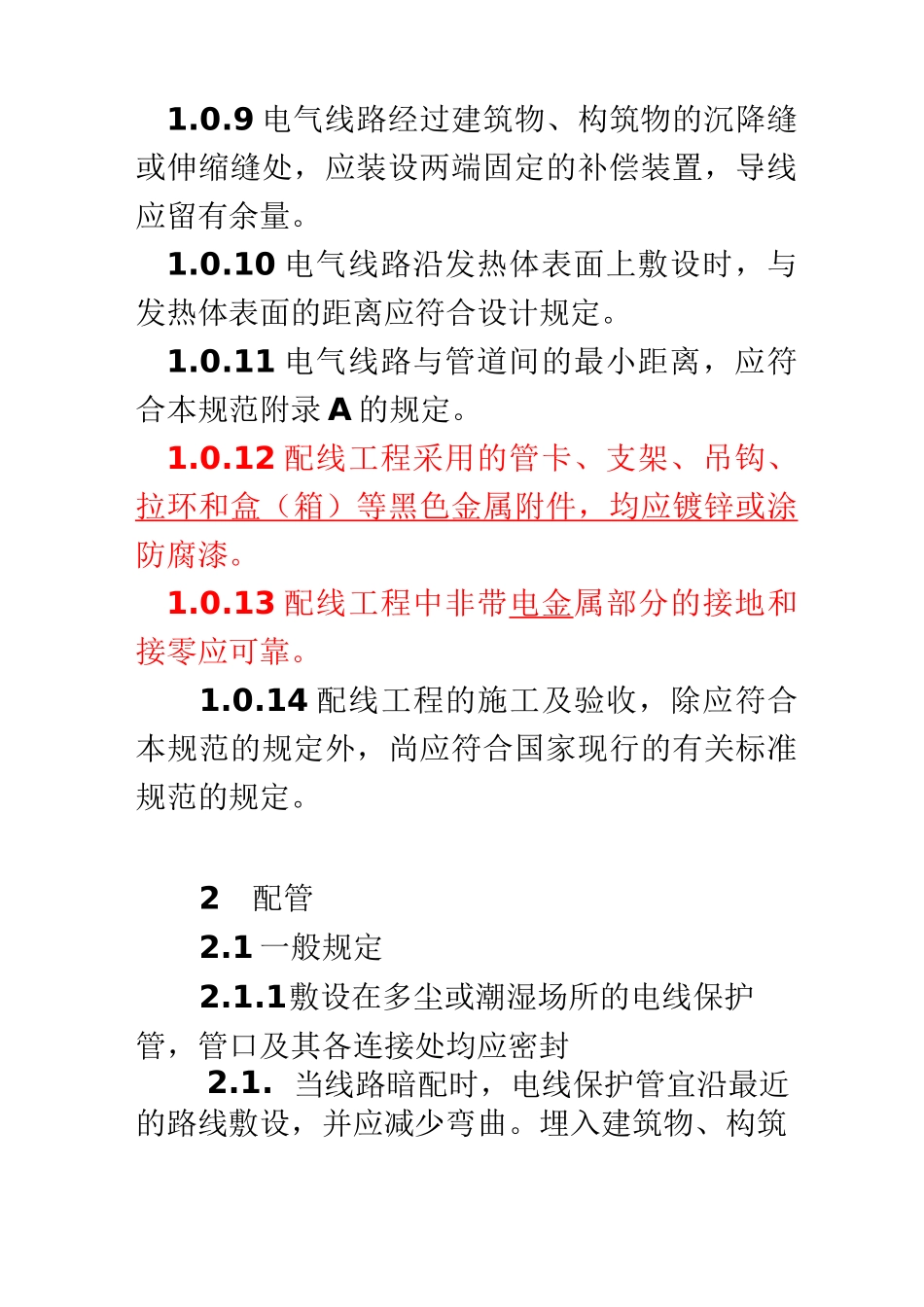

电气安装工程1KV及以下配线工程施工及验收规范_第3页
3/41
电气装置安装工程 1KV 及以下配线工程施工及验收规范1 总则1.0.1 为保证电气装置配线工程的施工质量,促进技术进步,确保安全运行,制订本规范1.0.2 本规范适用于建筑物、构筑物中 1KV 及以下配线工程的施工及验收。1.0.3 配线工程的施工应按已批准的设计进行。当修改设计时,应经原设计单位同意,方可进行。1 .0.4 采用的器材及其运输和保管,应符合国家现行标准的有关规定;当产品有特殊要求时,尚应符合产品技术文件的规定1 .0.5 器材到达施工现场后,应按下列要求进行检查:1.0.5.1 技术文件应齐全。1.0.5.2 型号、规格及外观质量应符合设计要 求和本规范的规定。1.0.6 配线工程施工中的安全技术措施,应符 合本规范和国家现行标准及产品技术文件的规 定。1.0.7 配线工程施工前,建筑工程应符合下列 要求:1.0.7.1 对配线工程施工有影响的模板、脚手 架等应拆除,杂物应清除。1.0.7.2 对配线工程会造成污损的建筑装修工 作应全部结束。1.0.7.3 在埋有电线保护管的大型设备基础模 板上,应标有测量电线保护管引出口座标和高程 用的基准点或基准线。1.0.7.4 埋入建筑物、构筑物内的电线保护管、 支架、螺栓等预埋件,应在建筑工程施工时预埋。1.0.7.5 预留孔、预埋件的位置和尺寸应符合 设计要求,预埋件应埋设牢固。1 .0.8 配线工程施工结束后,应将施工中造成 的建筑物、构筑物的孔、洞、沟、槽等修补完整。1.0.9 电气线路经过建筑物、构筑物的沉降缝 或伸缩缝处,应装设两端固定的补偿装置,导线 应留有余量。1.0.10 电气线路沿发热体表面上敷设时,与 发热体表面的距离应符合设计规定。1.0.11 电气线路与管道间的最小距离,应符 合本规范附录 A 的规定。1.0.12 配线工程采用的管卡、支架、吊钩、 拉环和盒(箱)等黑色金属附件,均应镀锌或涂 防腐漆。1.0.13 配线工程中非带电金属部分的接地和 接零应可靠。1.0.14 配线工程的施工及验收,除应符合 本规范的规定外,尚应符合国家现行的有关标准 规范的规定。2配管2.1 一般规定2.1.1敷设在多尘或潮湿场所的电线保护管,管口及其各连接处均应密封的路线敷设,并应减少弯曲。埋入建筑物、构筑当线路暗配时,电线保护管宜沿最近2.1.2物内的电线保护管,与建筑物、构筑物表面的距 离不应小于 15mm。2.1.3进入落地式配电箱的电线保护管,排 列 应 整 齐 , 管 口 宜 高 出 配 电 箱 基 础 面 50 ~ 80mm。2.1.4电线保护...
