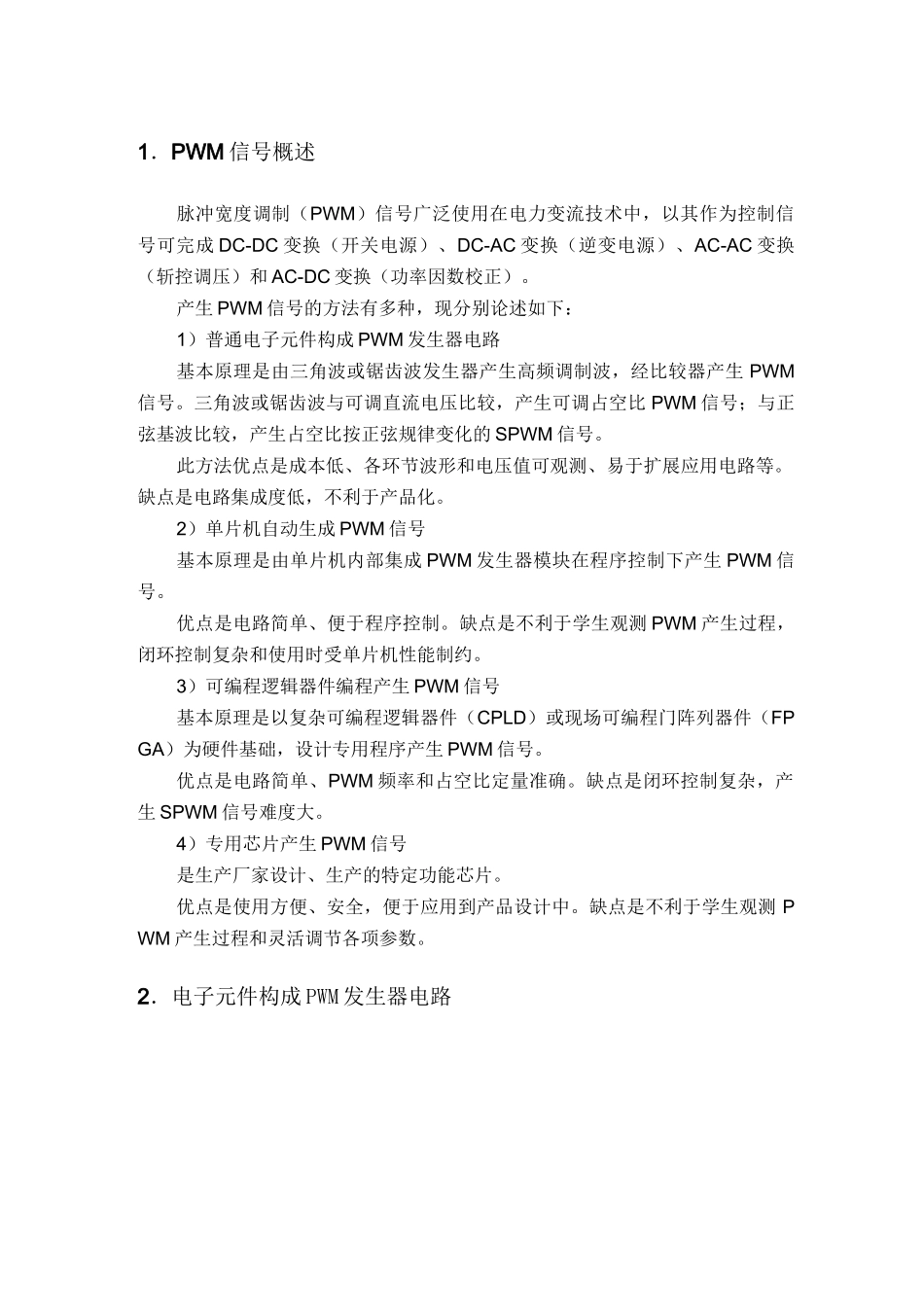

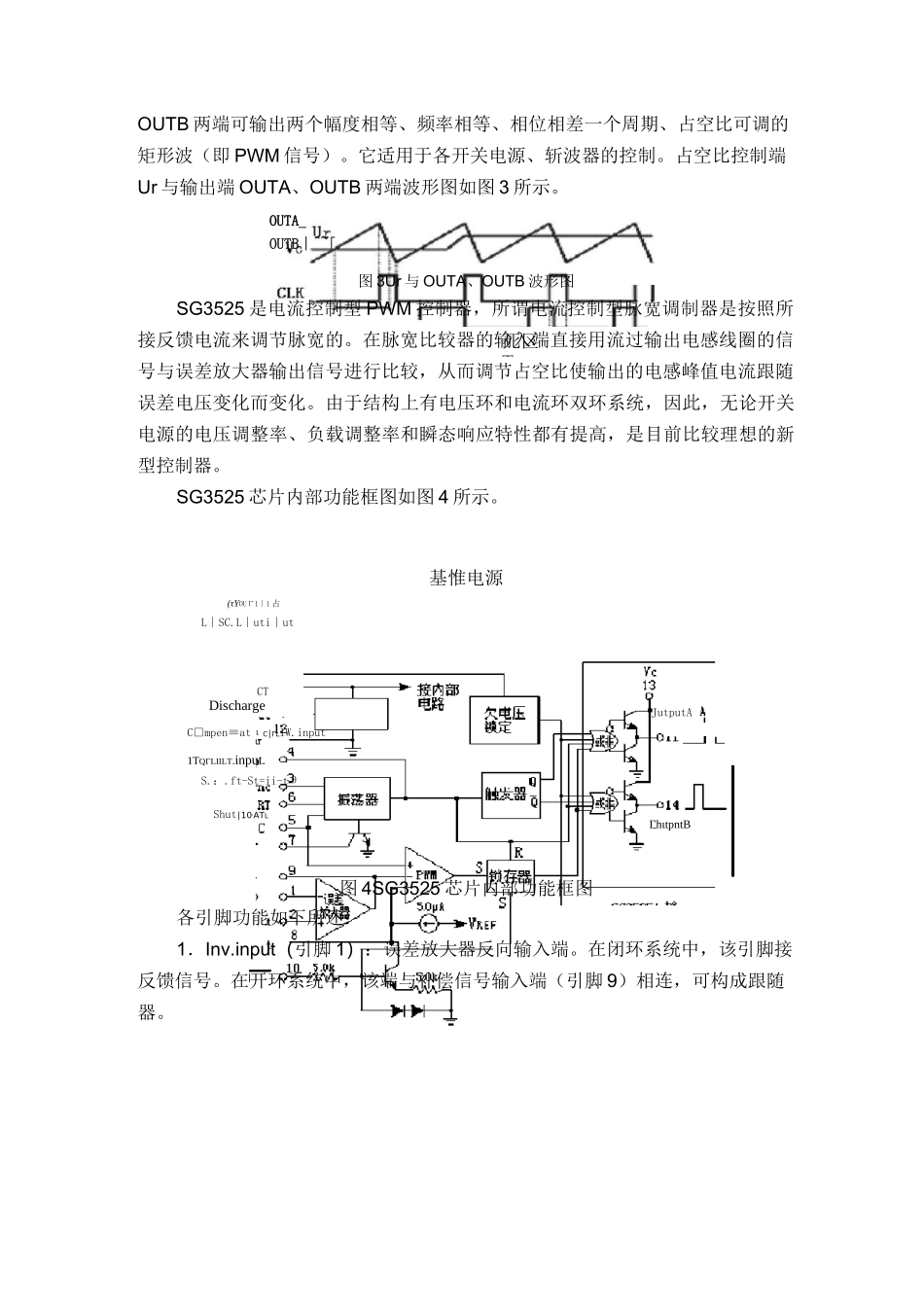

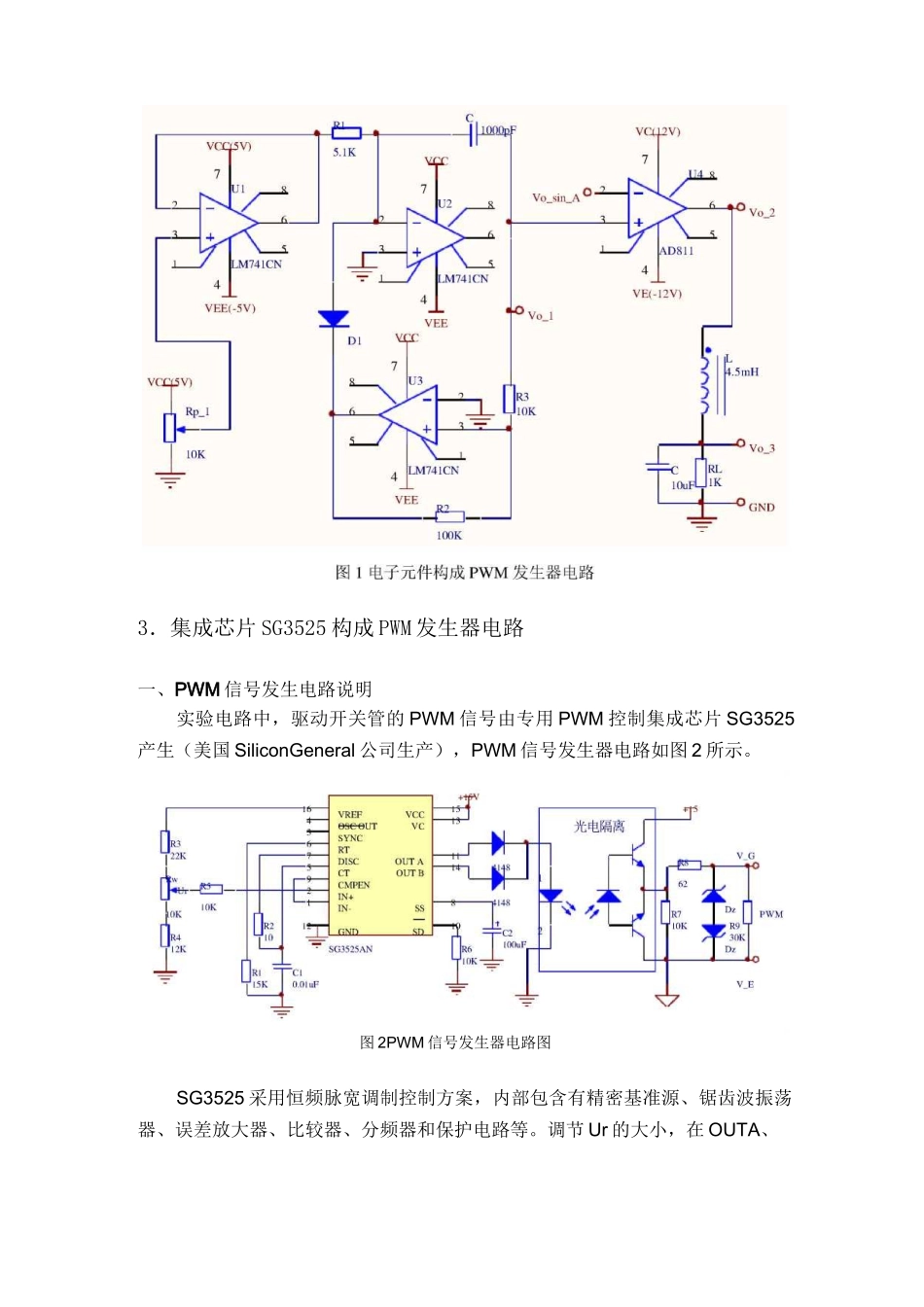

1．PWM 信号概述脉冲宽度调制（PWM）信号广泛使用在电力变流技术中，以其作为控制信号可完成 DC-DC 变换（开关电源）、DC-AC 变换（逆变电源）、AC-AC 变换（斩控调压）和 AC-DC 变换（功率因数校正）。产生 PWM 信号的方法有多种，现分别论述如下：1）普通电子元件构成 PWM 发生器电路基本原理是由三角波或锯齿波发生器产生高频调制波，经比较器产生 PWM信号。三角波或锯齿波与可调直流电压比较，产生可调占空比 PWM 信号；与正弦基波比较，产生占空比按正弦规律变化的 SPWM 信号。此方法优点是成本低、各环节波形和电压值可观测、易于扩展应用电路等。缺点是电路集成度低，不利于产品化。2）单片机自动生成 PWM 信号基本原理是由单片机内部集成 PWM 发生器模块在程序控制下产生 PWM 信号。优点是电路简单、便于程序控制。缺点是不利于学生观测 PWM 产生过程，闭环控制复杂和使用时受单片机性能制约。3）可编程逻辑器件编程产生 PWM 信号基本原理是以复杂可编程逻辑器件（CPLD）或现场可编程门阵列器件（FPGA）为硬件基础，设计专用程序产生 PWM 信号。优点是电路简单、PWM 频率和占空比定量准确。缺点是闭环控制复杂，产生 SPWM 信号难度大。4）专用芯片产生 PWM 信号是生产厂家设计、生产的特定功能芯片。优点是使用方便、安全，便于应用到产品设计中。缺点是不利于学生观测 PWM 产生过程和灵活调节各项参数。2．电子元件构成 PWM 发生器电路3．集成芯片 SG3525 构成 PWM 发生器电路一、PWM 信号发生电路说明实验电路中，驱动开关管的 PWM 信号由专用 PWM 控制集成芯片 SG3525产生（美国 SiliconGeneral 公司生产），PWM 信号发生器电路如图 2 所示。图 2PWM 信号发生器电路图SG3525 采用恒频脉宽调制控制方案，内部包含有精密基准源、锯齿波振荡器、误差放大器、比较器、分频器和保护电路等。调节 Ur 的大小，在 OUTA、OUTB 两端可输出两个幅度相等、频率相等、相位相差一个周期、占空比可调的矩形波（即 PWM 信号）。它适用于各开关电源、斩波器的控制。占空比控制端Ur 与输出端 OUTA、OUTB 两端波形图如图 3 所示。OUTA_OUTB∣^~[图 3Ur 与 OUTA、OUTB 波形图SG3525 是电流控制型 PWM 控制器，所谓电流控制型脉宽调制器是按照所接反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电...
