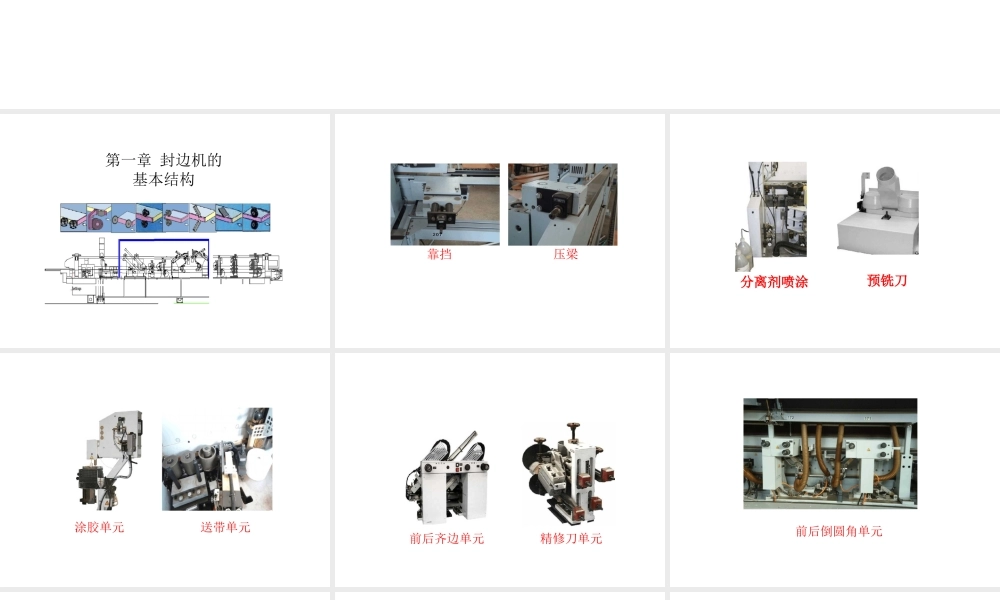

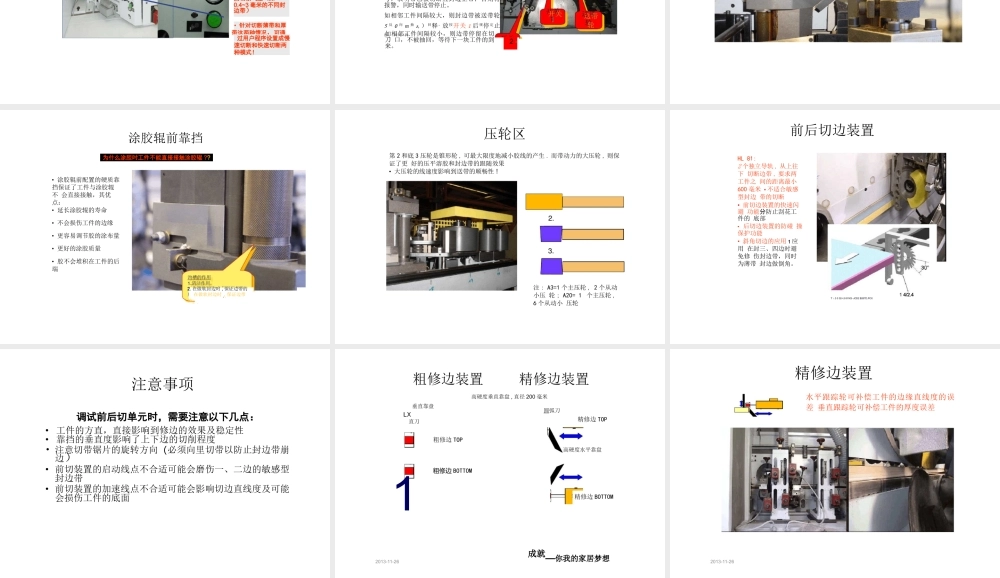

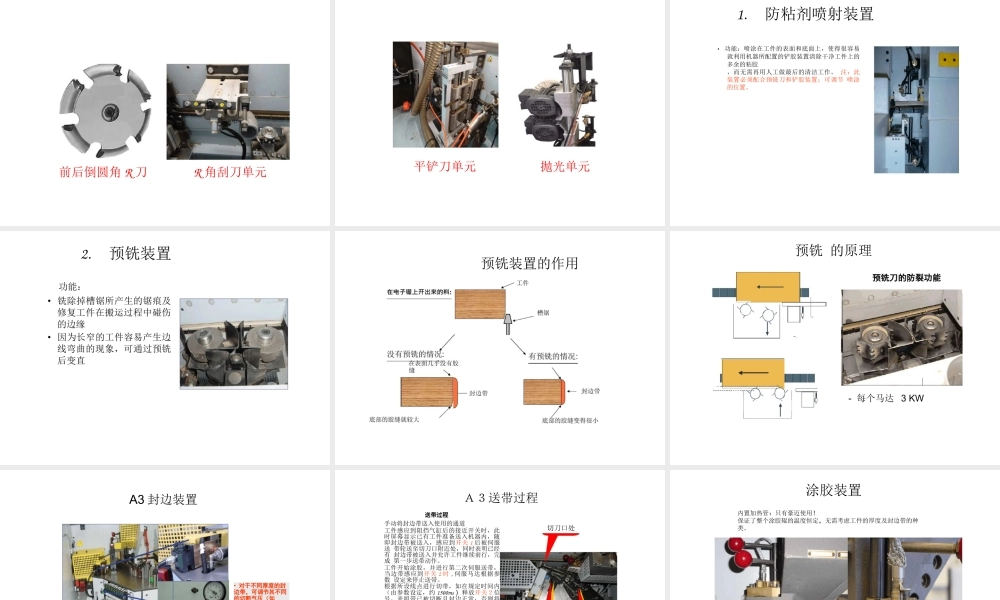

豪迈 KAL210 封边机础基知识培训第一章 封边机的基本结构靠挡压梁分离剂喷涂预铣刀涂胶单元送带单元前后齐边单元精修刀单元前后倒圆角单元前后倒圆角 R 刀R 角刮刀单元平铲刀单元抛光单元1.防粘剂喷射装置• 功能：喷涂在工件的表面和底面上，使得很容易 就利用机器所配置的铲胶装置清除干净工件上的 多余的粘胶，而无需再用人工做最后的清洁工作。 注：此装置必须配合预铣刀和铲胶装置；可调节 喷涂的位置。2.预铣装置功能：• 铣除掉槽锯所产生的锯痕及 修复工件在搬运过程中碰伤 的边缘• 因为长窄的工件容易产生边 线弯曲的现象，可通过预铣 后变直预铣装置的作用封边带预铣 的原理预铣刀的防裂功能- 每个马达 3 KWA3 封边装置• 对于不同厚度的封 边带，可调节其不同 的切断气压（如0.4~3 毫米的不同封 边带）• 针对切断薄带和厚带这两种情况，可通过用户程序设置成慢速切断和快速切断两 种模式！Ａ３送带过程送带过程手动将封边带送入使用的通道工件感应到阻挡气缸后的接近开关时，此 时屏幕显示已有工件准备送入机器内，随 即封边带被送入，感应到开关 1 后被伺服送 带轮送至切刀口附近处，同时表明已经有 封边带被送入并允许工件继续前行，完成 第一步送带动作。工件开始涂胶，并进行第二次伺服送带， 当边带感应到开关 2 时 , 伺服马达根据参数 设定来停止送带。根据所设线点进行切带，如在规定时间内 （由参数设定，约 1500ms ）释放开关２信 号，表明带已被切断且封边正常；否则将 报警，同时输送带停止。如相邻工件间隔较大，则封边带被送带轮 5 反 0 向 m 抽 s, ）回释，放按开关 1 后规停定止的。时间（约如相邻工件间隔较小，则边带停留在切刀 口，不被抽回，等待下一块工件的到来。切刀口处2 关涂胶装置内置加热管：只有豪迈使用！保证了整个涂胶辊的温度恒定，无需考虑工件的厚度及封边带的种类。涂胶辊前靠挡为什么涂胶时工件不能直接接触涂胶辊 ??• 涂胶辊前配置的硬质靠 挡保证了工件与涂胶辊不 会直接接触，其优点：• 延长涂胶辊的寿命• 不会损伤工件的边缘• 更容易调节胶的涂布量• 更好的涂胶质量• 胶不会堆积在工件的后 端2. 在做软封边时 , 保证边带的在做软封边时 ,,, 保证边带的用 .压轮区第 2 和底 3 压轮是锥形轮 , 可最大限度地减小胶线的产生 . 而带动力的大压轮 , 则保证了更 好的压平溶胶和封边带的跟随效果• 大...
