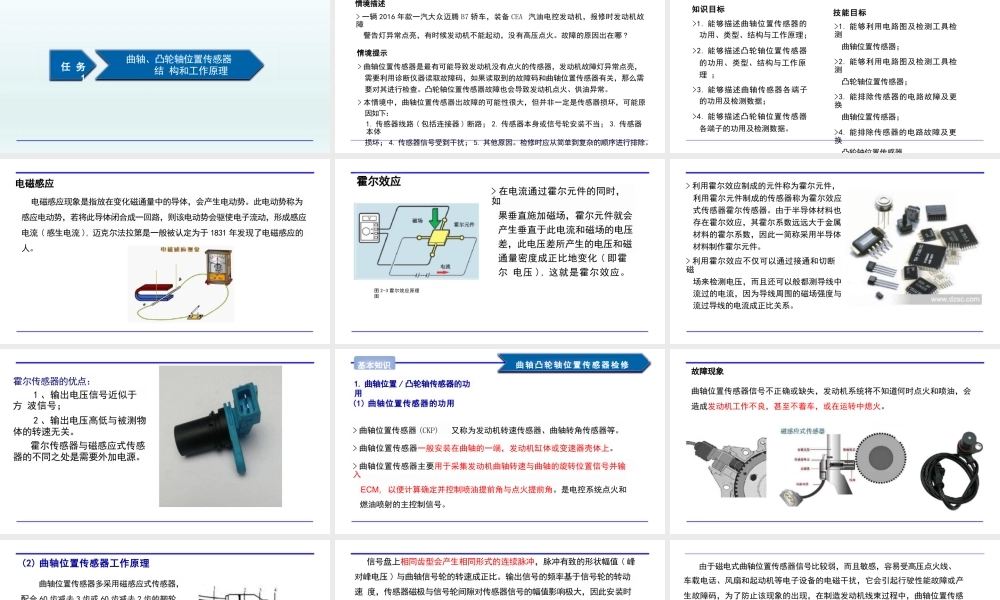

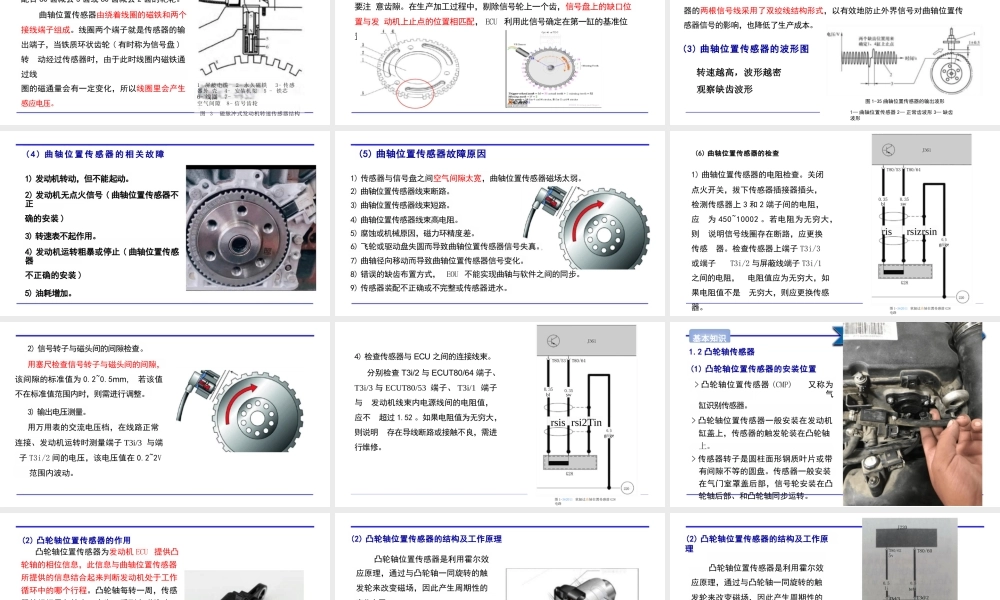

项目二发动机电控系统传感器的结构及工作原理曲轴、凸轮轴位置传感器结 构和工作原理任 务 1情境描述> 一辆 2016 年款一汽大众迈腾 B7 轿车,装备 CEA 汽油电控发动机,报修时发动机故障警告灯异常点亮,有时候发动机不能起动,没有高压点火。故障的原因出在哪 ?情境提示> 曲轴位置传感器是最有可能导致发动机没有点火的传感器,发动机故障灯异常点亮,需要利用诊断仪器读取故障码,如果读取到的故障码和曲轴位置传感器有关,那么需 要对其进行检查。凸轮轴位置传感器故障也会导致发动机点火、供油异常。> 本情境中,曲轴位置传感器出故障的可能性很大,但并非一定是传感器损坏,可能原因如下:1. 传感器线路 ( 包括连接器 ) 断路; 2. 传感器本身或信号轮安装不当; 3. 传感器本体损坏; 4. 传感器信号受到干扰; 5. 其他原因。检修时应从简单到复杂的顺序进行排除。情境导入 曲轴凸轮轴位置传感器检修知识目标>1. 能够描述曲轴位置传感器的功用、类型、结构与工作原理;>2. 能够描述凸轮轴位置传感器的功用、类型、结构与工作原 理 ;>3. 能够描述曲轴传感器各端子的功用及检测数据;>4. 能够描述凸轮轴位置传感器各端子的功用及检测数据。技能目标>1. 能够利用电路图及检测工具检测曲轴位置传感器;>2. 能够利用电路图及检测工具检测凸轮轴位置传感器;>3. 能排除传感器的电路故障及更换曲轴位置传感器;>4. 能排除传感器的电路故障及更换凸轮轴位置传感器。学习目标 曲轴凸轮轴位置传感器检修电磁感应电磁感应现象是指放在变化磁通量中的导体,会产生电动势。此电动势称为感应电动势,若将此导体闭合成一回路,则该电动势会驱使电子流动,形成感应 电流 ( 感生电流 ), 迈克尔法拉第是一般被认定为于 1831 年发现了电磁感应的人。> 在电流通过霍尔元件的同时,如果垂直施加磁场,霍尔元件就会 产生垂直于此电流和磁场的电压 差,此电压差所产生的电压和磁 通量密度成正比地变化 ( 即霍尔 电压 ), 这就是霍尔效应。霍尔效应图 2-3 霍尔效应原理图> 利用霍尔效应制成的元件称为霍尔元件,利用霍尔元件制成的传感器称为霍尔效应 式传感器霍尔传感器。由于半导体材料也 存在霍尔效应,其霍尔系数远远大于金属 材料的霍尔系数,因此一简称采用半导体 材料制作霍尔元件。> 利用霍尔效应不仅可以通过接通和切断磁场来检测电压,而且还可以般都测导线中 流过的电流,因为导线周围的磁...
