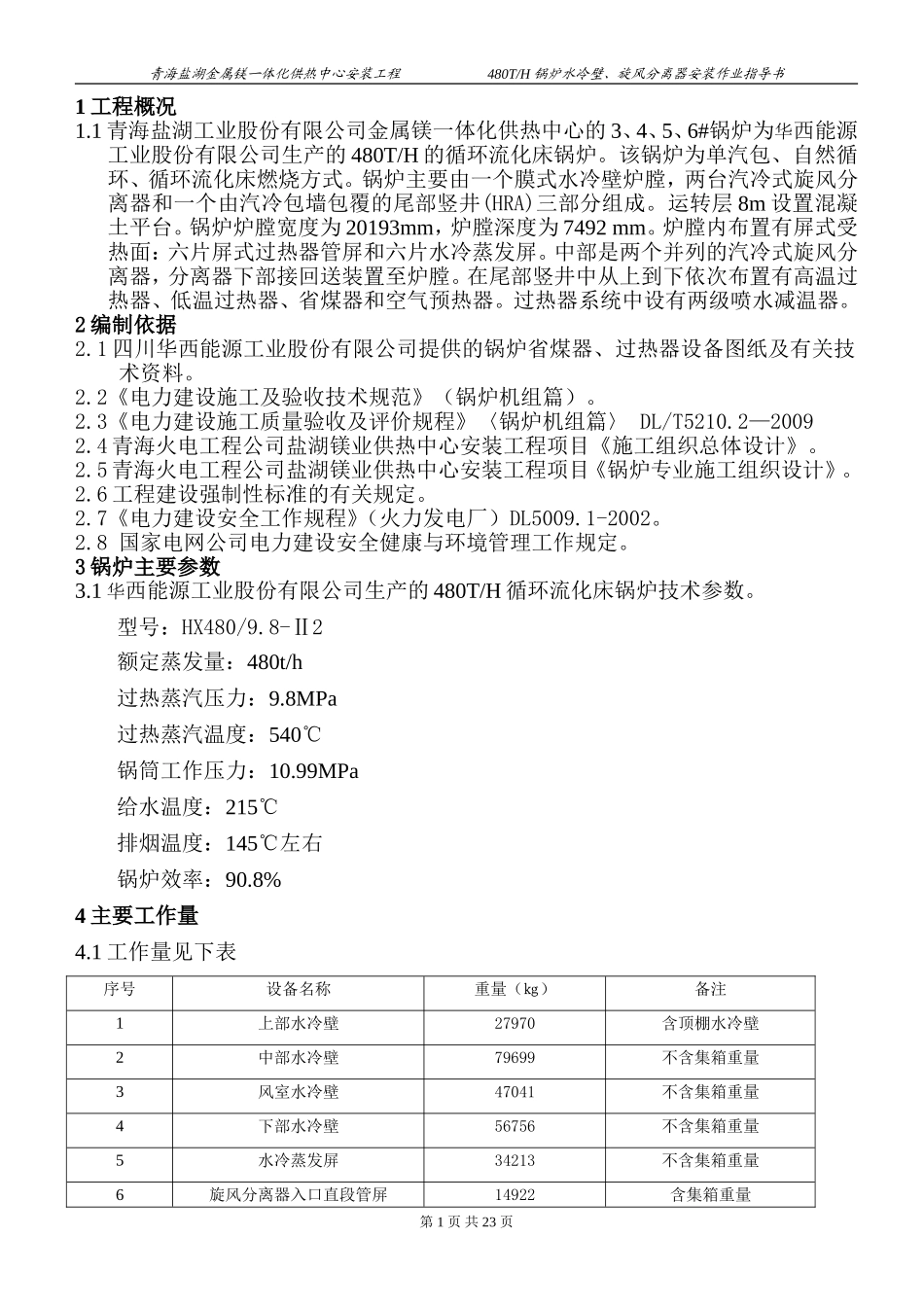

青海盐湖金属镁一体化供热中心安装工程 480T/H 锅炉水冷壁、旋风分离器安装作业指导书1 工程概况1.1 青海盐湖工业股份有限公司金属镁一体化供热中心的 3、4、5、6#锅炉为华西能源工业股份有限公司生产的 480T/H 的循环流化床锅炉。该锅炉为单汽包、自然循环、循环流化床燃烧方式。锅炉主要由一个膜式水冷壁炉膛，两台汽冷式旋风分离器和一个由汽冷包墙包覆的尾部竖井(HRA)三部分组成。运转层 8m 设置混凝土平台。锅炉炉膛宽度为 20193mm，炉膛深度为 7492 mm。炉膛内布置有屏式受热面：六片屏式过热器管屏和六片水冷蒸发屏。中部是两个并列的汽冷式旋风分离器，分离器下部接回送装置至炉膛。在尾部竖井中从上到下依次布置有高温过热器、低温过热器、省煤器和空气预热器。过热器系统中设有两级喷水减温器。2 编制依据2.1 四川华西能源工业股份有限公司提供的锅炉省煤器、过热器设备图纸及有关技术资料。2.2《电力建设施工及验收技术规范》（锅炉机组篇）。2.3《电力建设施工质量验收及评价规程》〈锅炉机组篇〉 DL/T5210.2—20092.4 青海火电工程公司盐湖镁业供热中心安装工程项目《施工组织总体设计》。2.5 青海火电工程公司盐湖镁业供热中心安装工程项目《锅炉专业施工组织设计》。2.6 工程建设强制性标准的有关规定。2.7《电力建设安全工作规程》（火力发电厂）DL5009.1-2002。2.8 国家电网公司电力建设安全健康与环境管理工作规定。3 锅炉主要参数3.1 华西能源工业股份有限公司生产的 480T/H 循环流化床锅炉技术参数。型号：HX480/9.8-Ⅱ2额定蒸发量：480t/h过热蒸汽压力：9.8MPa过热蒸汽温度：540℃锅筒工作压力：10.99MPa给水温度：215℃排烟温度：145℃左右锅炉效率：90.8%4 主要工作量4.1 工作量见下表序号设备名称重量（㎏）备注1上部水冷壁27970含顶棚水冷壁2中部水冷壁79699不含集箱重量3风室水冷壁47041不含集箱重量4下部水冷壁56756不含集箱重量5水冷蒸发屏34213不含集箱重量6旋风分离器入口直段管屏14922含集箱重量第 1 页 共 23 页青海盐湖金属镁一体化供热中心安装工程 480T/H 锅炉水冷壁、旋风分离器安装作业指导书7旋风分离器直段管屏67381含集箱重量8旋风分离器锥段管屏50242含集箱重量9水冷壁上部刚性梁11725110水冷壁下部刚性梁2685711风室低部刚性梁101015 主要设备技术数据序号设备名称设备安装标高（㎜）设备规格设备材质设备重量（㎏）件数（件）1前水下集箱6100φ273×36 3114、3193、...
