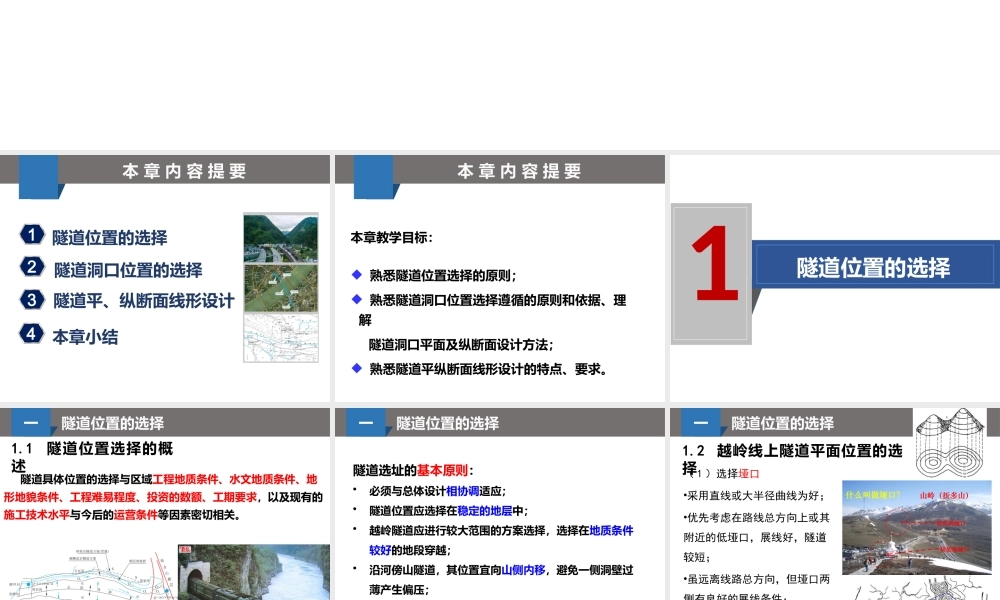

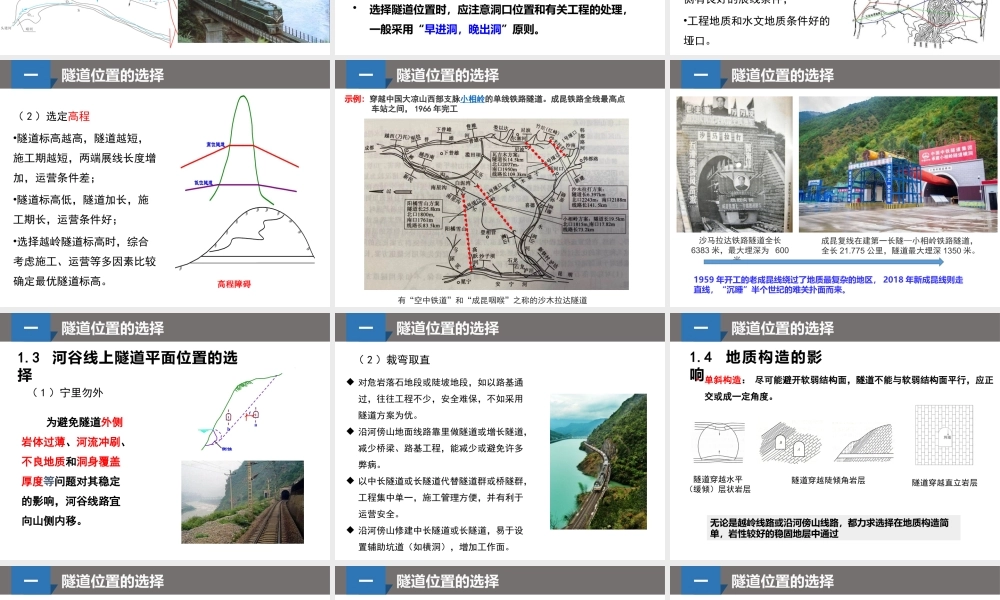

隧道选线设计隧道位置的选择1 隧道平、纵断面线形设计隧道洞口位置的选择本 章 内 容 提 要本章小结2 3 4 本 章 内 容 提 要本章教学目标： 熟悉隧道位置选择的原则； 熟悉隧道洞口位置选择遵循的原则和依据、理解 隧道洞口平面及纵断面设计方法； 熟悉隧道平纵断面线形设计的特点、要求。隧道位置的选择1隧道位置的选择一1.1 隧道位置选择的概述隧道具体位置的选择与区域工程地质条件、水文地质条件、地形地貌条件、工程难易程度、投资的数额、工期要求，以及现有的施工技术水平与今后的运营条件等因素密切相关。隧道位置的选择一隧道选址的基本原则：•必须与总体设计相协调适应；•隧道位置应选择在稳定的地层中；•越岭隧道应进行较大范围的方案选择，选择在地质条件较好的地段穿越；•沿河傍山隧道，其位置宜向山侧内移，避免一侧洞壁过薄产生偏压；•选择隧道位置时，应注意洞口位置和有关工程的处理，一般采用“早进洞，晚出洞”原则。隧道位置的选择一1.2 越岭线上隧道平面位置的选择（ 1 ）选择垭口•采用直线或大半径曲线为好；•优先考虑在路线总方向上或其附近的低垭口，展线好，隧道较短；•虽远离线路总方向，但垭口两侧有良好的展线条件；•工程地质和水文地质条件好的垭口。隧道位置的选择一（ 2 ）选定高程•隧道标高越高，隧道越短，施工期越短，两端展线长度增加，运营条件差；•隧道标高低，隧道加长，施工期长，运营条件好； •选择越岭隧道标高时，综合考虑施工、运营等多因素比较确定最优隧道标高。隧道位置的选择一示例：穿越中国大凉山西部支脉小相岭的单线铁路隧道。成昆铁路全线最高点 车站之间， 1966 年完工有“空中铁道”和“成昆咽喉”之称的沙木拉达隧道隧道位置的选择一1959 年开工的老成昆线绕过了地质最复杂的地区， 2018 年新成昆线则走直线，“沉睡”半个世纪的难关扑面而来。成昆复线在建第一长隧—小相岭铁路隧道，全长 21.775 公里，隧道最大埋深 1350 米。沙马拉达铁路隧道全长6383 米，最大埋深为 600米。隧道位置的选择一1.3 河谷线上隧道平面位置的选择 为避免隧道外侧岩体过薄、河流冲刷、不良地质和洞身覆盖厚度等问题对其稳定的影响，河谷线路宜向山侧内移。（ 1 ）宁里勿外隧道位置的选择一（ 2 ）裁弯取直 对危岩落石地段或陡坡地段，如以路基通过，往往工程不少，安全难保，不如采用隧道方案为优。 沿河傍山地面线路靠里做隧道或增长隧...
