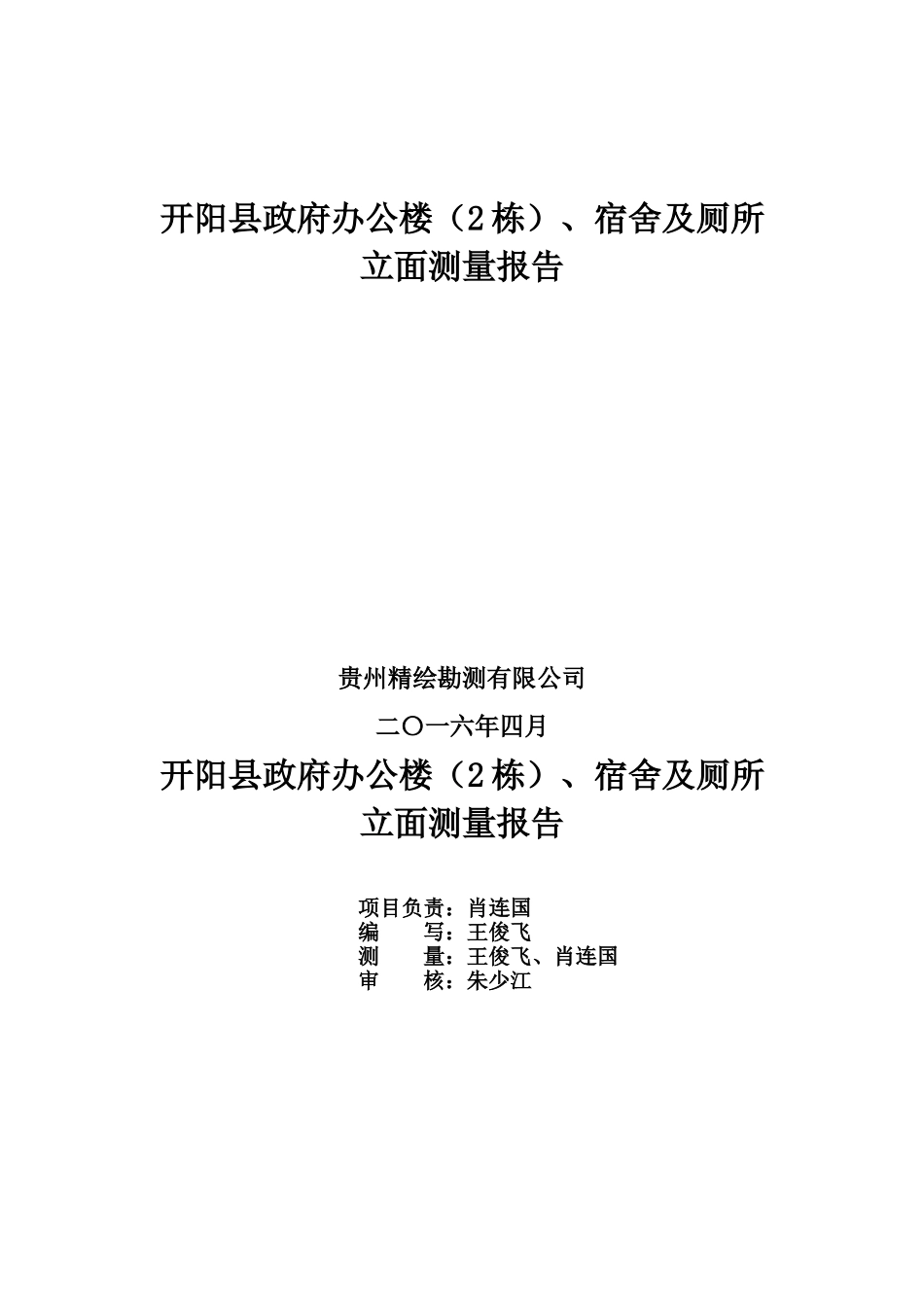

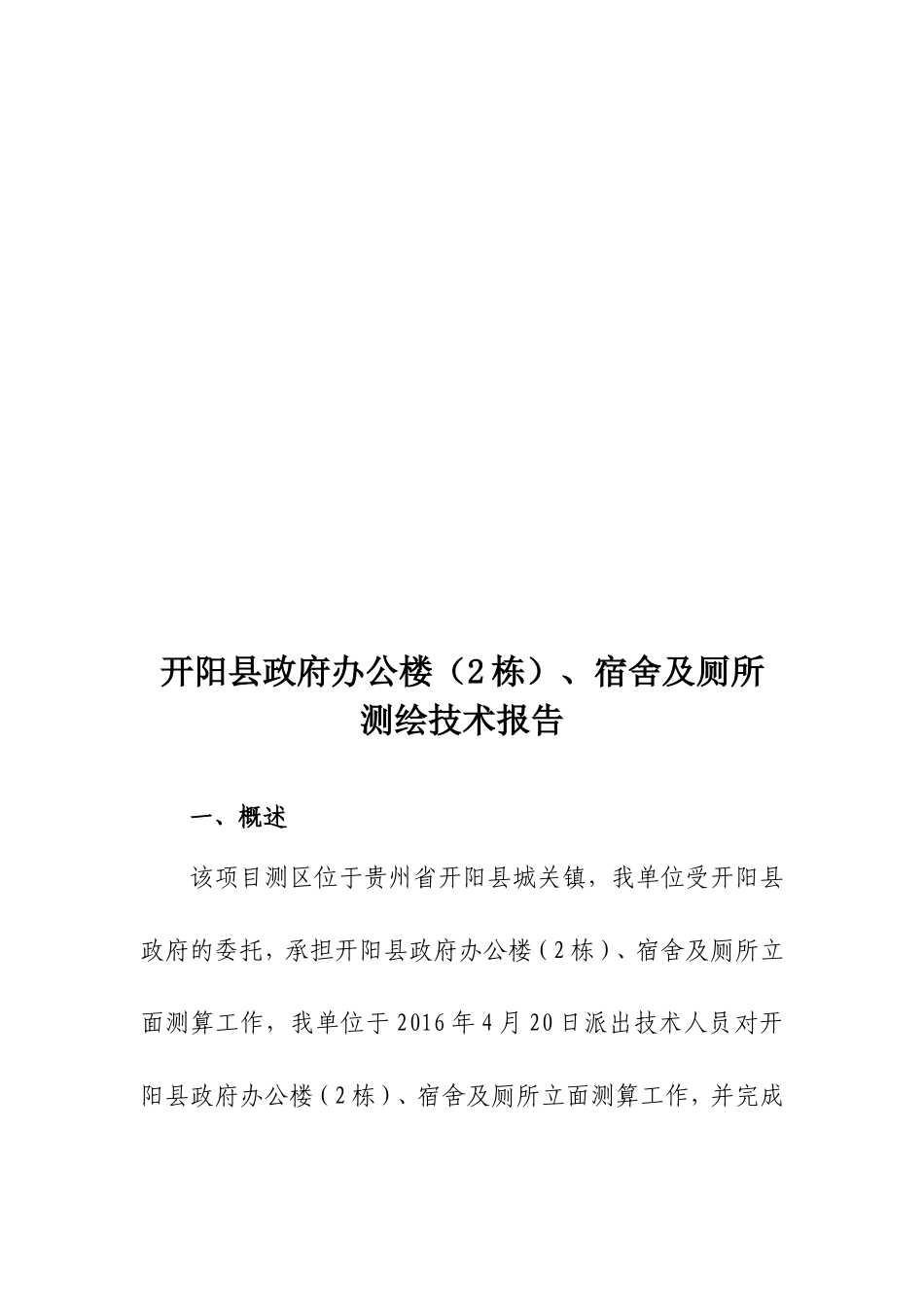

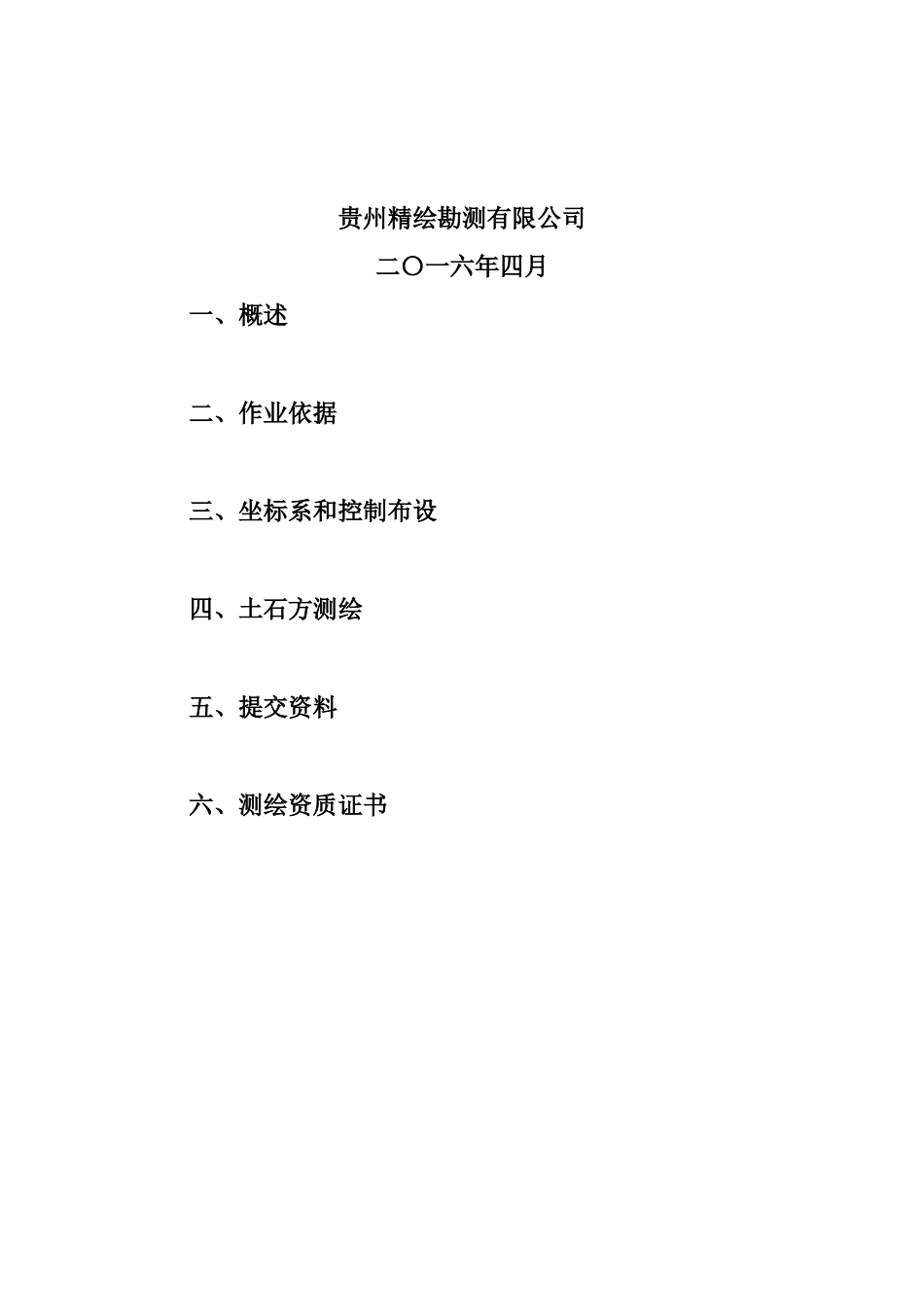

开阳县政府办公楼（2 栋）、宿舍及厕所立面测量报告 贵州精绘勘测有限公司二〇一六年四月开阳县政府办公楼（2 栋）、宿舍及厕所立面测量报告项目负责：肖连国编 写：王俊飞测 量：王俊飞、肖连国审 核：朱少江贵州精绘勘测有限公司二〇一六年四月一、概述二、作业依据三、坐标系和控制布设四、土石方测绘五、提交资料六、测绘资质证书开阳县政府办公楼（2 栋）、宿舍及厕所测绘技术报告一、概述该项目测区位于贵州省开阳县城关镇，我单位受开阳县政府的委托，承担开阳县政府办公楼（2 栋）、宿舍及厕所立面测算工作，我单位于 2016 年 4 月 20 日派出技术人员对开阳县政府办公楼（2 栋）、宿舍及厕所立面测算工作，并完成其内外业工作，现特对该测绘项目出具测绘技术报告。二、作业依据１、中华人民共和国建设部 1999 年 2 月颁布的《城市测量规范》（Cjj8-99）；２、国家技术监督局和中华人民共和国建设部联合颁布的《工程测量规范》（GB50026-93）；３、中华人民共和国技术监督局 1991 年 5 月颁布的《国家三、四等水准测量规范》（GB12898-91）；４、中华人民共和国技术监督局 1991 年 7 月颁布的《红外三角高程测量规范》；5、中华人民共和国技术监督局 1995 年 9 月颁布的《1:500、1:1000、1:2000 地形图数字化规范》（GB/T792-195）；6、《1:500、1:1000、1:2000 地形图图式》（GB/T17160-1997）。三、立面测绘（一）外业数据采集：1、草图绘制：（1）绘制草图时，对于地物、地貌，采用 GB/T7929-1995 标准所规定的符号绘制，对于复杂的图式符号采用简化或自行定义。但数据采集时所用的地形码均与草图绘制的符号一一对应；（2）草图均标注所测点的测点编号，且标注的测点编号与数据采集记录中测点编号是一致的； （3）草图上地形要素之间的相关位置都清楚正确； （4）宗地图上需注记的各种名称、地物属性等，草图上都标注清楚、正确。 2、数据采集时，仪器的设置及测站定向检查均符合下列要求：（1）仪器对中偏差不大于 5mm； （2）以较远的测站点（或其它控制点）标定方向（起始方向），另外的测站点（或其它控制点）作为检核，算得检核点的平面位置误差均不大于图上 0.05mm。（3）检查另一测站点（或其它控制点）的高程，算得检核点的高程误差均不大于 2cm。 （4）每站数据采集结束时，都对标定方向进行检测。检测结果均未超出（2）（3）两项所规定的限差。 3、测点时，水平角和垂直角读数均...
