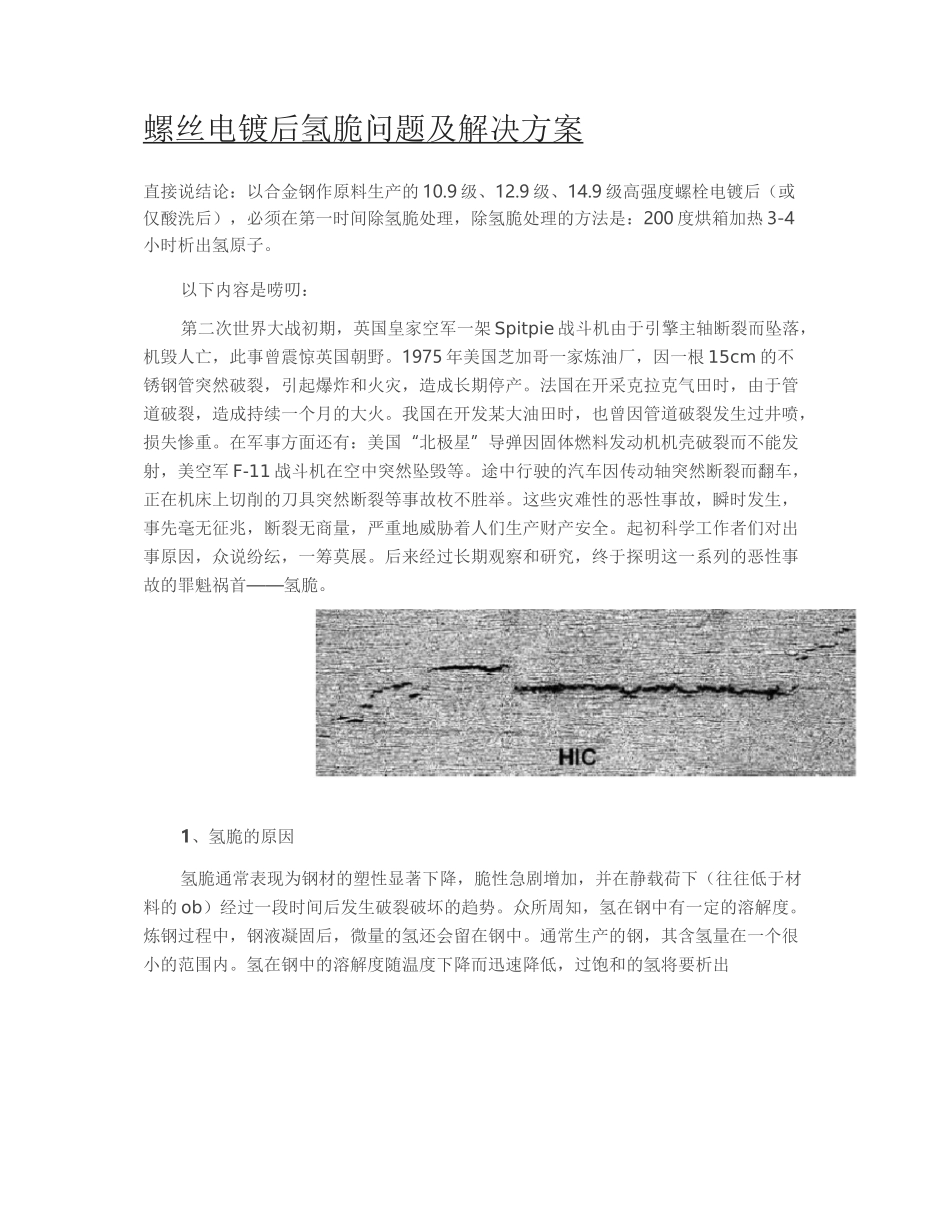

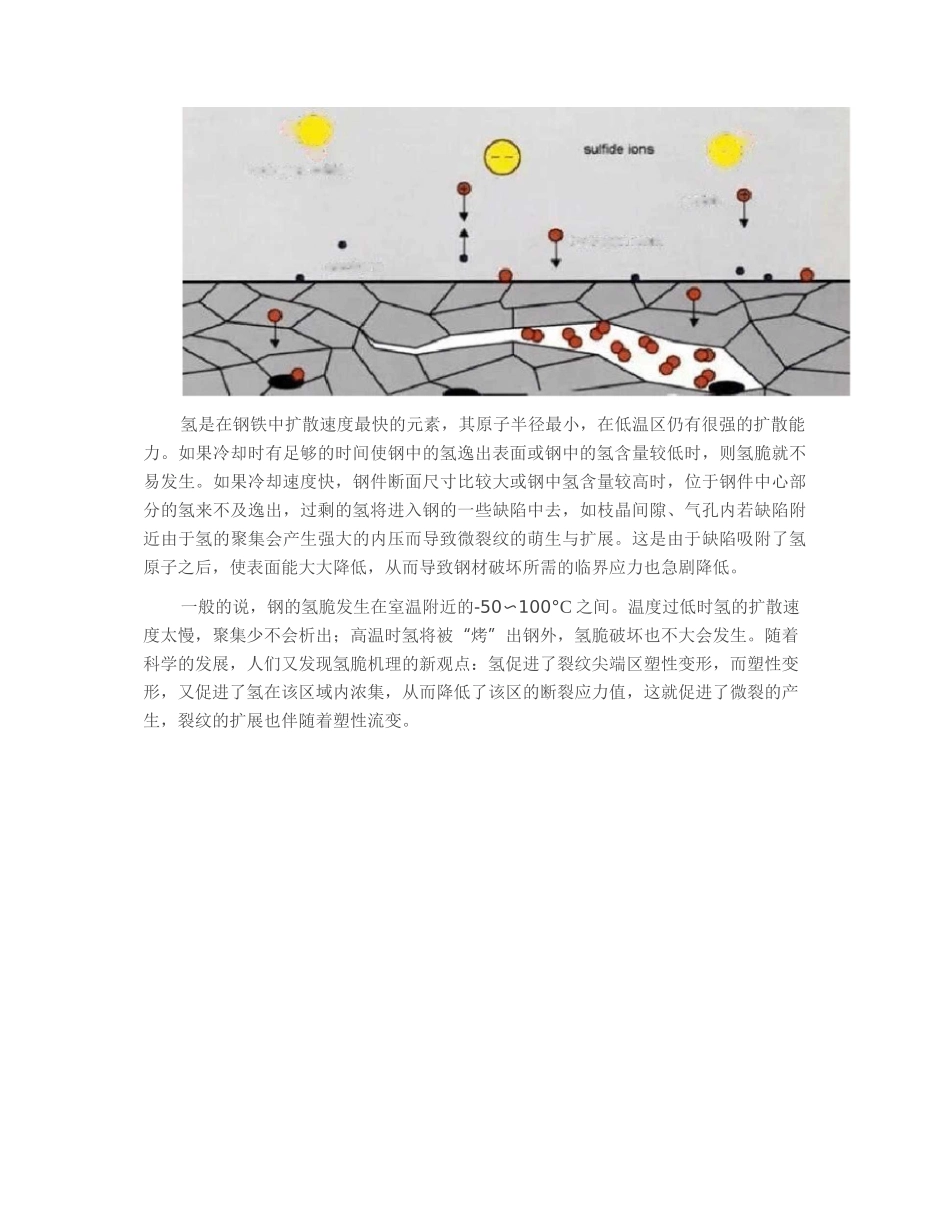

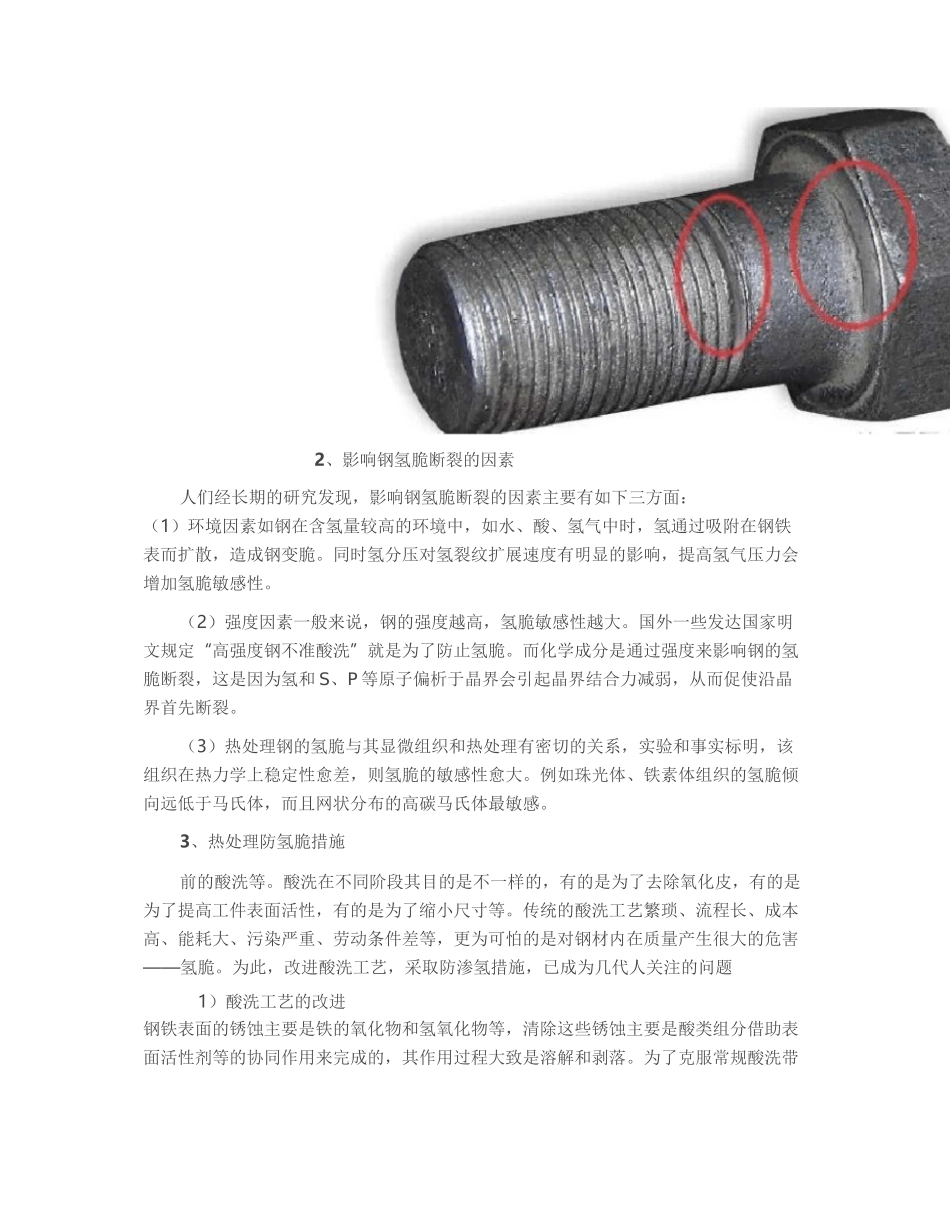

螺丝电镀后氢脆问题及解决方案 直接说结论：以合金钢作原料生产的 10.9 级、12.9 级、14.9 级高强度螺栓电镀后（或仅酸洗后），必须在第一时间除氢脆处理，除氢脆处理的方法是：200 度烘箱加热 3-4小时析出氢原子。以下内容是唠叨：第二次世界大战初期，英国皇家空军一架 Spitpie 战斗机由于引擎主轴断裂而坠落，机毁人亡，此事曾震惊英国朝野。1975 年美国芝加哥一家炼油厂，因一根 15cm 的不锈钢管突然破裂，引起爆炸和火灾，造成长期停产。法国在开采克拉克气田时，由于管道破裂，造成持续一个月的大火。我国在开发某大油田时，也曾因管道破裂发生过井喷，损失惨重。在军事方面还有：美国“北极星”导弹因固体燃料发动机机壳破裂而不能发射，美空军 F-11 战斗机在空中突然坠毁等。途中行驶的汽车因传动轴突然断裂而翻车，正在机床上切削的刀具突然断裂等事故枚不胜举。这些灾难性的恶性事故，瞬时发生，事先毫无征兆，断裂无商量，严重地威胁着人们生产财产安全。起初科学工作者们对出事原因，众说纷纭，一筹莫展。后来经过长期观察和研究，终于探明这一系列的恶性事故的罪魁祸首——氢脆。1、氢脆的原因氢脆通常表现为钢材的塑性显著下降，脆性急剧增加，并在静载荷下（往往低于材料的 ob）经过一段时间后发生破裂破坏的趋势。众所周知，氢在钢中有一定的溶解度。炼钢过程中，钢液凝固后，微量的氢还会留在钢中。通常生产的钢，其含氢量在一个很小的范围内。氢在钢中的溶解度随温度下降而迅速降低，过饱和的氢将要析出Gprotohydrogenjtomeladrons•Q咖 n>gEwlfide氢是在钢铁中扩散速度最快的元素，其原子半径最小，在低温区仍有很强的扩散能力。如果冷却时有足够的时间使钢中的氢逸出表面或钢中的氢含量较低时，则氢脆就不易发生。如果冷却速度快，钢件断面尺寸比较大或钢中氢含量较高时，位于钢件中心部分的氢来不及逸出，过剩的氢将进入钢的一些缺陷中去，如枝晶间隙、气孔内若缺陷附近由于氢的聚集会产生强大的内压而导致微裂纹的萌生与扩展。这是由于缺陷吸附了氢原子之后，使表面能大大降低，从而导致钢材破坏所需的临界应力也急剧降低。一般的说，钢的氢脆发生在室温附近的-50〜100°C 之间。温度过低时氢的扩散速度太慢，聚集少不会析出；高温时氢将被“烤”出钢外，氢脆破坏也不大会发生。随着科学的发展，人们又发现氢脆机理的新观点：氢促进了裂纹尖端区塑性变形，而塑性变形，又促进了氢在该区域内浓集，从而降低...
