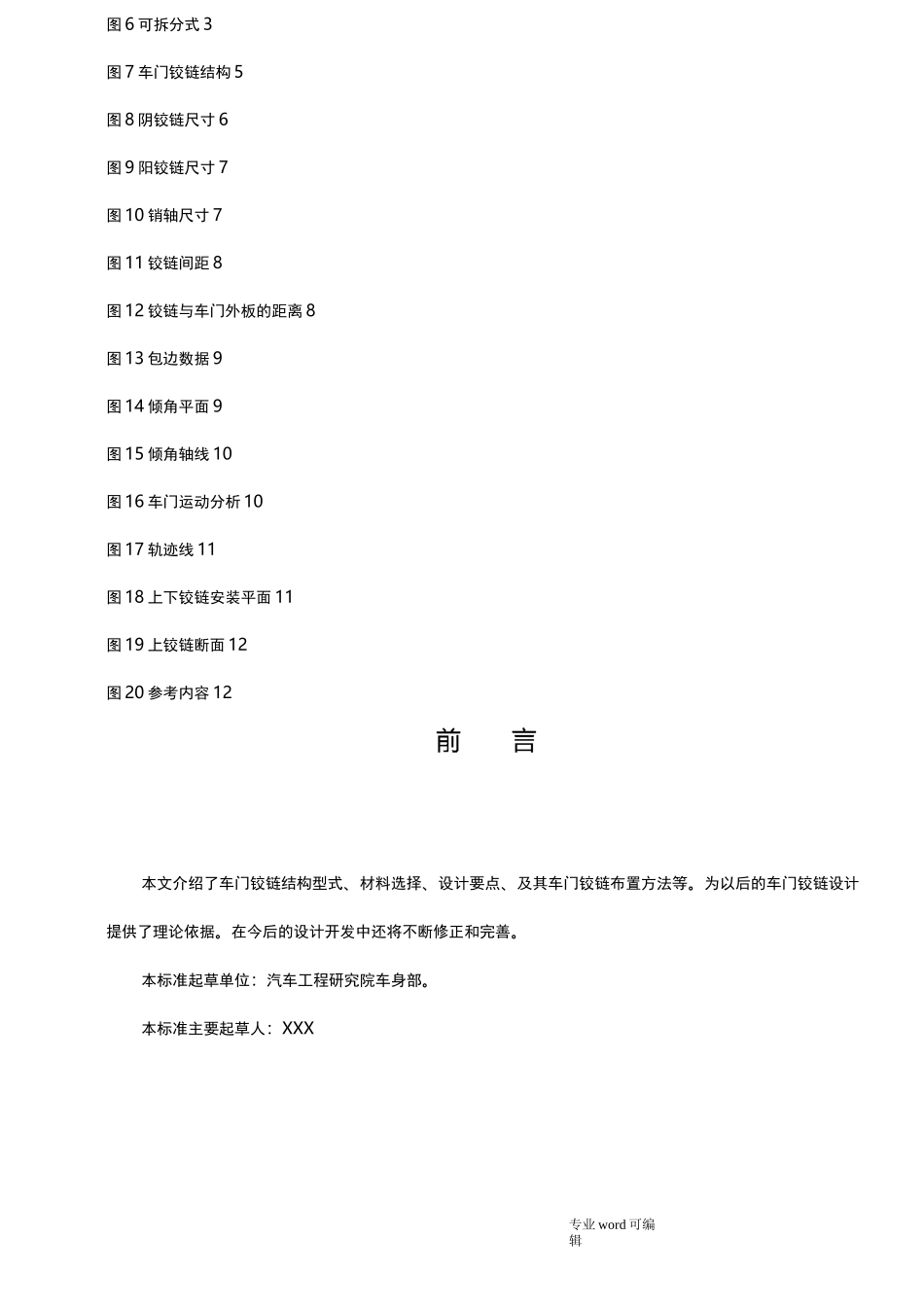

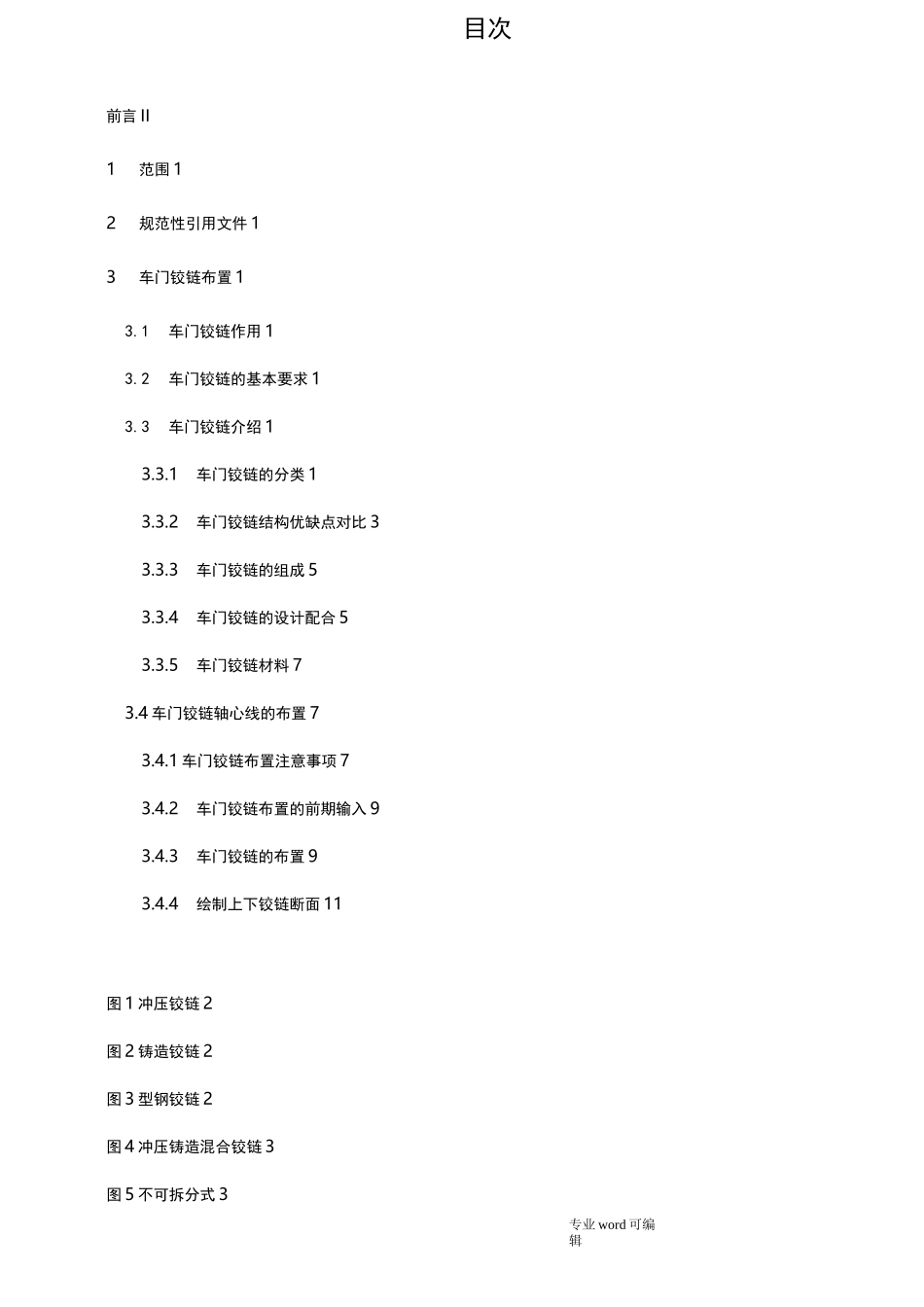

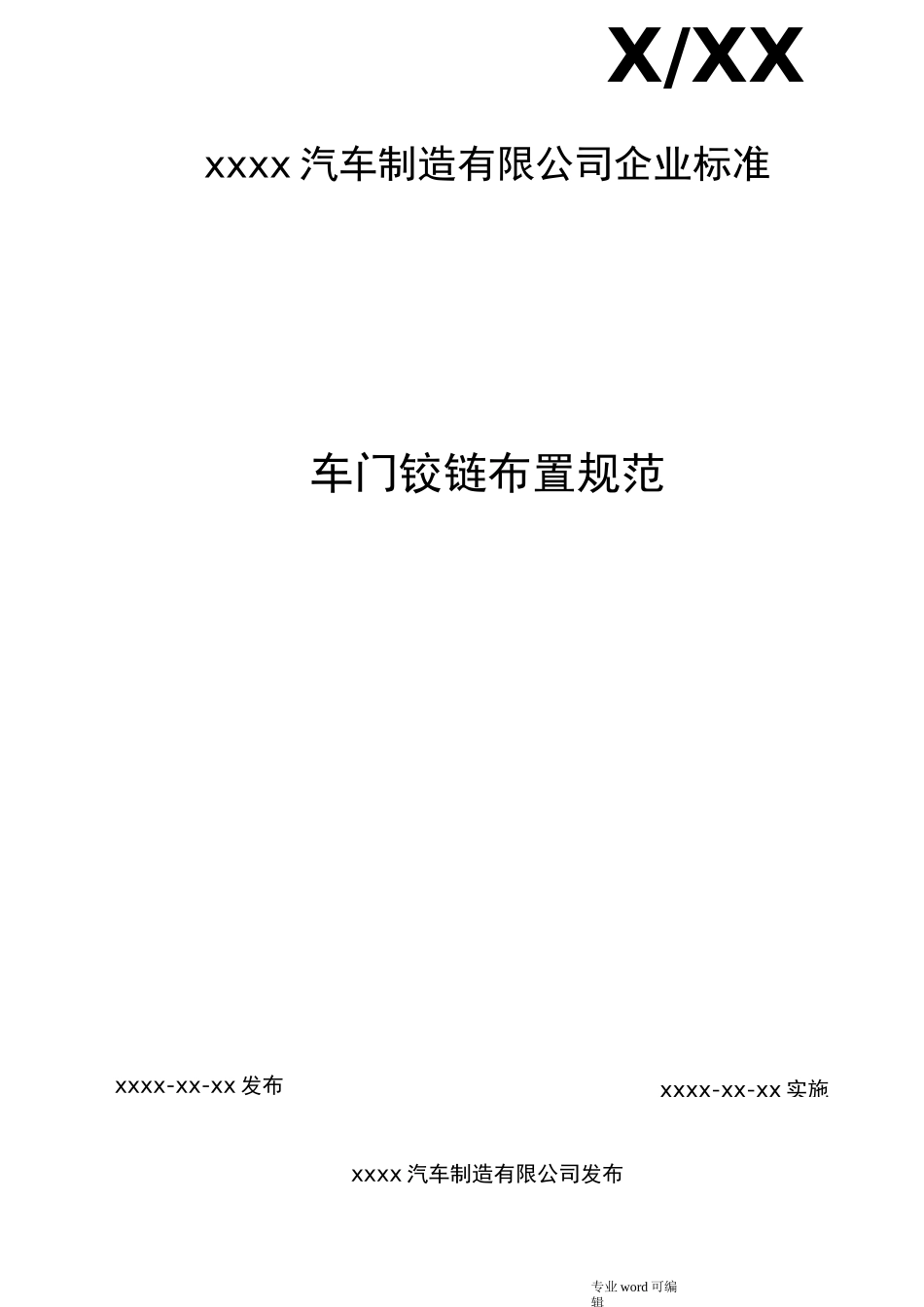

专业 word 可编辑xxxx-xx-xx 实施X/XXxxxx 汽车制造有限公司企业标准车门铰链布置规范xxxx-xx-xx 发布xxxx 汽车制造有限公司发布专业 word 可编辑目次前言 II1范围 12规范性引用文件 13车门铰链布置 13.1车门铰链作用 13.2车门铰链的基本要求 13.3车门铰链介绍 13.3.1车门铰链的分类 13.3.2车门铰链结构优缺点对比 33.3.3车门铰链的组成 53.3.4车门铰链的设计配合 53.3.5车门铰链材料 73.4 车门铰链轴心线的布置 73.4.1 车门铰链布置注意事项 73.4.2车门铰链布置的前期输入 93.4.3车门铰链的布置 93.4.4绘制上下铰链断面 11图 1 冲压铰链 2图 2 铸造铰链 2图 3 型钢铰链 2图 4 冲压铸造混合铰链 3图 5 不可拆分式 3专业 word 可编辑图 6 可拆分式 3图 7 车门铰链结构 5图 8 阴铰链尺寸 6图 9 阳铰链尺寸 7图 10 销轴尺寸 7图 11 铰链间距 8图 12 铰链与车门外板的距离 8图 13 包边数据 9图 14 倾角平面 9图 15 倾角轴线 10图 16 车门运动分析 10图 17 轨迹线 11图 18 上下铰链安装平面 11图 19 上铰链断面 12图 20 参考内容 12本文介绍了车门铰链结构型式、材料选择、设计要点、及其车门铰链布置方法等。为以后的车门铰链设计提供了理论依据。在今后的设计开发中还将不断修正和完善。本标准起草单位：汽车工程研究院车身部。本标准主要起草人：XXX专业 word 可编辑车门铰链布置1 范围本规范规定了车门铰链的布置方法及其验证方法。本规范适用于公司新开发的 M］类和叫类汽车。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB15086-1994《汽车门锁及门铰链的性能要求和试验方法》3车门铰链布置3.1车门铰链作用铰链是车身与车门之间实现联接固定的关键部件，是车门主要承重部件，车门绕铰链轴线转动，实现车门开闭功能。3.2车门铰链的基本要求1)门铰链支架可靠性好，满足重复试验要求，且碰撞或受冲击后不脱落；2)门铰链衬套转动灵活，不滞涩；专业 word 可编辑结构设计过程中,是要综合考虑所设计铰链的3）两铰链轴的轴线必须在一条直线上,为了使车门有自动关闭的趋势,铰链轴线应有一定的内倾角度和前倾角度,不宜过大,一般铰链中心线的倾角内倾 1-3°、后倾 1-3。、前倾 1-3°,在通常情况下,铰链中心线都采...
