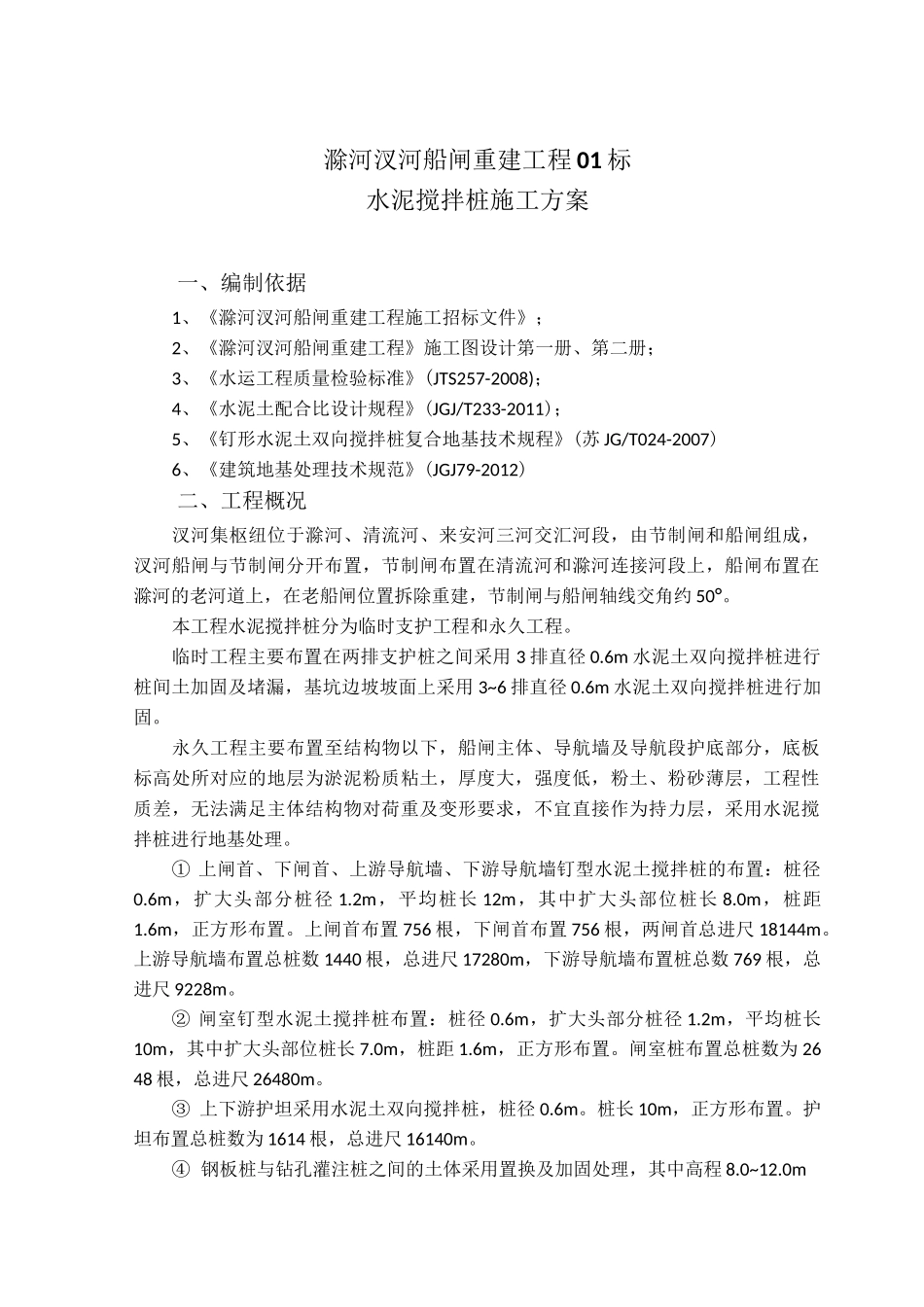

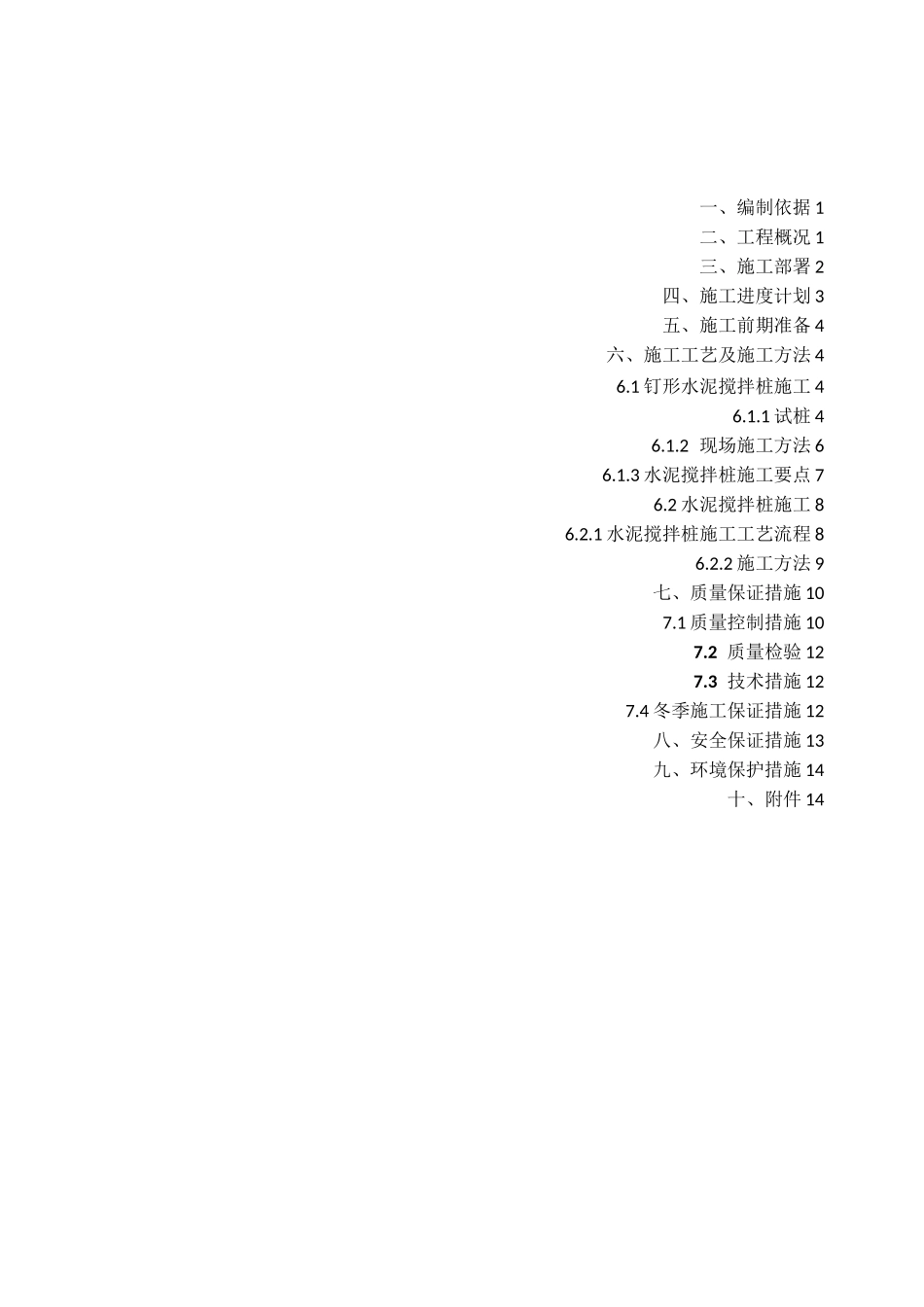

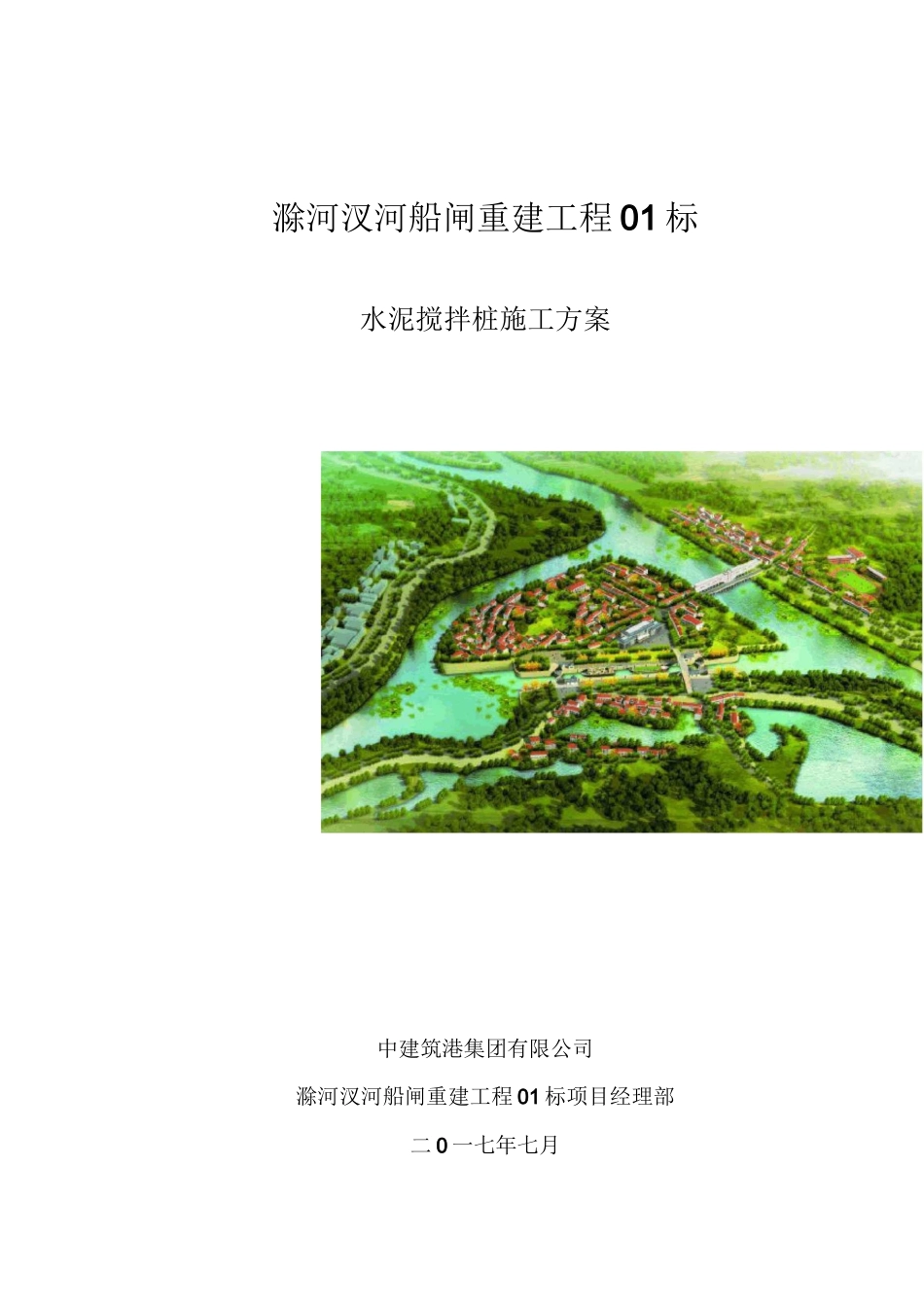

滁河汊河船闸重建工程 01 标水泥搅拌桩施工方案中建筑港集团有限公司滁河汊河船闸重建工程 01 标项目经理部二 0 一七年七月一、编制依据 1二、工程概况 1三、施工部署 2四、施工进度计划 3五、施工前期准备 4六、施工工艺及施工方法 46.1 钉形水泥搅拌桩施工 46.1.1 试桩 46.1.2 现场施工方法 66.1.3 水泥搅拌桩施工要点 76.2 水泥搅拌桩施工 86.2.1 水泥搅拌桩施工工艺流程 86.2.2 施工方法 9七、质量保证措施 107.1 质量控制措施 107.2 质量检验 127.3 技术措施 127.4 冬季施工保证措施 12八、安全保证措施 13九、环境保护措施 14十、附件 14滁河汊河船闸重建工程 01 标水泥搅拌桩施工方案一、编制依据1、《滁河汊河船闸重建工程施工招标文件》;2、《滁河汊河船闸重建工程》施工图设计第一册、第二册;3、《水运工程质量检验标准》(JTS257-2008);4、《水泥土配合比设计规程》(JGJ/T233-2011);5、《钉形水泥土双向搅拌桩复合地基技术规程》(苏 JG/T024-2007)6、《建筑地基处理技术规范》(JGJ79-2012)二、工程概况汊河集枢纽位于滁河、清流河、来安河三河交汇河段,由节制闸和船闸组成,汊河船闸与节制闸分开布置,节制闸布置在清流河和滁河连接河段上,船闸布置在滁河的老河道上,在老船闸位置拆除重建,节制闸与船闸轴线交角约 50°。本工程水泥搅拌桩分为临时支护工程和永久工程。临时工程主要布置在两排支护桩之间采用 3 排直径 0.6m 水泥土双向搅拌桩进行桩间土加固及堵漏,基坑边坡坡面上采用 3~6 排直径 0.6m 水泥土双向搅拌桩进行加固。永久工程主要布置至结构物以下,船闸主体、导航墙及导航段护底部分,底板标高处所对应的地层为淤泥粉质粘土,厚度大,强度低,粉土、粉砂薄层,工程性质差,无法满足主体结构物对荷重及变形要求,不宜直接作为持力层,采用水泥搅拌桩进行地基处理。① 上闸首、下闸首、上游导航墙、下游导航墙钉型水泥土搅拌桩的布置:桩径0.6m,扩大头部分桩径 1.2m,平均桩长 12m,其中扩大头部位桩长 8.0m,桩距1.6m,正方形布置。上闸首布置 756 根,下闸首布置 756 根,两闸首总进尺 18144m。上游导航墙布置总桩数 1440 根,总进尺 17280m,下游导航墙布置桩总数 769 根,总进尺 9228m。② 闸室钉型水泥土搅拌桩布置:桩径 0.6m,扩大头部分桩径 1.2m,平均桩长10m,其中扩大头部位桩长 7.0m,桩距 1.6m,正方形布置。闸室桩布置总桩数为...
