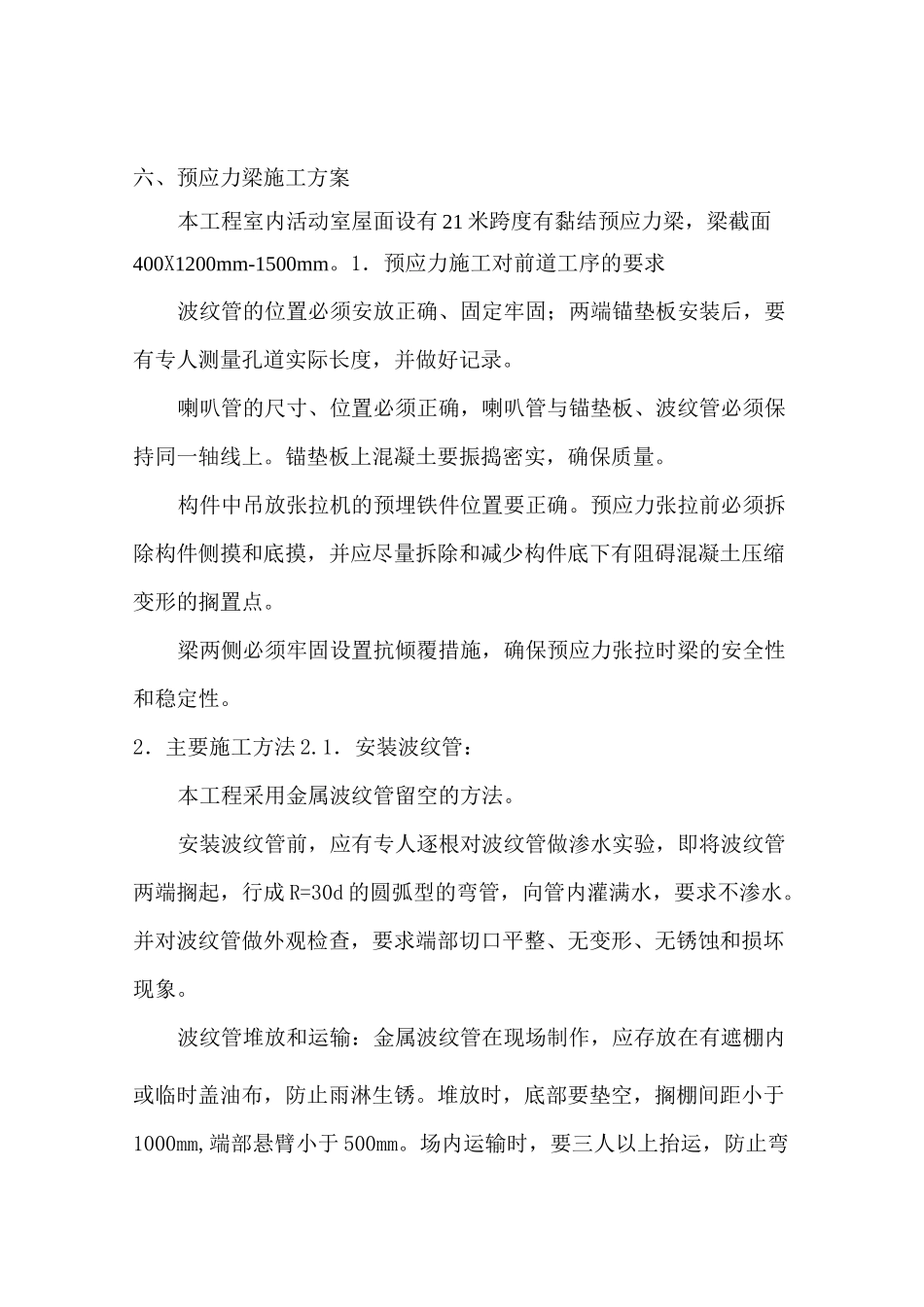

六、预应力梁施工方案本工程室内活动室屋面设有 21 米跨度有黏结预应力梁，梁截面400X1200mm-1500mm。1．预应力施工对前道工序的要求波纹管的位置必须安放正确、固定牢固；两端锚垫板安装后，要有专人测量孔道实际长度，并做好记录。喇叭管的尺寸、位置必须正确，喇叭管与锚垫板、波纹管必须保持同一轴线上。锚垫板上混凝土要振捣密实，确保质量。构件中吊放张拉机的预埋铁件位置要正确。预应力张拉前必须拆除构件侧摸和底摸，并应尽量拆除和减少构件底下有阻碍混凝土压缩变形的搁置点。梁两侧必须牢固设置抗倾覆措施，确保预应力张拉时梁的安全性和稳定性。2．主要施工方法 2.1．安装波纹管：本工程采用金属波纹管留空的方法。安装波纹管前，应有专人逐根对波纹管做渗水实验，即将波纹管两端搁起，行成 R=30d 的圆弧型的弯管，向管内灌满水，要求不渗水。并对波纹管做外观检查，要求端部切口平整、无变形、无锈蚀和损坏现象。波纹管堆放和运输：金属波纹管在现场制作，应存放在有遮棚内或临时盖油布，防止雨淋生锈。堆放时，底部要垫空，搁棚间距小于1000mm,端部悬臂小于 500mm。场内运输时，要三人以上抬运，防止弯折。波纹管的固定：采用“井”字型钢筋架，间距 800MM 左右，用电焊将钢筋井字架焊牢在钢筋上。波纹管穿在“井”字型钢筋中。波纹管相接方法：波纹管之间连接，采用大一号的同类型管做套筒,长度为 250MM，套在外圈，旋入孔道波纹管，以确保混凝土中水泥浆不渗入管内，防止堵孔。波纹管与喇叭管的连接长度要大于 50MM。黑胶布包缠要求同波纹管接头。在波纹管附近进行电焊，气割时，必须用铁皮等隔离保护。2.2 清孔：防止预留孔道被混凝土浆水堵塞十分重要，所以务必做好清孔工作。在混凝土浇注开始后即应清孔。一般可用钢制的清孔棒，由两人来回拉动其两端的 8#铁丝，使通孔棒在波纹管内来回清孔，清出混凝土浆水。遇孔道被混凝土浆水堵塞时，可采用绕性管道清理机清理。在混凝土浇灌之后，对于已清孔的孔道两端孔口必须要用塑料布和麻袋布包扎住，防止杂物、雨水等进入。2.3 检验钢绞线：对于具有化学分析和物理性能实验合格证书的进场的钢绞线，必须按规定，对其技术性能和质量进行逐盘抽样复验，并进行外观检查。要求完全符合技术标准，外观不得有裂缝、毛刺、锈皮、刻伤、压弯等毛病，方能施用。2.4 下料：钢绞线用人工牵引开盘、因盘径大，其伸直性能好，不需调直。下料长度误差控制在 100MM 以内，采用切割机...
