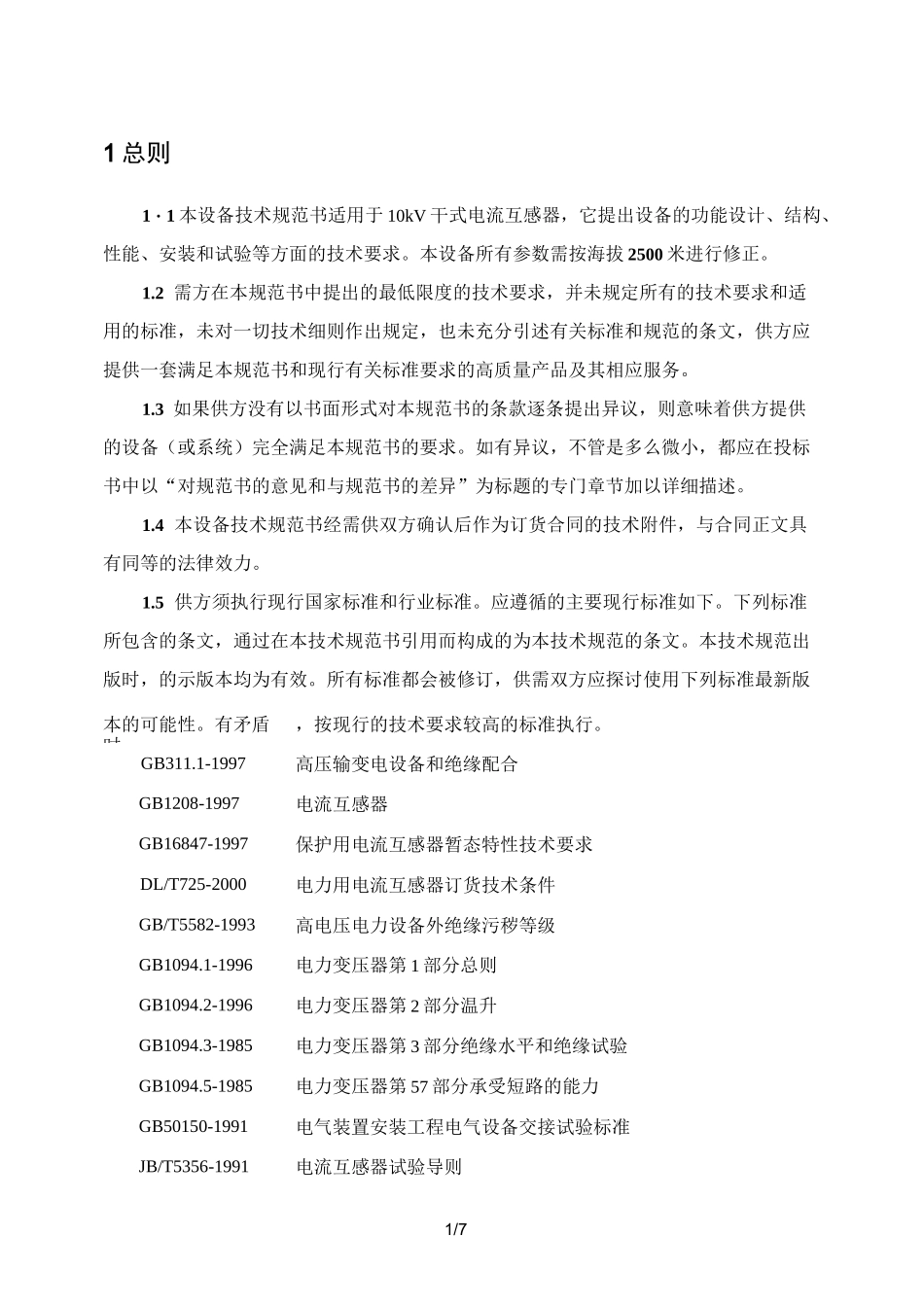

1/71 总则1・1 本设备技术规范书适用于 10kV 干式电流互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。本设备所有参数需按海拔 2500 米进行修正。1.2 需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。1.3 如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。本技术规范出版时，的示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。GB311.1-1997高压输变电设备和绝缘配合GB1208-1997电流互感器GB16847-1997保护用电流互感器暂态特性技术要求DL/T725-2000电力用电流互感器订货技术条件GB/T5582-1993高电压电力设备外绝缘污秽等级GB1094.1-1996电力变压器第 1 部分总则GB1094.2-1996电力变压器第 2 部分温升GB1094.3-1985电力变压器第 3 部分绝缘水平和绝缘试验GB1094.5-1985电力变压器第 57 部分承受短路的能力GB50150-1991电气装置安装工程电气设备交接试验标准JB/T5356-1991电流互感器试验导则2/71.6本设备技术规范书未尽事宜，由需供双方协商确定。2 使用环境条件2・1 海拔高度：2500m。2.2 最大风速：35m/s（离地面高 10m 处待续 10min 的平均最大风速）2・3 月平均最高相对湿度（20°C）：不大于 90%。2・4 日平均最高相对湿度（20C）：不大于 95%。2.5 最高气温：+40C2.6 最低气温：一 25C2・7 最大日平均温差：25C2.8 年平均气温：+22C2・9 日照强度：0.1W/cm2（风速 0.5m/s）2.10 覆冰厚度：20mm。2.11 地震烈度：8 度水平加速度：0.25g 垂直加速度：0.125g2.12 大气条件：大气中无严重侵蚀性和爆炸性介质2.13 系统的接地方式：10kV 系统为中性点不接地。3 技术要求3.1 一次绕组绝缘水平系统标...
