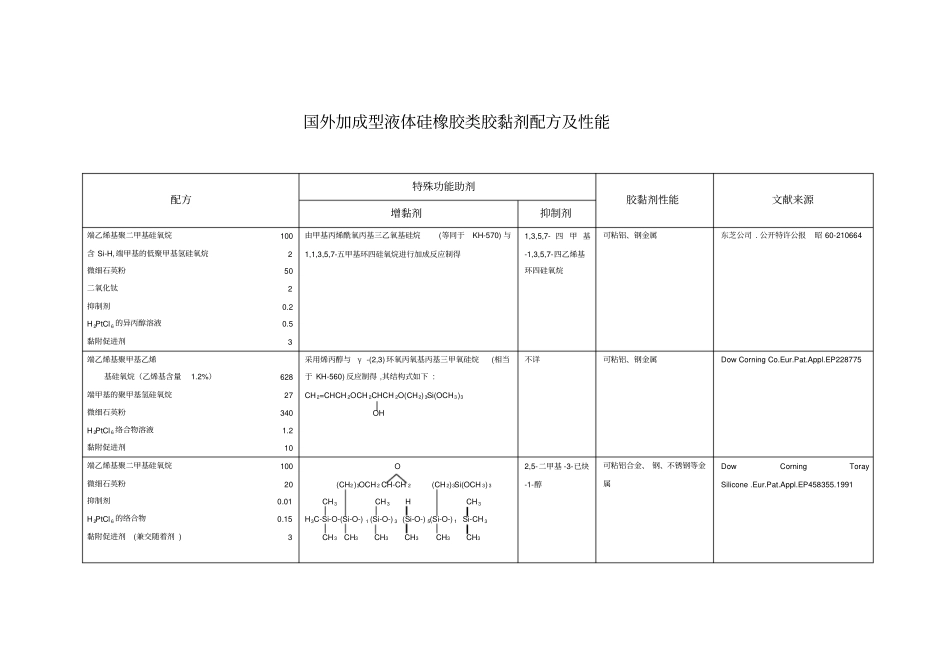

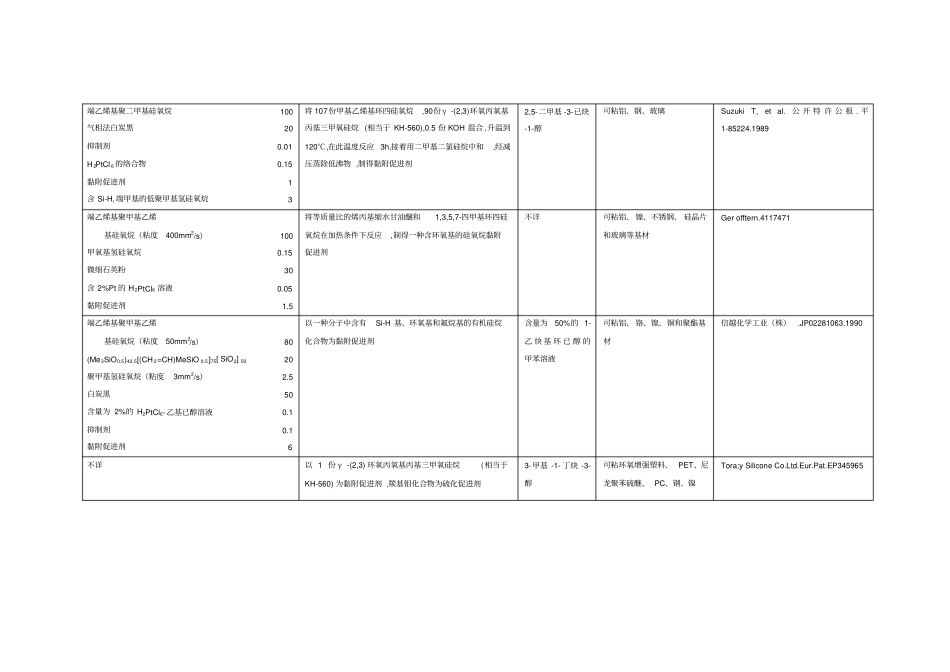

国外加成型液体硅橡胶类胶黏剂配方及性能配方特殊功能助剂胶黏剂性能文献来源增黏剂抑制剂端乙烯基聚二甲基硅氧烷含 Si-H,端甲基的低聚甲基氢硅氧烷微细石英粉二氧化钛抑制剂H 2PtCl 6 的异丙醇溶液黏附促进剂100 2 50 2 0.2 0.5 3 由甲基丙烯酰氧丙基三乙氧基硅烷(等同于KH-570) 与1,1,3,5,7-五甲基环四硅氧烷进行加成反应制得1,3,5,7- 四甲 基-1,3,5,7-四乙烯基环四硅氧烷可粘铝、钢金属东芝公司 . 公开特许公报昭 60-210664端乙烯基聚甲基乙烯基硅氧烷（乙烯基含量1.2%）端甲基的聚甲基氢硅氧烷微细石英粉H 2PtCl 6 络合物溶液黏附促进剂628 27 340 1.2 10采用烯丙醇与γ -(2,3) 环氧丙氧基丙基三甲氧硅烷(相当于 KH-560) 反应制得 ,其结构式如下 : CH 2=CHCH 2OCH 2CHCH 2O(CH2) 3Si(OCH 3)3OH 不详可粘铝、钢金属Dow Corning Co.Eur.Pat.Appl.EP228775 端乙烯基聚二甲基硅氧烷微细石英粉抑制剂H 2PtCl 6 的络合物黏附促进剂(兼交随着剂 ) 100 20 0.01 0.15 3 O (CH2)3OCH 2 CH-CH 2(CH 2)3Si(OCH 3) 3 CH 3CH 3 H CH 3H 3C-Si-O-(Si-O-) 1 (Si-O-) 3 (Si-O-) 5(Si-O-) 1 Si-CH 3CH 3 CH3 CH3 CH3 CH3 CH3 2,5-二甲基 -3-已炔-1-醇可粘铝合金、 钢、不锈钢等金属Dow Corning Toray Silicone .Eur.Pat.Appl.EP458355.1991端乙烯基聚二甲基硅氧烷气相法白炭黑抑制剂H 2PtCl 6 的络合物黏附促进剂含 Si-H,端甲基的低聚甲基氢硅氧烷100 20 0.01 0.15 1 3 将 107 份甲基乙烯基环四硅氧烷,90份 γ -(2,3)环氧丙氧基丙基三甲氧硅烷 (相当于 KH-560),0.5 份 KOH 混合 ,升温到120℃ ,在此温度反应3h,接着用二甲基二氯硅烷中和,经减压蒸除低沸物 ,制得黏附促进剂2,5-二甲基 -3-已炔-1-醇可粘铝、钢、玻璃Suzuki T, et al. 公 开 特 许 公 报 . 平1-85224.1989 端乙烯基聚甲基乙烯基硅氧烷（粘度400mm2/s）甲氧基氢硅氧烷微细石英粉含 2%Pt 的 H 2PtCl6 溶液黏附促进剂100 0.15 30 0.05 1.5 将等质量比的烯丙基缩水甘油醚和1,3,5,7-四甲基环四硅氧烷在加热条件下反应,制得一种含环氧基的硅氧烷黏附促进剂不详可粘铝、 镍、不锈钢、 硅晶片和玻璃等基材Ger offtern.4117471 端乙烯基聚甲基乙烯基硅氧烷（粘度50mm2/s）(Me 3SiO0.5)42.5[(CH 2=CH)MeSiO 0.5]75[ SiO2] 50聚甲基氢硅氧烷（粘度3mm2/s）白炭黑...
