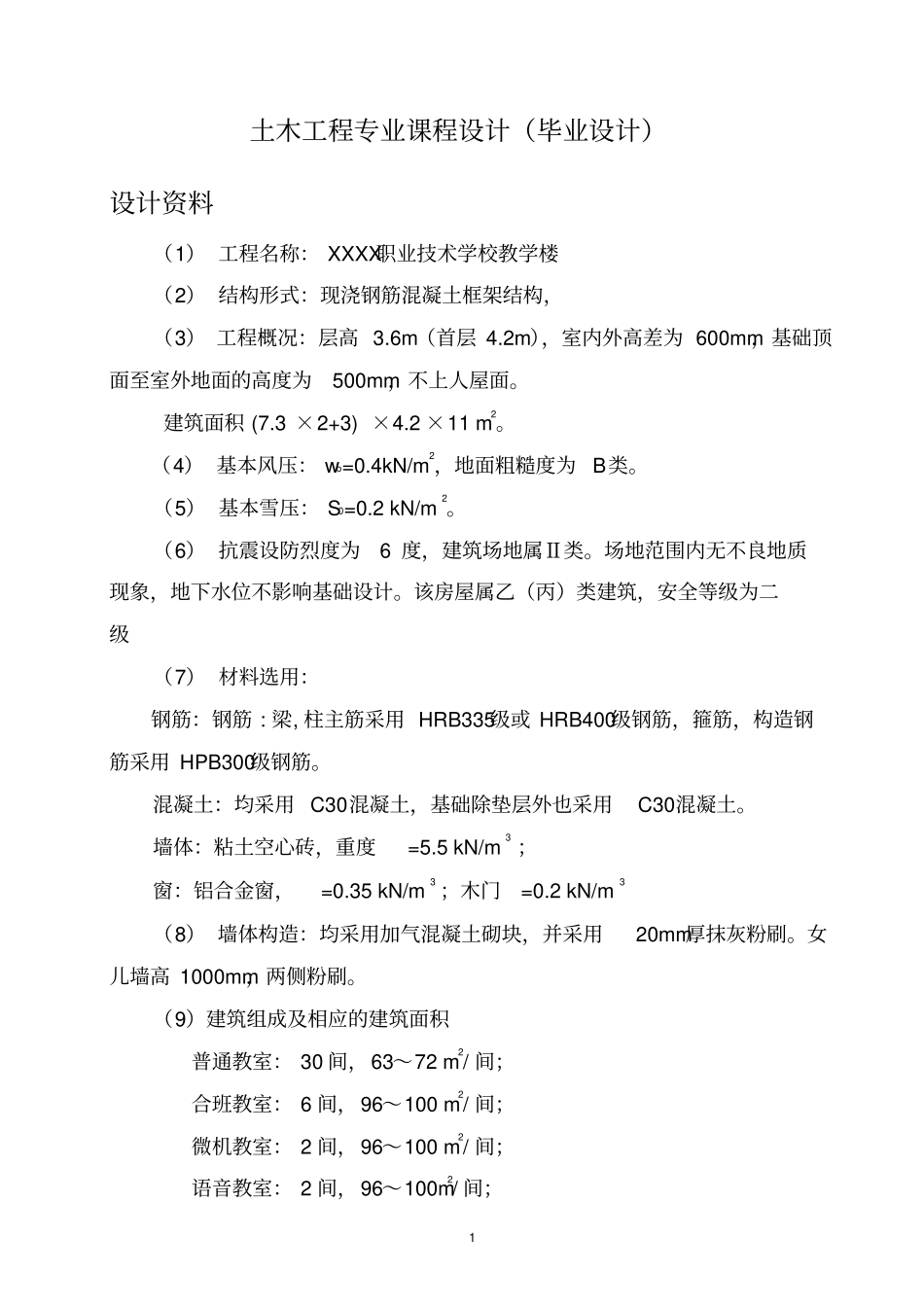

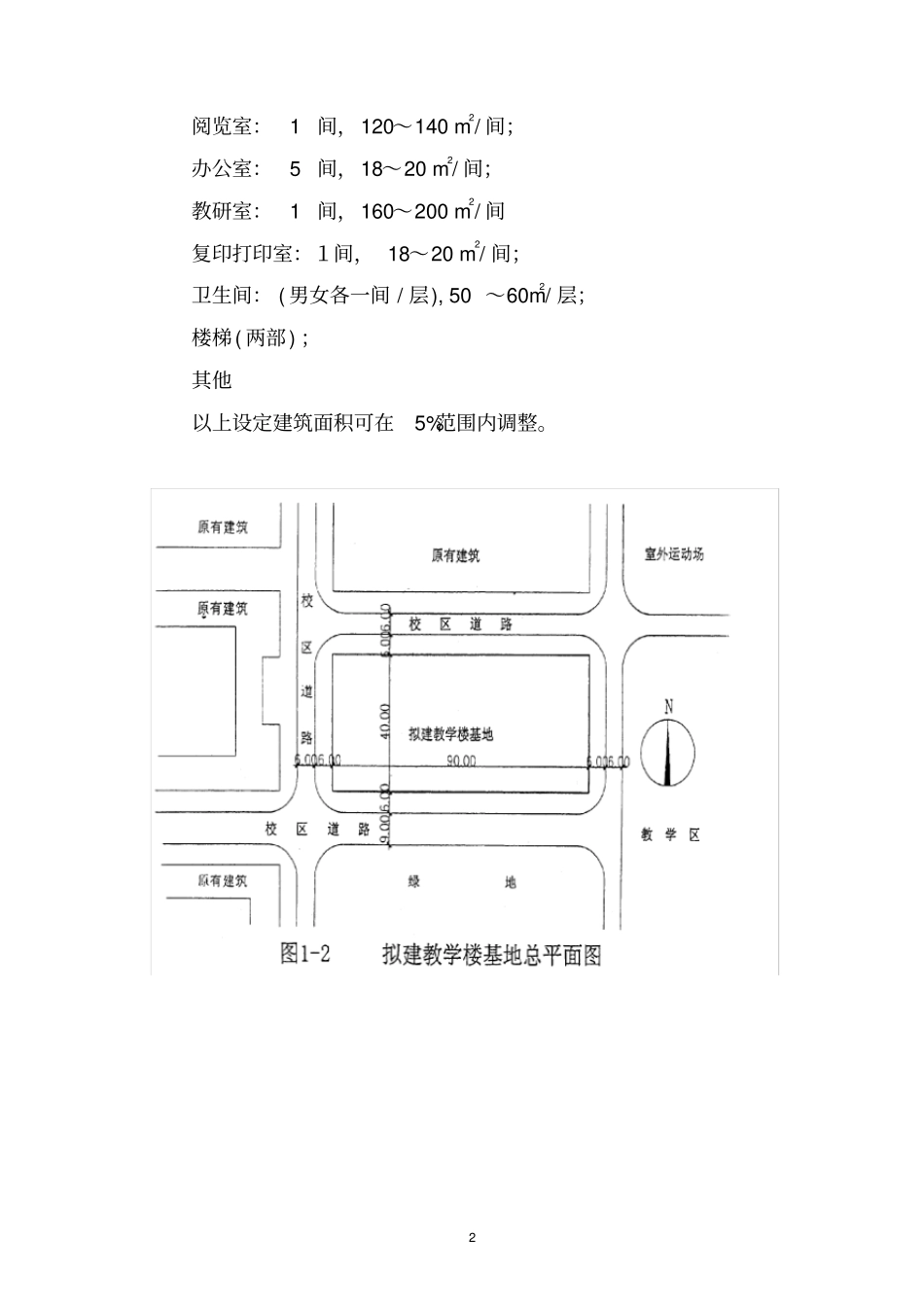

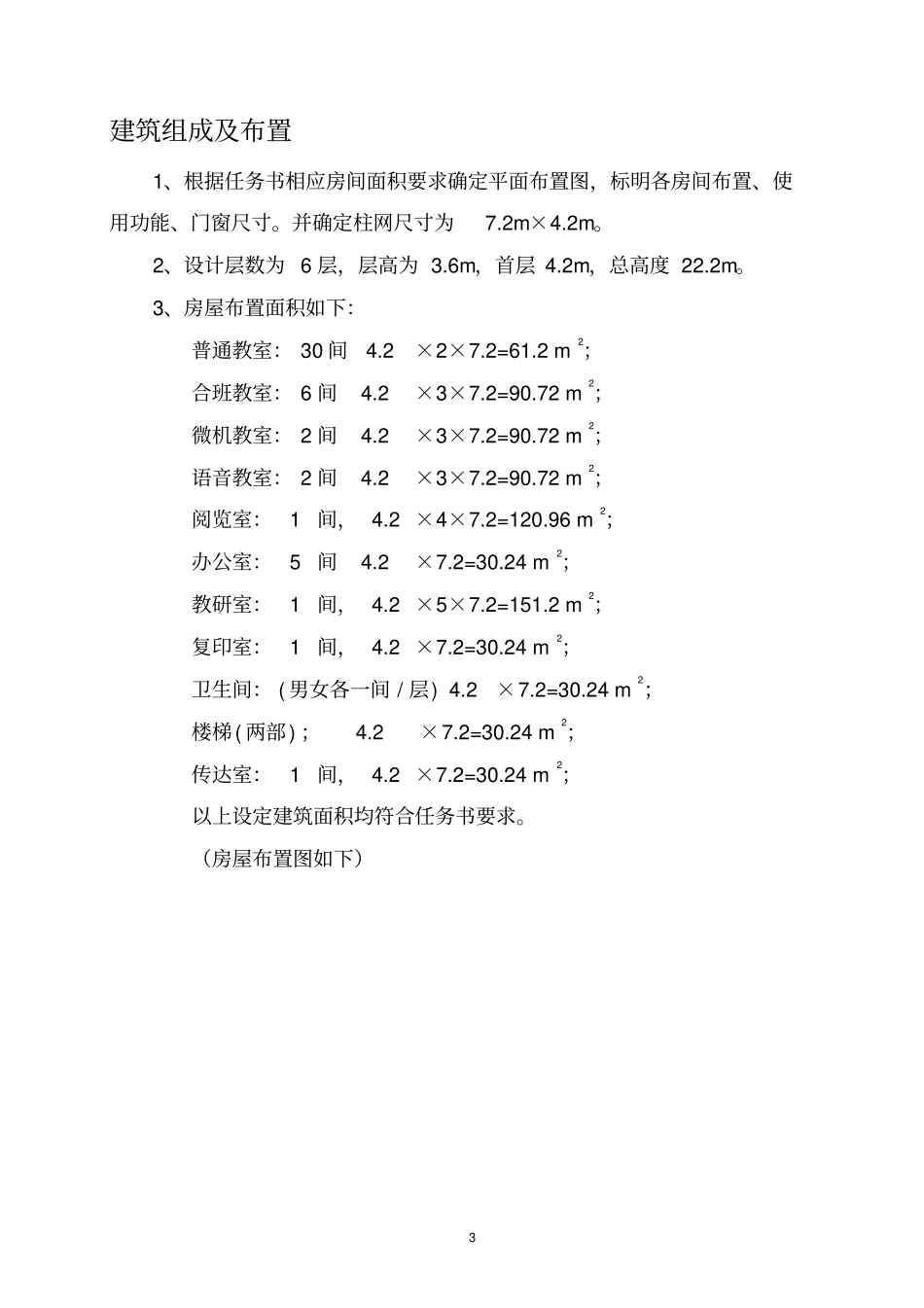

1 土木工程专业课程设计（毕业设计）设计资料（1） 工程名称： XXXX职业技术学校教学楼（2） 结构形式：现浇钢筋混凝土框架结构，（3） 工程概况：层高 3.6m（首层 4.2m），室内外高差为 600mm，基础顶面至室外地面的高度为500mm，不上人屋面。建筑面积 (7.3 ×2+3) ×4.2 ×11 m2。（4） 基本风压： wo=0.4kN/m2，地面粗糙度为B类。（5） 基本雪压： S0=0.2 kN/m2。（6） 抗震设防烈度为6 度，建筑场地属Ⅱ类。场地范围内无不良地质现象，地下水位不影响基础设计。该房屋属乙（丙）类建筑，安全等级为二级（7） 材料选用：钢筋：钢筋 : 梁, 柱主筋采用 HRB335级或 HRB400级钢筋，箍筋，构造钢筋采用 HPB300级钢筋。混凝土：均采用 C30混凝土，基础除垫层外也采用C30混凝土。墙体：粘土空心砖，重度=5.5 kN/m3 ；窗：铝合金窗，=0.35 kN/m3 ；木门=0.2 kN/m3（8） 墙体构造：均采用加气混凝土砌块，并采用20mm厚抹灰粉刷。女儿墙高 1000mm，两侧粉刷。（9）建筑组成及相应的建筑面积普通教室： 30 间，63～72 m2/ 间；合班教室： 6 间，96～100 m2/ 间；微机教室： 2 间，96～100 m2/ 间；语音教室： 2 间，96～100m2/ 间；2 阅览室： 1 间，120～140 m2/ 间；办公室： 5 间，18～20 m2/ 间；教研室： 1 间，160～200 m2/ 间复印打印室：１间， 18～20 m2/ 间；卫生间： ( 男女各一间 / 层), 50 ～60m2/ 层；楼梯( 两部) ；其他以上设定建筑面积可在5%范围内调整。3 建筑组成及布置1、根据任务书相应房间面积要求确定平面布置图，标明各房间布置、使用功能、门窗尺寸。并确定柱网尺寸为7.2m×4.2m。2、设计层数为 6 层，层高为 3.6m，首层 4.2m，总高度 22.2m。3、房屋布置面积如下：普通教室： 30 间 4.2×2×7.2=61.2 m2；合班教室： 6 间 4.2×3×7.2=90.72 m2；微机教室： 2 间 4.2×3×7.2=90.72 m2；语音教室： 2 间 4.2×3×7.2=90.72 m2；阅览室： 1 间， 4.2 ×4×7.2=120.96 m2；办公室： 5 间 4.2×7.2=30.24 m2；教研室： 1 间， 4.2 ×5×7.2=151.2 m2；复印室： 1 间， 4.2 ×7.2=30.24 m2；卫生间： ( 男女各一间 / 层) 4.2×7.2=30.24 m2；楼梯( 两部) ； 4.2×7.2=30.24 m2；传达室： 1 间， 4.2 ×7.2=30.24 m2；以上设定建筑面积均符合任务书要求。（房屋布置图如下）4 1层平面布置图5...
