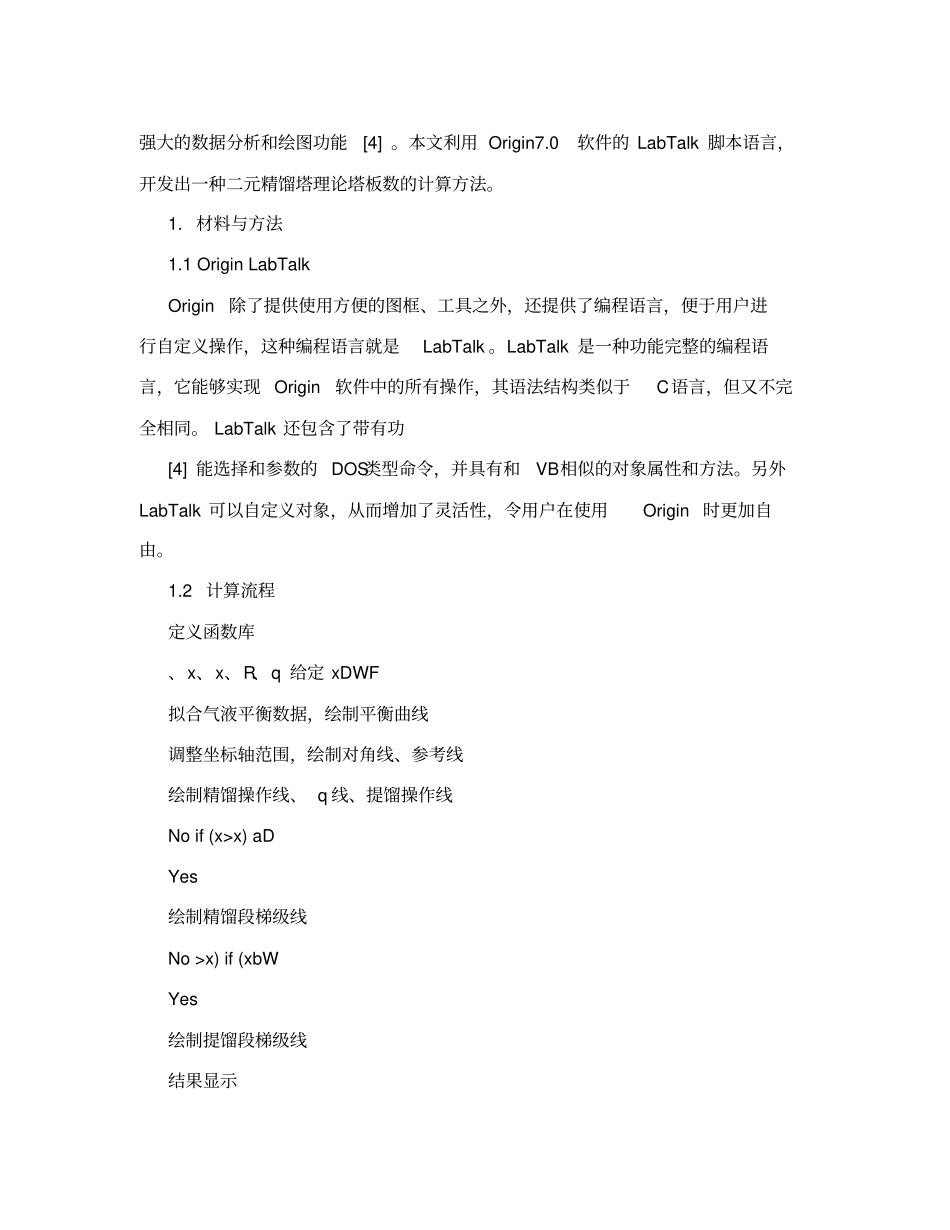

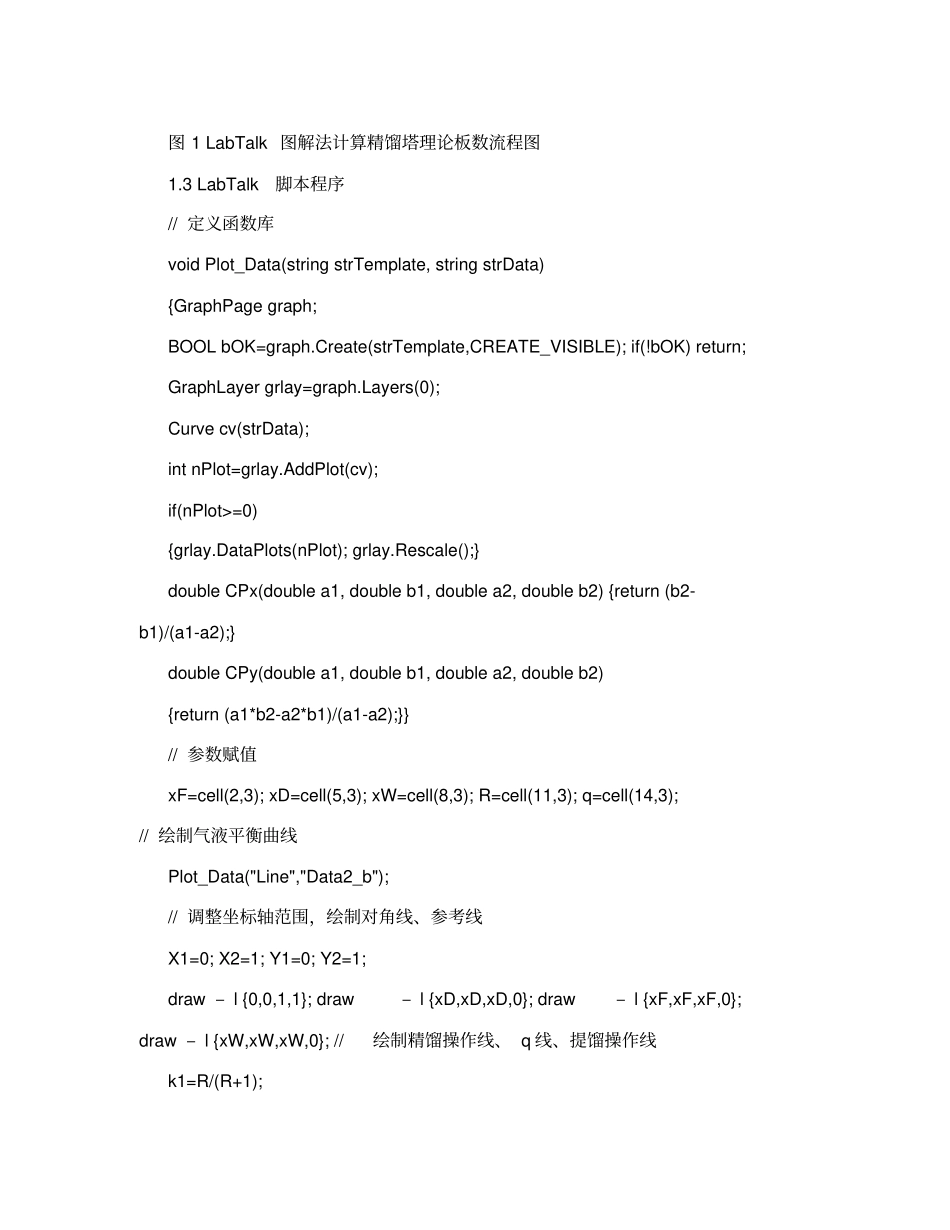

基于 Origin LabTalk 的精馏塔理论塔板数计算张巍青 余 静 张宜飞 赵 强 赵媛媛 化学与化工学院指导教师 : 于 涛 化学与化工学院摘 要: 开发了一种使用 Origin软件对精馏实验数据进行图解法处理的方法，以苯——甲苯混合液实验体系为例，对实验数据进行处理，通过LabTalk 脚本语言绘制出梯级图，以图解法分别求解出实验所需理论塔板数和加料板位置。结果表明该方法具有方便、快捷、准确性高的特点，并且可以有效提高学生的计算机数据处理能力。关键词 : 精馏实验 ; 精馏计算 ; 图解法 ;Origin软件前 言精馏是工业生产中一种重要的传质单元操作，利用液体混合物中各组分间挥发度的差异，以热能为媒介，实现混合物的高纯度分离，广泛应用于石油、化工、轻工、食品、冶金等行业。因此，精馏实验也是化工原理实验中最重要的实验之一，在计算精馏塔理论板数时，[1] 一般采用逐板计算法 (Lewis — Mathson 法) 或图解法 (McCabe,Thiele 法) 。其中逐板计算法以双组分精馏的平衡线方程和操作线方程为基础，在计算过程中交替使用这两个方程求算塔内气液相组成，从而确定精馏所需理论板数。图解法的基本原理与逐板计算法完全相同，只是分别用相平衡曲线和操作线代替了逐板计算法中的相平衡方程和操作线方程，并用画直角梯形线的方法代替了繁杂的计算。图解法的优点在于简便和直观，但准确性和可靠性也相对较差。而借助计算机软件辅助进行数据与图形处理，不仅可以减少人为误差、提高效[2-3] 率和精确度，还可有效地锻炼学生计算机应用能力，培养其科学研究素养。 Origin 是美国 OriginLab 公司开发的一种图形可视化和数据分析软件，具有强大的数据分析和绘图功能[4] 。本文利用 Origin7.0软件的 LabTalk 脚本语言，开发出一种二元精馏塔理论塔板数的计算方法。1. 材料与方法1.1 Origin LabTalk Origin除了提供使用方便的图框、工具之外，还提供了编程语言，便于用户进行自定义操作，这种编程语言就是LabTalk 。LabTalk 是一种功能完整的编程语言，它能够实现 Origin软件中的所有操作，其语法结构类似于C语言，但又不完全相同。 LabTalk 还包含了带有功[4] 能选择和参数的 DOS类型命令，并具有和VB相似的对象属性和方法。另外LabTalk 可以自定义对象，从而增加了灵活性，令用户在使用Origin 时更加自由。1.2 计算流程定义函数库、x、x、R、q 给定 xDWF 拟合气液平衡数据，绘制平衡曲线调整坐标...
