基于单片机交通灯控制系统VIP免费

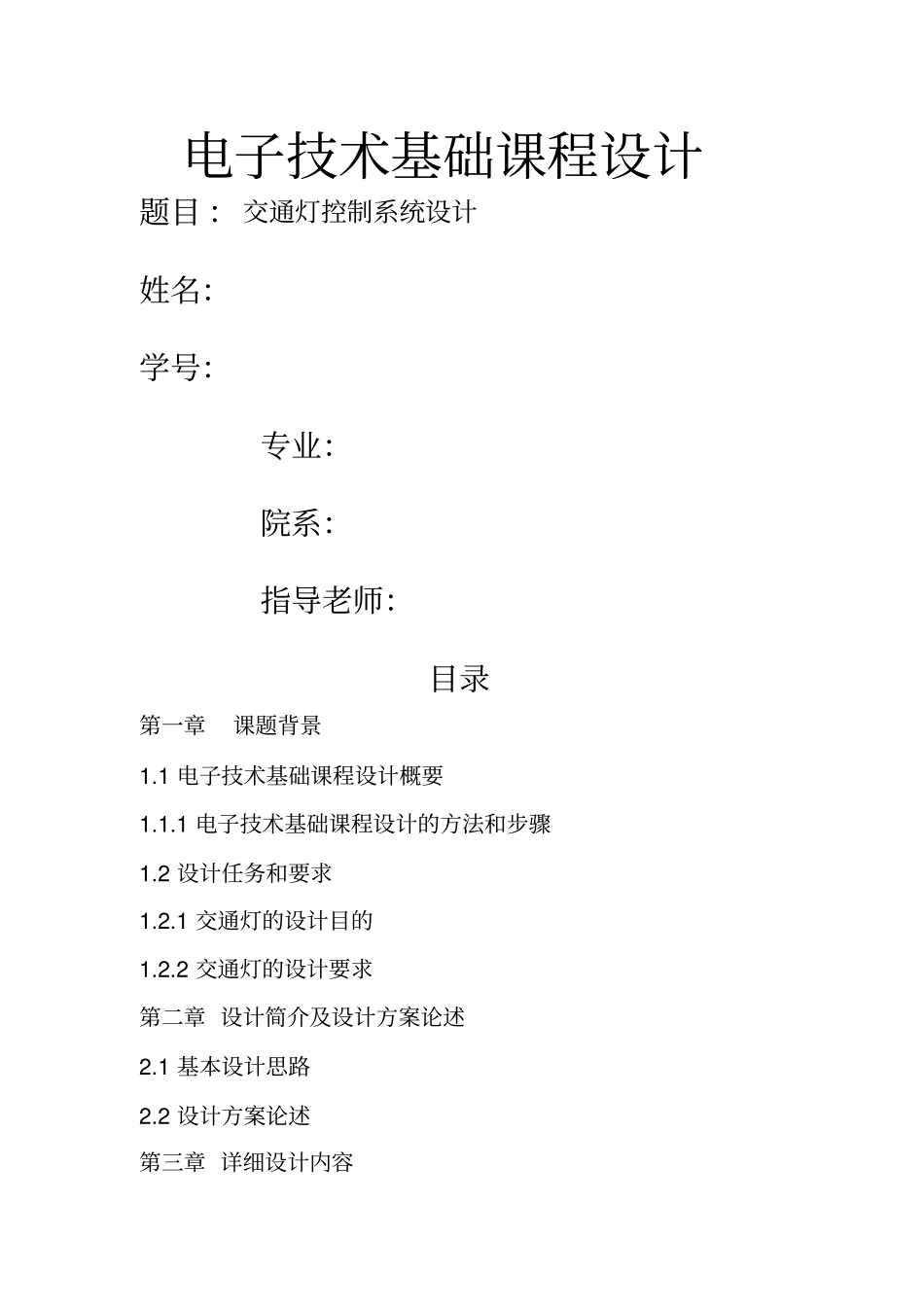

基于单片机交通灯控制系统_第1页
1/14

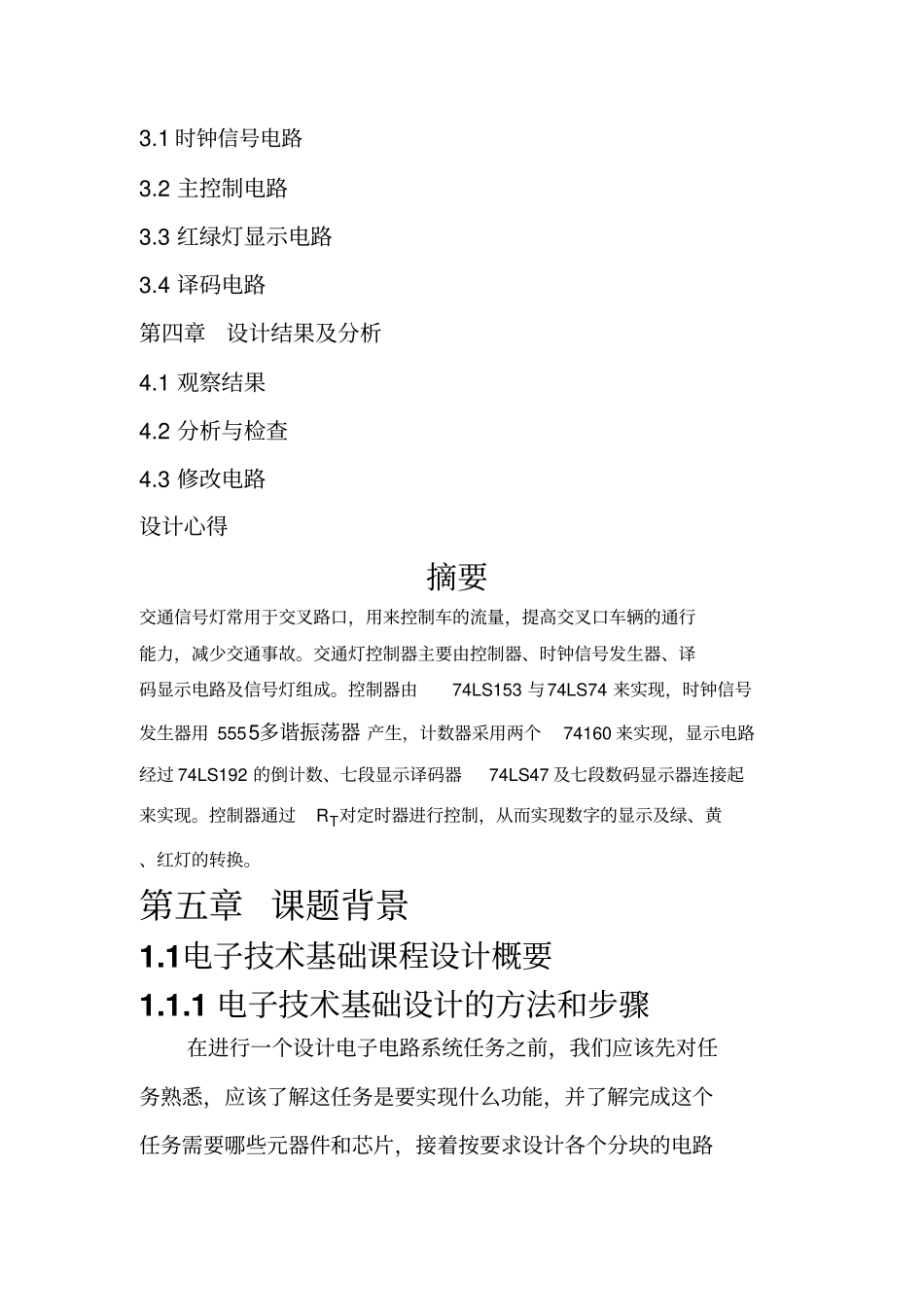

基于单片机交通灯控制系统_第2页
2/14

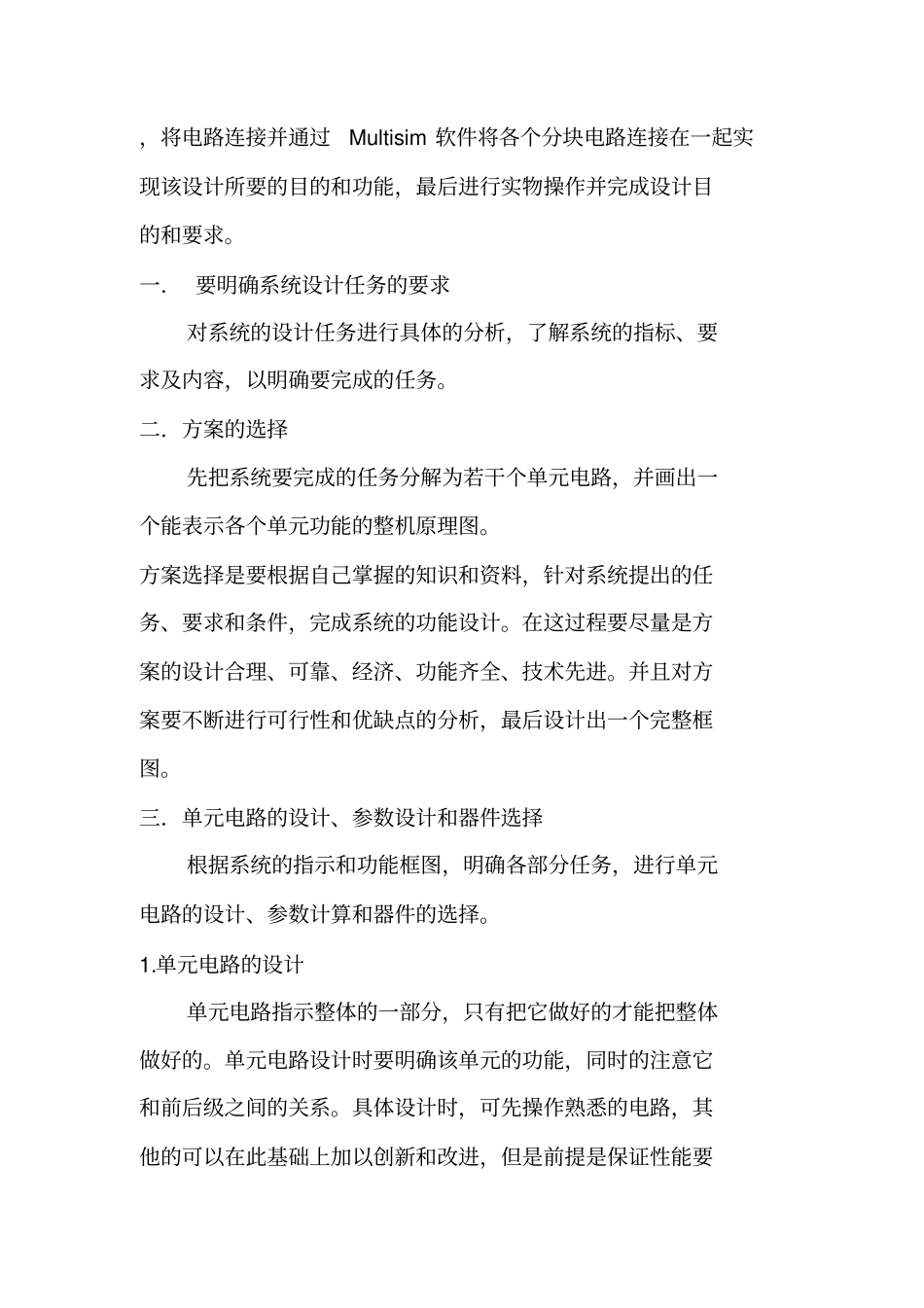

基于单片机交通灯控制系统_第3页
3/14
电子技术基础课程设计题目 :交通灯控制系统设计姓名:学号:专业:院系:指导老师:目录第一章课题背景1.1 电子技术基础课程设计概要1.1.1 电子技术基础课程设计的方法和步骤1.2 设计任务和要求1.2.1 交通灯的设计目的1.2.2 交通灯的设计要求第二章 设计简介及设计方案论述2.1 基本设计思路2.2 设计方案论述第三章 详细设计内容3.1 时钟信号电路3.2 主控制电路3.3 红绿灯显示电路3.4 译码电路第四章设计结果及分析4.1 观察结果4.2 分析与检查4.3 修改电路设计心得摘要交通信号灯常用于交叉路口,用来控制车的流量,提高交叉口车辆的通行能力,减少交通事故。交通灯控制器主要由控制器、时钟信号发生器、译码显示电路及信号灯组成。控制器由74LS153 与74LS74 来实现,时钟信号发生器用 5555多谐振荡器 产生,计数器采用两个74160 来实现,显示电路经过 74LS192 的倒计数、七段显示译码器74LS47 及七段数码显示器连接起来实现。控制器通过RT对定时器进行控制,从而实现数字的显示及绿、黄、红灯的转换。第五章 课题背景1.1电子技术基础课程设计概要1.1.1 电子技术基础设计的方法和步骤在进行一个设计电子电路系统任务之前,我们应该先对任务熟悉,应该了解这任务是要实现什么功能,并了解完成这个任务需要哪些元器件和芯片,接着按要求设计各个分块的电路,将电路连接并通过Multisim 软件将各个分块电路连接在一起实现该设计所要的目的和功能,最后进行实物操作并完成设计目的和要求。一. 要明确系统设计任务的要求对系统的设计任务进行具体的分析,了解系统的指标、要求及内容,以明确要完成的任务。二.方案的选择先把系统要完成的任务分解为若干个单元电路,并画出一个能表示各个单元功能的整机原理图。方案选择是要根据自己掌握的知识和资料,针对系统提出的任务、要求和条件,完成系统的功能设计。在这过程要尽量是方案的设计合理、可靠、经济、功能齐全、技术先进。并且对方案要不断进行可行性和优缺点的分析,最后设计出一个完整框图。三.单元电路的设计、参数设计和器件选择根据系统的指示和功能框图,明确各部分任务,进行单元电路的设计、参数计算和器件的选择。1.单元电路的设计单元电路指示整体的一部分,只有把它做好的才能把整体做好的。单元电路设计时要明确该单元的功能,同时的注意它和前后级之间的关系。具体设计时,可先操作熟悉的电路,其他的可以在此基础上加以创新和改进,但是前提是保证性能...
