基坑工程课程设计-2017淮阴工学院VIP免费

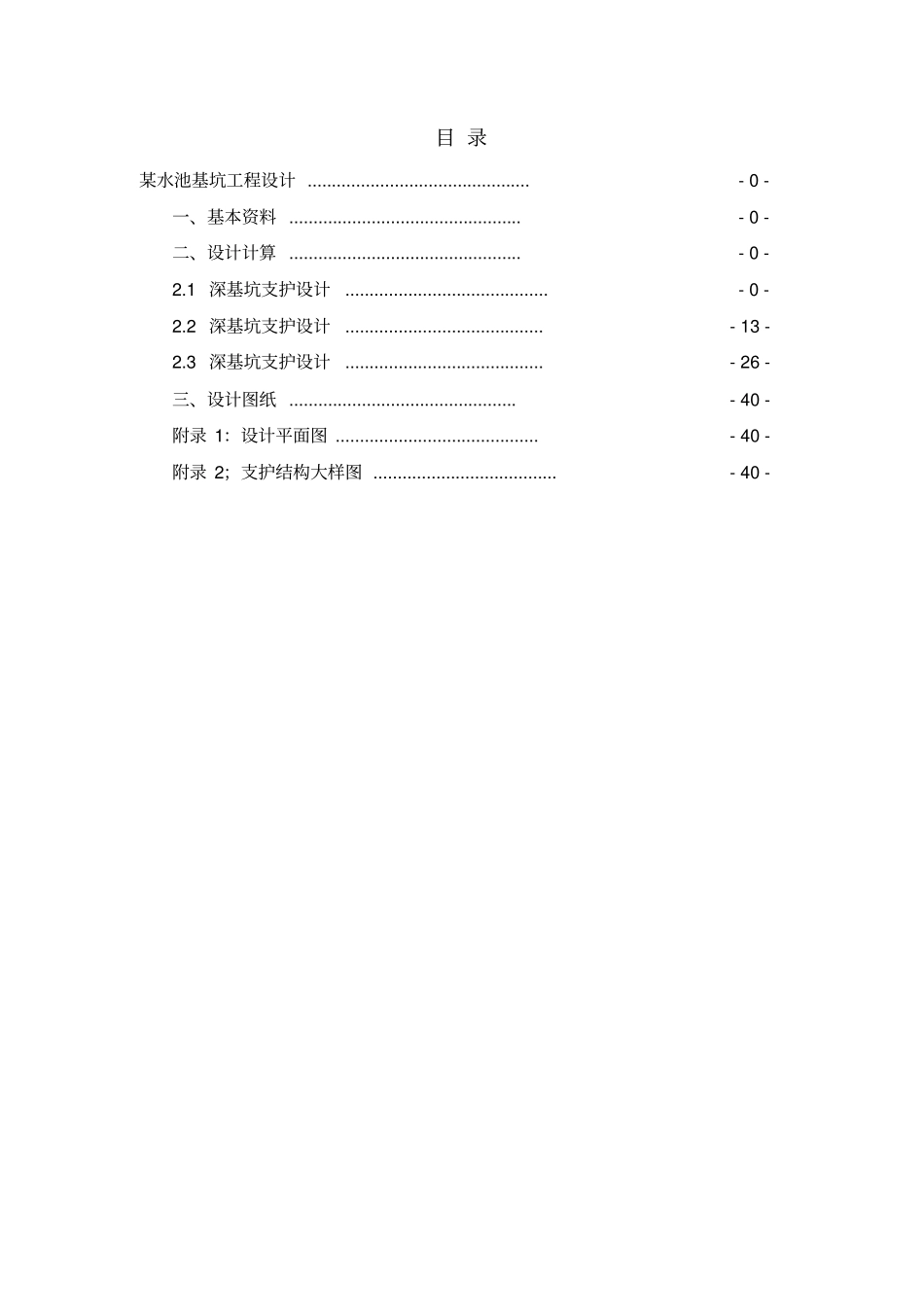

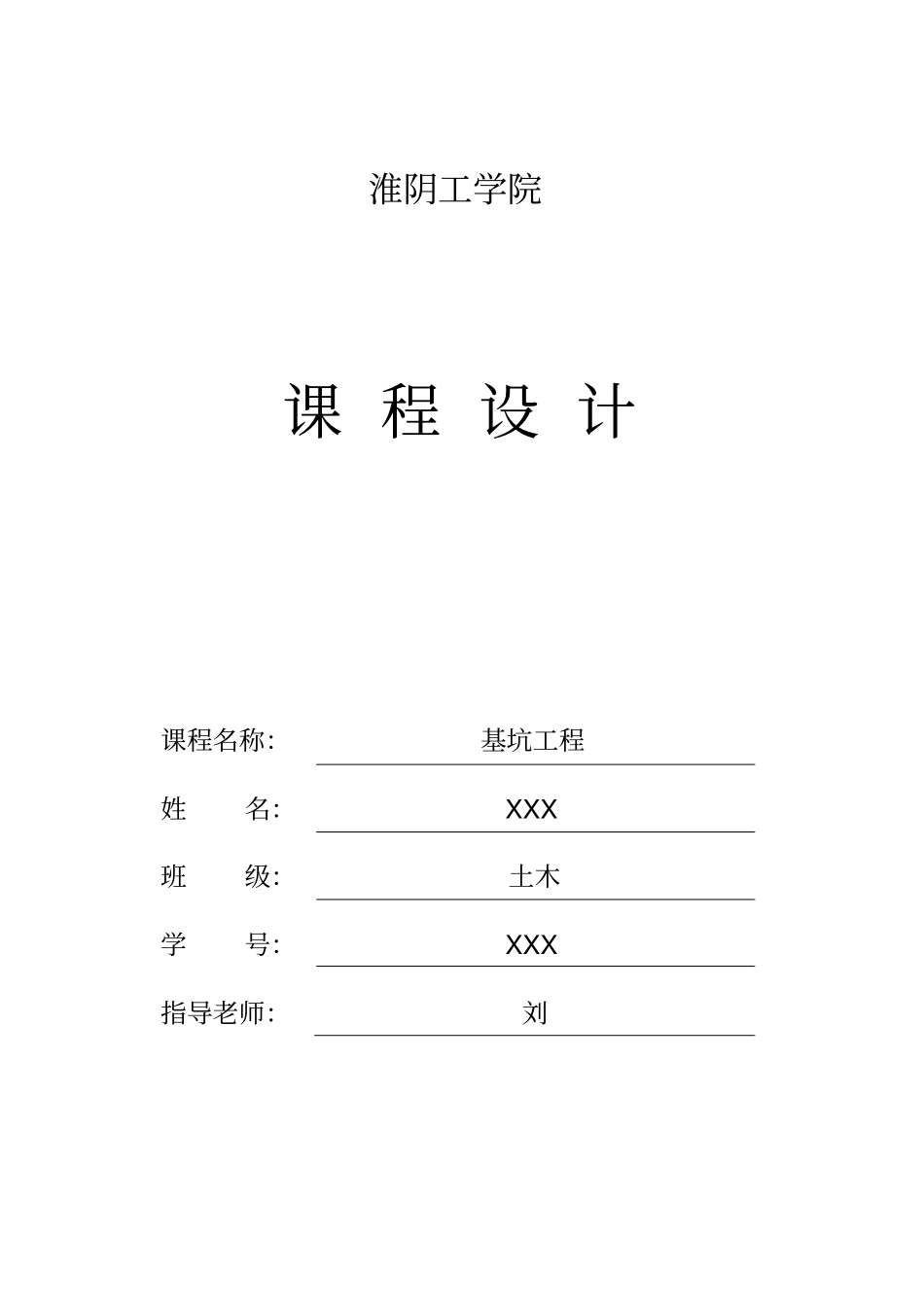

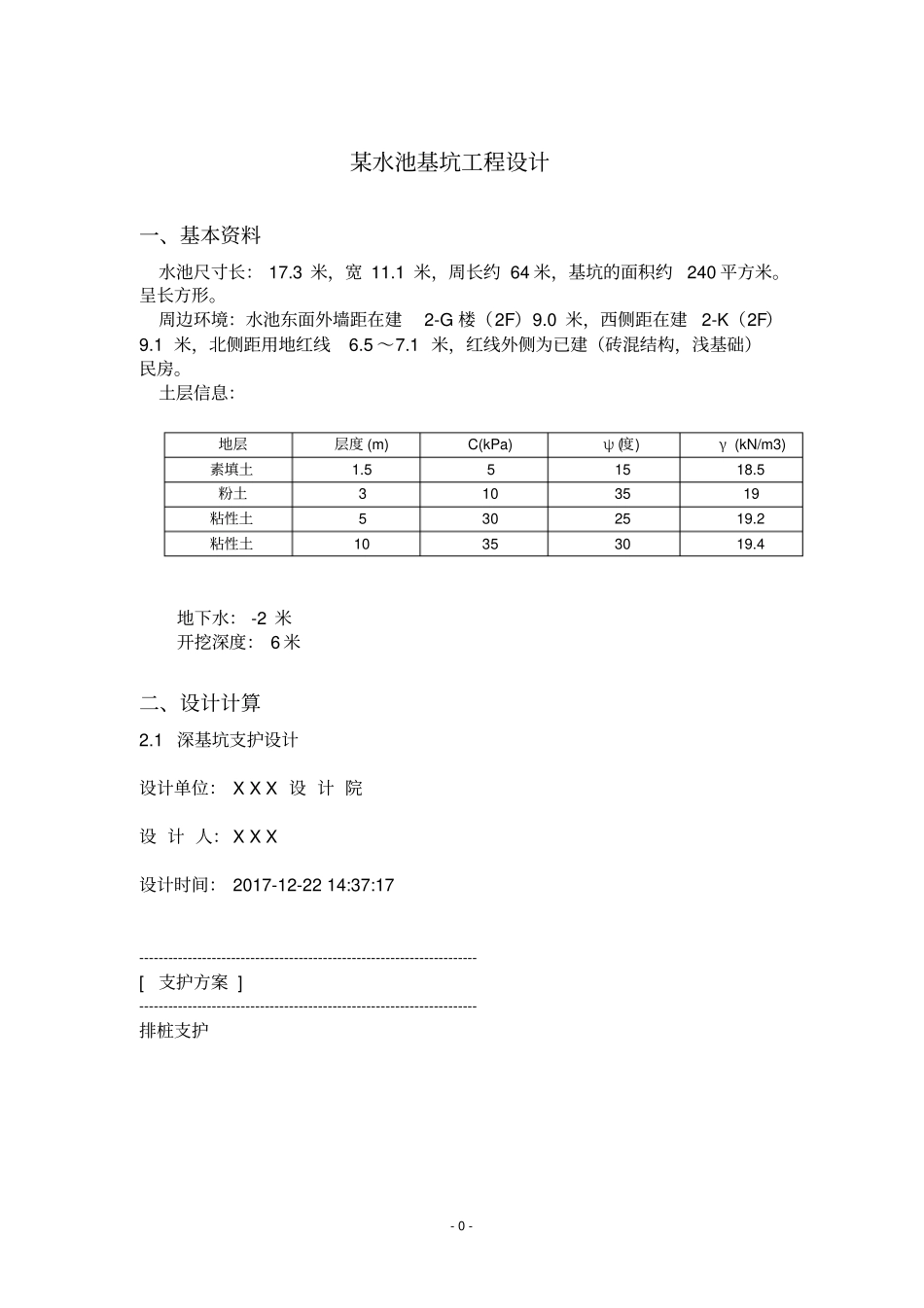

淮阴工学院课 程 设 计课程名称：基坑工程姓名：XXX 班级：土木学号：XXX 指导老师：刘目 录某水池基坑工程设计 .............................................. - 0 -一、基本资料 ................................................ - 0 -二、设计计算 ................................................ - 0 -2.1 深基坑支护设计.......................................... - 0 -2.2 深基坑支护设计......................................... - 13 -2.3 深基坑支护设计......................................... - 26 -三、设计图纸 ............................................... - 40 -附录 1：设计平面图 .......................................... - 40 -附录 2；支护结构大样图 ...................................... - 40 -- 0 - 某水池基坑工程设计一、基本资料水池尺寸长： 17.3 米，宽 11.1 米，周长约 64 米，基坑的面积约240 平方米。呈长方形。周边环境：水池东面外墙距在建2-G 楼（2F）9.0 米，西侧距在建2-K（2F）9.1 米，北侧距用地红线6.5 ～7.1 米，红线外侧为已建（砖混结构，浅基础）民房。土层信息：地下水： -2 米开挖深度： 6 米二、设计计算2.1 深基坑支护设计设计单位： X X X 设 计 院设 计 人： X X X设计时间： 2017-12-22 14:37:17----------------------------------------------------------------------[ 支护方案 ]----------------------------------------------------------------------排桩支护地层层度 (m) C(kPa) ψ (度) γ (kN/m3)素填土1.5 5 15 18.5 粉土3 10 35 19 粘性土5 30 25 19.2 粘性土10 35 30 19.4 - 1 - ----------------------------------------------------------------------[ 基本信息 ]----------------------------------------------------------------------内力计算方法增量法规范与规程《建筑基坑支护技术规程》JGJ 120-99基坑等级二级基坑侧壁重要性系数γ 01.00基坑深度 H(m)6.000嵌固深度 (m)4.000桩顶标高 (m)-1.000桩截面类型圆形└桩直径 (m)1.000桩间距 (m)1.400混凝土强度等级C30有无冠梁有├冠梁宽度 (m) 1.000├冠梁高度 (m) 0.800└水平侧向刚度 (MN/m) 1.923放坡级数1超载个数2支护结构上的水平集中力0- 2 - ------------...
