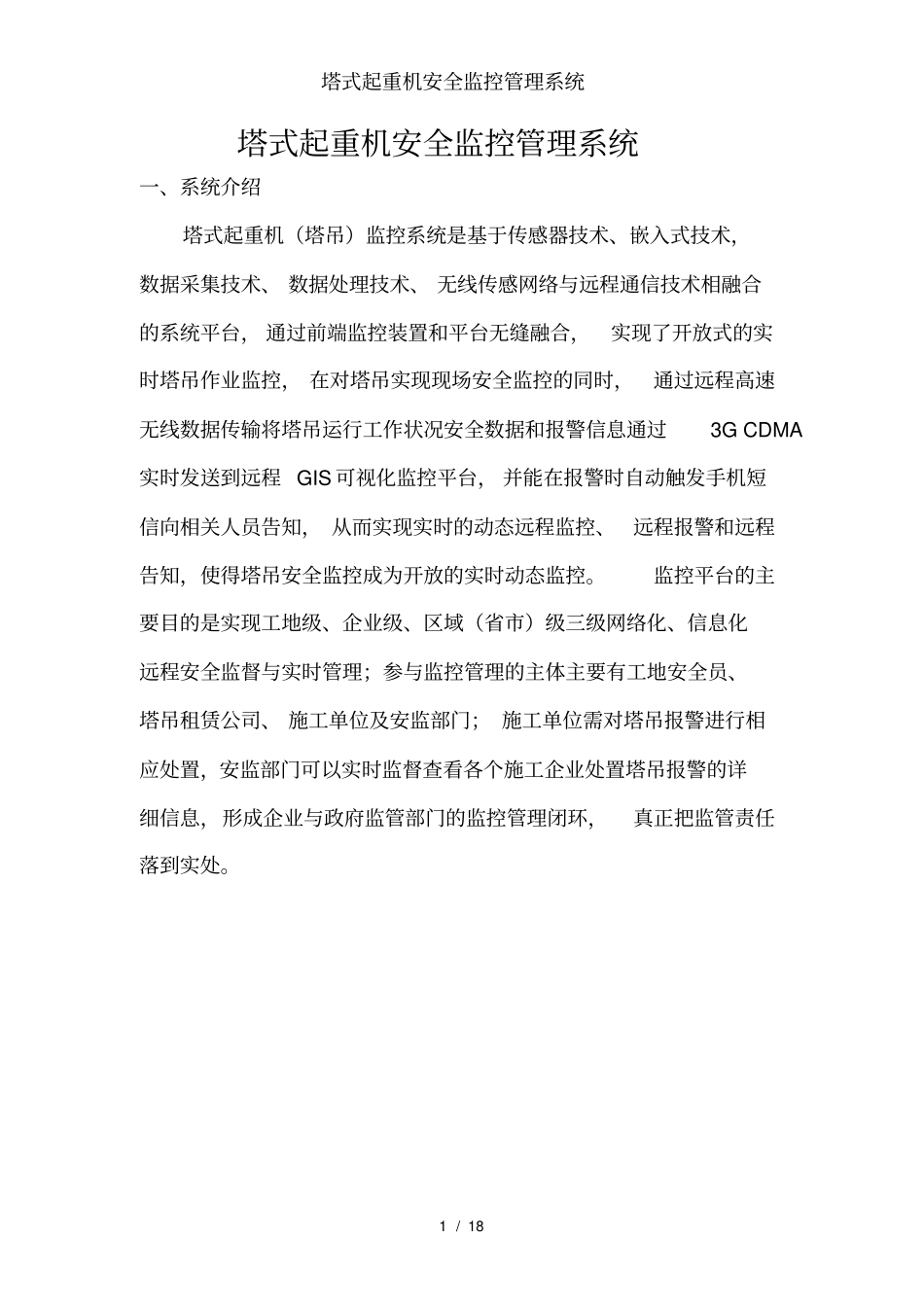

塔式起重机安全监控管理系统1 / 18 塔式起重机安全监控管理系统一、系统介绍塔式起重机（塔吊）监控系统是基于传感器技术、嵌入式技术，数据采集技术、 数据处理技术、 无线传感网络与远程通信技术相融合的系统平台， 通过前端监控装置和平台无缝融合，实现了开放式的实时塔吊作业监控， 在对塔吊实现现场安全监控的同时，通过远程高速无线数据传输将塔吊运行工作状况安全数据和报警信息通过3G CDMA实时发送到远程 GIS 可视化监控平台， 并能在报警时自动触发手机短信向相关人员告知， 从而实现实时的动态远程监控、远程报警和远程告知，使得塔吊安全监控成为开放的实时动态监控。监控平台的主要目的是实现工地级、企业级、区域（省市）级三级网络化、信息化远程安全监督与实时管理；参与监控管理的主体主要有工地安全员、塔吊租赁公司、 施工单位及安监部门； 施工单位需对塔吊报警进行相应处置，安监部门可以实时监督查看各个施工企业处置塔吊报警的详细信息，形成企业与政府监管部门的监控管理闭环，真正把监管责任落到实处。塔式起重机安全监控管理系统2 / 18 二、系统架构图1系统架构及系统逻辑示意图塔式起重机安全监控管理系统3 / 18 三 、 系 统 功 能图2系统功能模块示意图、塔吊监管GIS 地图塔式起重机安全监控管理系统4 / 18 图3项目塔吊在线实时图、单塔在线实时运行图塔式起重机安全监控管理系统5 / 18 四、产品功能塔吊运行监控硬件设备综合利用微电子技术、信息传感技术和即时通讯技术，将塔吊的主要安全装置，包括力矩限制器、起重量限制器、幅度限位器、回转限位器及高度限位器的各项运行数据进行采集、记录和存储。包括塔吊荷载监控仪、 塔吊防碰撞监控仪和塔吊区域保护监控仪3种仪器设备，主要用于平臂和动臂两种塔吊，用户可根据工程实际需要进行选配。《塔机安全监控管理系统》实现了从地基基础的设计，到塔吊安全专项方案编制，力和力矩监控，防碰撞功能，以及强大的系统监控平台，构建一个全过程、全方位的塔吊监控系统，对塔吊作业的安全能起到更好的保障作用。1、塔吊在线备案功能系统平台可以提供在线塔吊资质备案，并提供电子地图，准确定位塔吊安装位置，对塔吊作业状况及时掌控。2、作 业 数 据记 录 及 存 储 功 能 塔吊黑匣子以 10ms为采样周期， 至少存储最近 16000条工作循环对应的最大力矩及时间，并且记录只可读取不可随意更改。3、动 态 实 时 显 示 功...
