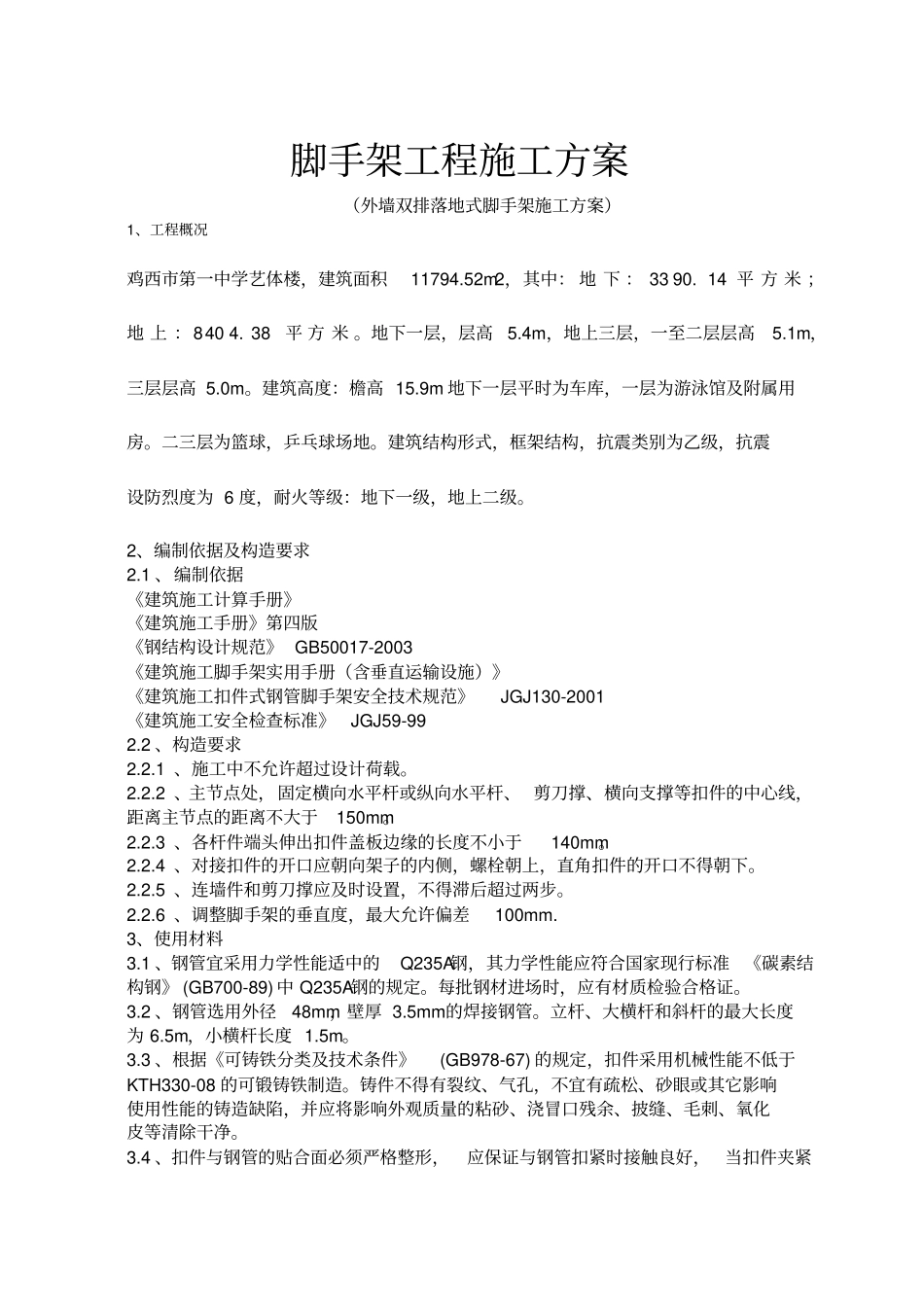

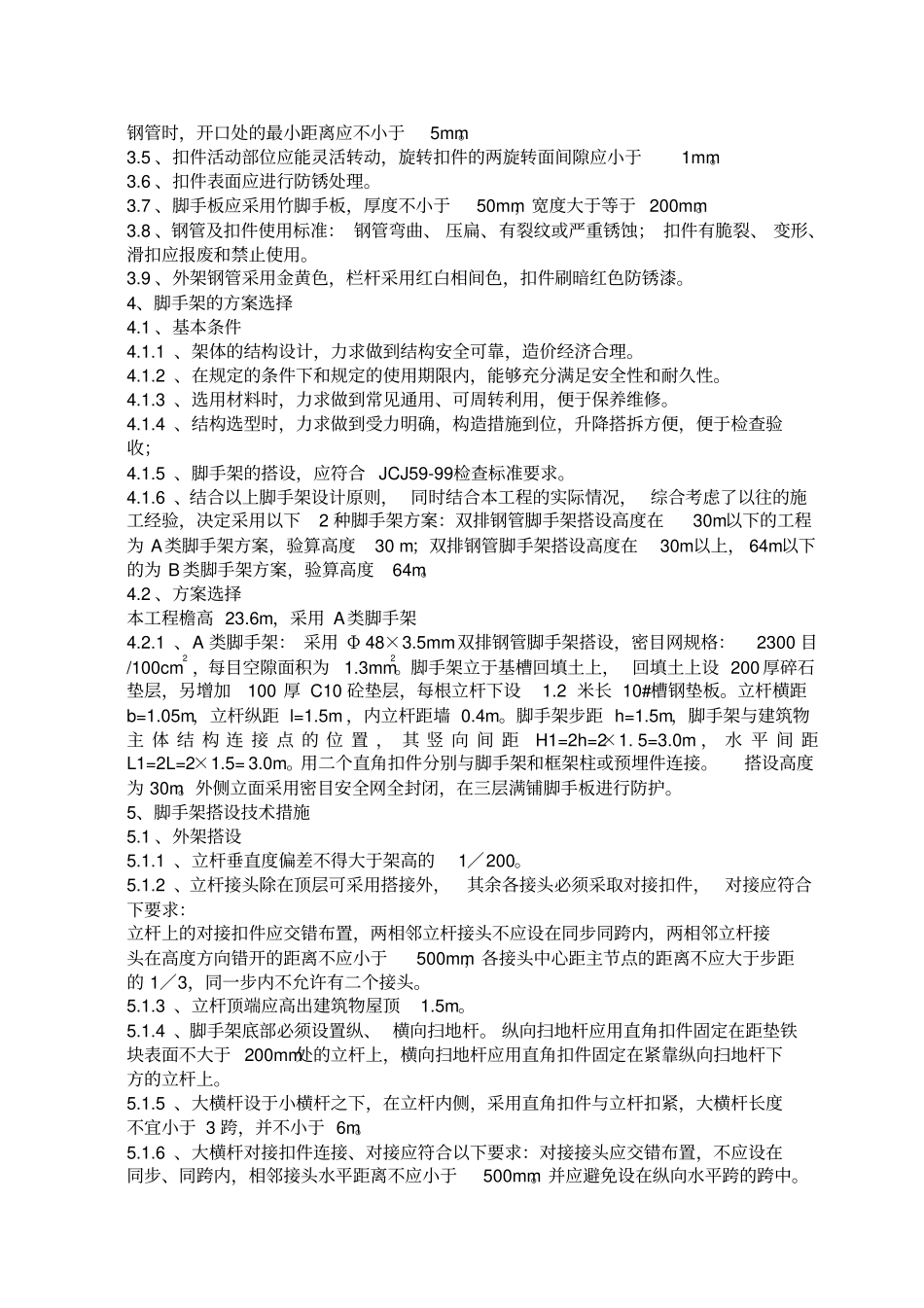

脚手架工程施工方案（外墙双排落地式脚手架施工方案）1、工程概况鸡西市第一中学艺体楼，建筑面积11794.52m2，其中： 地 下 ： 33 90. 14 平 方 米 ；地 上 ：840 4. 38平 方 米 。地下一层，层高5.4m，地上三层，一至二层层高5.1m，三层层高 5.0m。建筑高度：檐高 15.9m 地下一层平时为车库，一层为游泳馆及附属用房。二三层为篮球，乒乓球场地。建筑结构形式，框架结构，抗震类别为乙级，抗震设防烈度为 6 度，耐火等级：地下一级，地上二级。2、编制依据及构造要求2.1 、编制依据《建筑施工计算手册》《建筑施工手册》第四版《钢结构设计规范》 GB50017-2003 《建筑施工脚手架实用手册（含垂直运输设施）》《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 《建筑施工安全检查标准》JGJ59-99 2.2 、构造要求2.2.1 、施工中不允许超过设计荷载。2.2.2 、主节点处，固定横向水平杆或纵向水平杆、 剪刀撑、横向支撑等扣件的中心线，距离主节点的距离不大于150mm。2.2.3 、各杆件端头伸出扣件盖板边缘的长度不小于140mm。2.2.4 、对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下。2.2.5 、连墙件和剪刀撑应及时设置，不得滞后超过两步。2.2.6 、调整脚手架的垂直度，最大允许偏差100mm. 3、使用材料3.1 、钢管宜采用力学性能适中的Q235A钢，其力学性能应符合国家现行标准《碳素结构钢》 (GB700-89) 中 Q235A钢的规定。每批钢材进场时，应有材质检验合格证。3.2 、钢管选用外径48mm，壁厚 3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为 6.5m，小横杆长度 1.5m。3.3 、根据《可铸铁分类及技术条件》(GB978-67) 的规定，扣件采用机械性能不低于KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有疏松、砂眼或其它影响使用性能的铸造缺陷，并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。3.4 、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。3.5 、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。3.6 、扣件表面应进行防锈处理。3.7 、脚手板应采用竹脚手板，厚度不小于50mm，宽度大于等于 200mm。3.8 、钢管及扣件使用标准： 钢管弯曲、 压扁、有裂纹或严重锈蚀； 扣件有脆裂、 变形、滑扣应报废和禁止使用。3.9 、外架钢管采用金黄色，栏杆采用...
