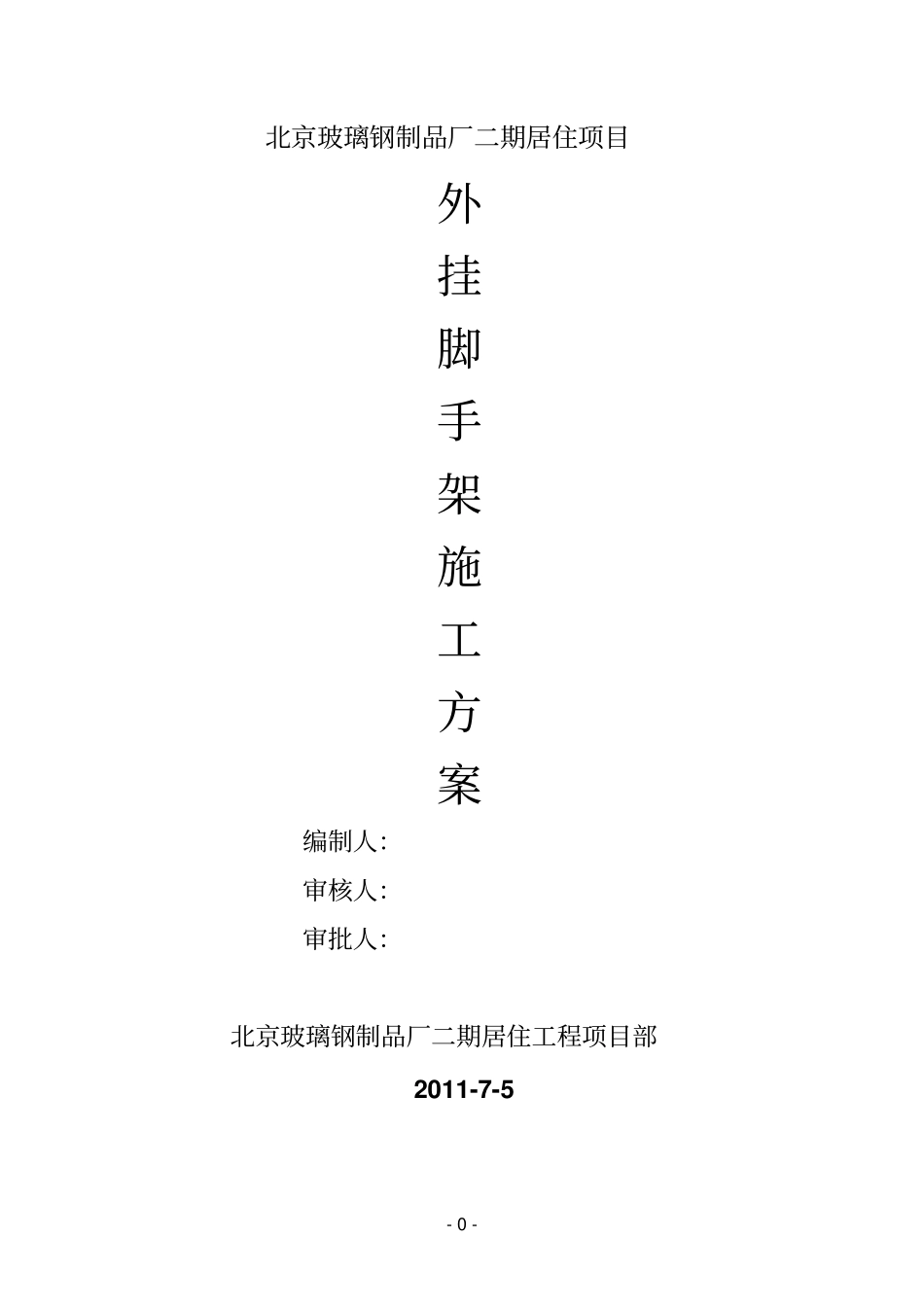

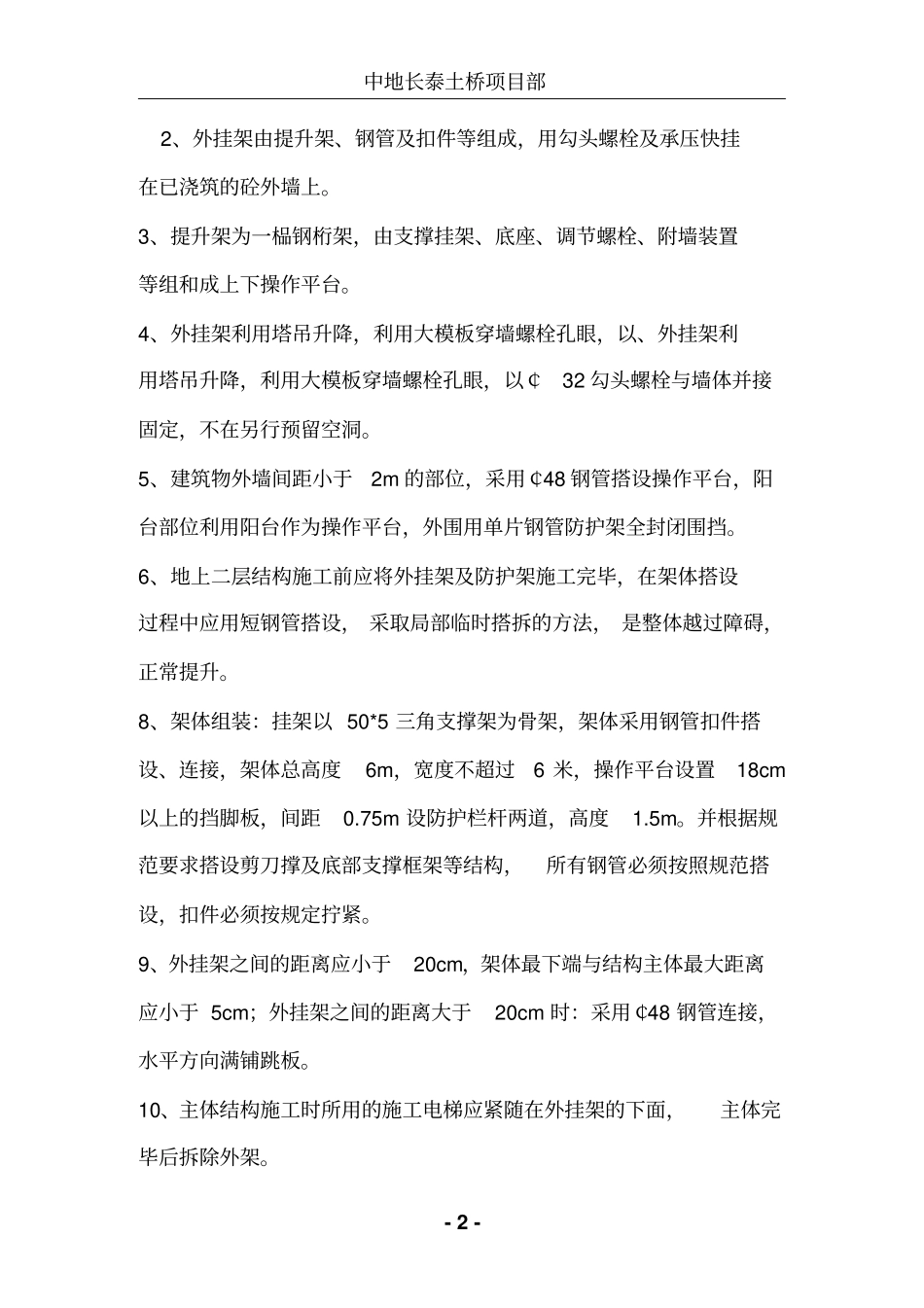

- 0 - 北京玻璃钢制品厂二期居住项目外挂脚手架施工方案编制人：审核人：审批人：北京玻璃钢制品厂二期居住工程项目部2011-7-5 中地长泰土桥项目部- 1 - 外挂脚手架及阳台外防护架方案一、工程概况：本工程为北京玻璃钢制品厂二期居住项目26#、30#、31#楼，位于北京市通州区梨园镇砖厂村。工程总建筑面积16860.565m2，26#、31#楼建筑檐高28.3m，地上部分层高2.8m，现浇剪力墙结构。 30#楼建筑檐高 19.9m，地上部分层高 2.8m，现浇剪力墙结构。 墙体浇筑采用钢制大模板，为确保施工操作安全、节约材料、经项目部技术部研究决定在无阳台处搭设大模板支设外挂架，阳台处搭设单片防护架；大模板支设挂架根据计算穿墙挂钩承载力而搭设，外挂架总高度6m， 单片防护架高 6m（俩层周转提升一次） ，高度超过作业面 1.5m。二、施工部署：本工程外挂架采用北京地区高层住宅施工普遍使用的外挂脚手架，外挂架的整体钢桁架及连接配件有具有较强的技术资质和生产能力的专业厂家负责设计、生产，外挂架的安装、防护栏杆、脚手板、安全网等组装有本工程的劳务分包单位安徽和县二建承担，总包单位中地长泰建设有限公司北京玻璃钢制品厂二期工程项目部负责全面施工管理。《外挂架承载能力计算书》由设计、生产厂家提供、其构造简图及计算书附后。三、外架安装、提升方案1、为满足分段流水施工的需要，全部采用单跨升降，阳台处单片防护架亦同，且每跨长度均小于6m。中地长泰土桥项目部- 2 - 2、外挂架由提升架、钢管及扣件等组成，用勾头螺栓及承压快挂在已浇筑的砼外墙上。3、提升架为一榀钢桁架，由支撑挂架、底座、调节螺栓、附墙装置等组和成上下操作平台。4、外挂架利用塔吊升降，利用大模板穿墙螺栓孔眼，以、外挂架利用塔吊升降，利用大模板穿墙螺栓孔眼，以￠32 勾头螺栓与墙体并接固定，不在另行预留空洞。5、建筑物外墙间距小于2m 的部位，采用￠48 钢管搭设操作平台，阳台部位利用阳台作为操作平台，外围用单片钢管防护架全封闭围挡。6、地上二层结构施工前应将外挂架及防护架施工完毕，在架体搭设过程中应用短钢管搭设， 采取局部临时搭拆的方法， 是整体越过障碍，正常提升。8、架体组装：挂架以 50*5 三角支撑架为骨架，架体采用钢管扣件搭设、连接，架体总高度6m，宽度不超过6 米，操作平台设置18cm以上的挡脚板，间距0.75m 设防护栏杆两道，高度1.5m。并根据规范要求搭设剪刀撑及底部支撑框架等结构，所有钢管必须按照规...
