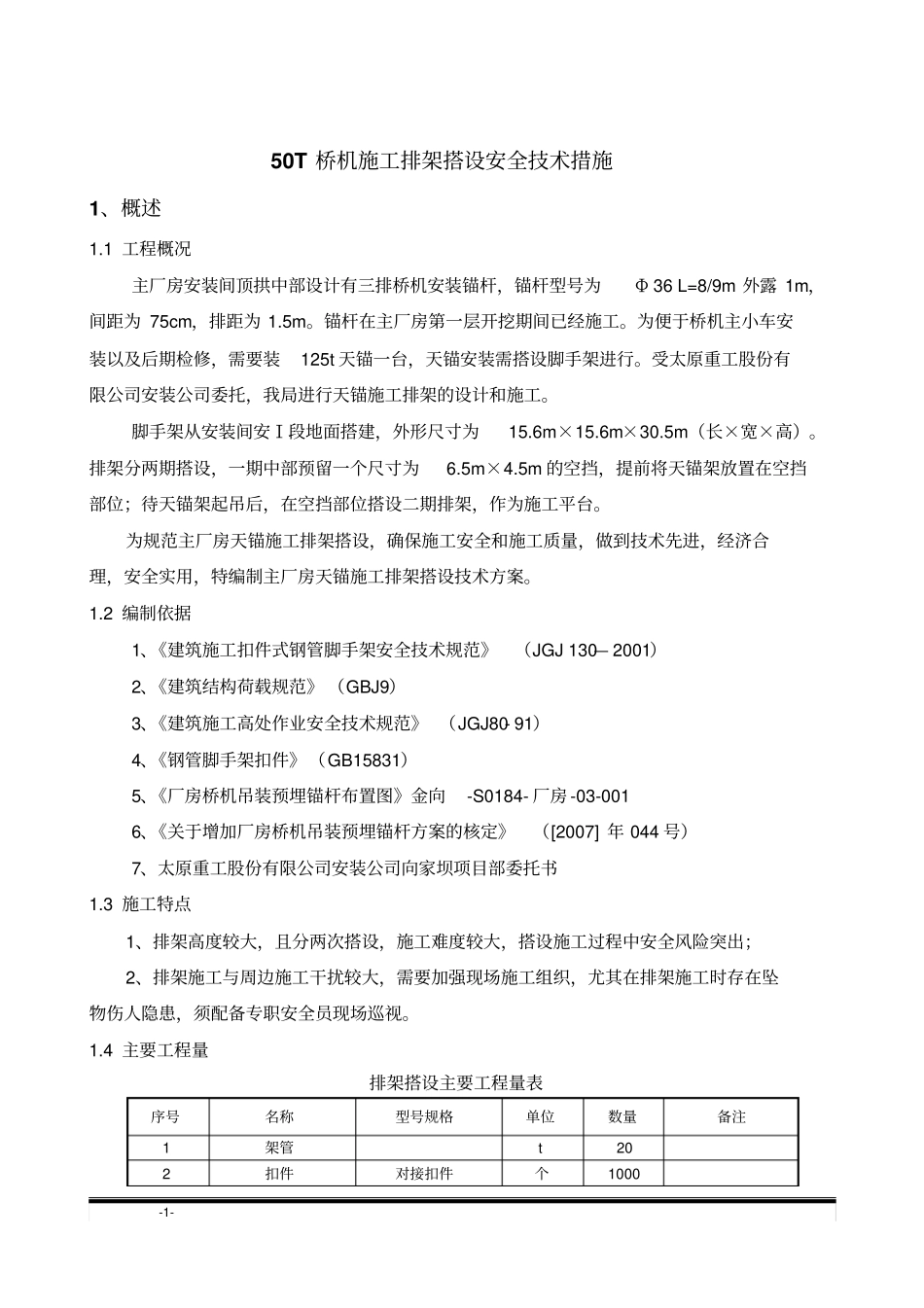

-1- 50T 桥机施工排架搭设安全技术措施1、概述1.1 工程概况主厂房安装间顶拱中部设计有三排桥机安装锚杆，锚杆型号为Φ 36 L=8/9m 外露 1m，间距为 75cm，排距为 1.5m。锚杆在主厂房第一层开挖期间已经施工。为便于桥机主小车安装以及后期检修，需要装125t 天锚一台，天锚安装需搭设脚手架进行。受太原重工股份有限公司安装公司委托，我局进行天锚施工排架的设计和施工。脚手架从安装间安Ⅰ段地面搭建，外形尺寸为15.6m×15.6m×30.5m（长×宽×高）。排架分两期搭设，一期中部预留一个尺寸为6.5m×4.5m 的空挡，提前将天锚架放置在空挡部位；待天锚架起吊后，在空挡部位搭设二期排架，作为施工平台。为规范主厂房天锚施工排架搭设，确保施工安全和施工质量，做到技术先进，经济合理，安全实用，特编制主厂房天锚施工排架搭设技术方案。1.2 编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130— 2001）2、《建筑结构荷载规范》 （GBJ9）3、《建筑施工高处作业安全技术规范》 （JGJ80- 91）4、《钢管脚手架扣件》（GB15831）5、《厂房桥机吊装预埋锚杆布置图》金向-S0184- 厂房 -03-001 6、《关于增加厂房桥机吊装预埋锚杆方案的核定》（[2007] 年 044 号）7、太原重工股份有限公司安装公司向家坝项目部委托书1.3 施工特点1、排架高度较大，且分两次搭设，施工难度较大，搭设施工过程中安全风险突出；2、排架施工与周边施工干扰较大，需要加强现场施工组织，尤其在排架施工时存在坠物伤人隐患，须配备专职安全员现场巡视。1.4 主要工程量排架搭设主要工程量表序号名称型号规格单位数量备注1 架管t 20 2 扣件对接扣件个1000 -2- 3 扣件十字扣件个4500 4 扣件活动扣件个1400 5 爬梯m 200 加工爬梯6 防护栏杆m 200 架管 +扣件7 绿目安全网m21000 8 竹跳板L=3m 块500 9 钢丝绳L=13m，φ 16mm m 52 4 根2、脚手架的要求2.1 基本要求1、脚手架工程应满足使用要求。脚手架要有适当的宽度、步架高度、离墙距离、能满足工人操作、材料堆放和运输的要求。2、应确保脚手架的安全。脚手架要有足够的强度、刚度和稳定性，保证施工期间在规定的荷载作用及气候条件影响下不变形、不倾斜、不摇晃、不失稳。3、脚手架应满足搭拆简单、搬移方便及尽量节约材料，并能多次周转使用的要求。2.2 材料要求材料的规格和质量必须符合要求，构件必须合乎规定，并有生产厂家的检验合格证。1、本工程脚手架...
