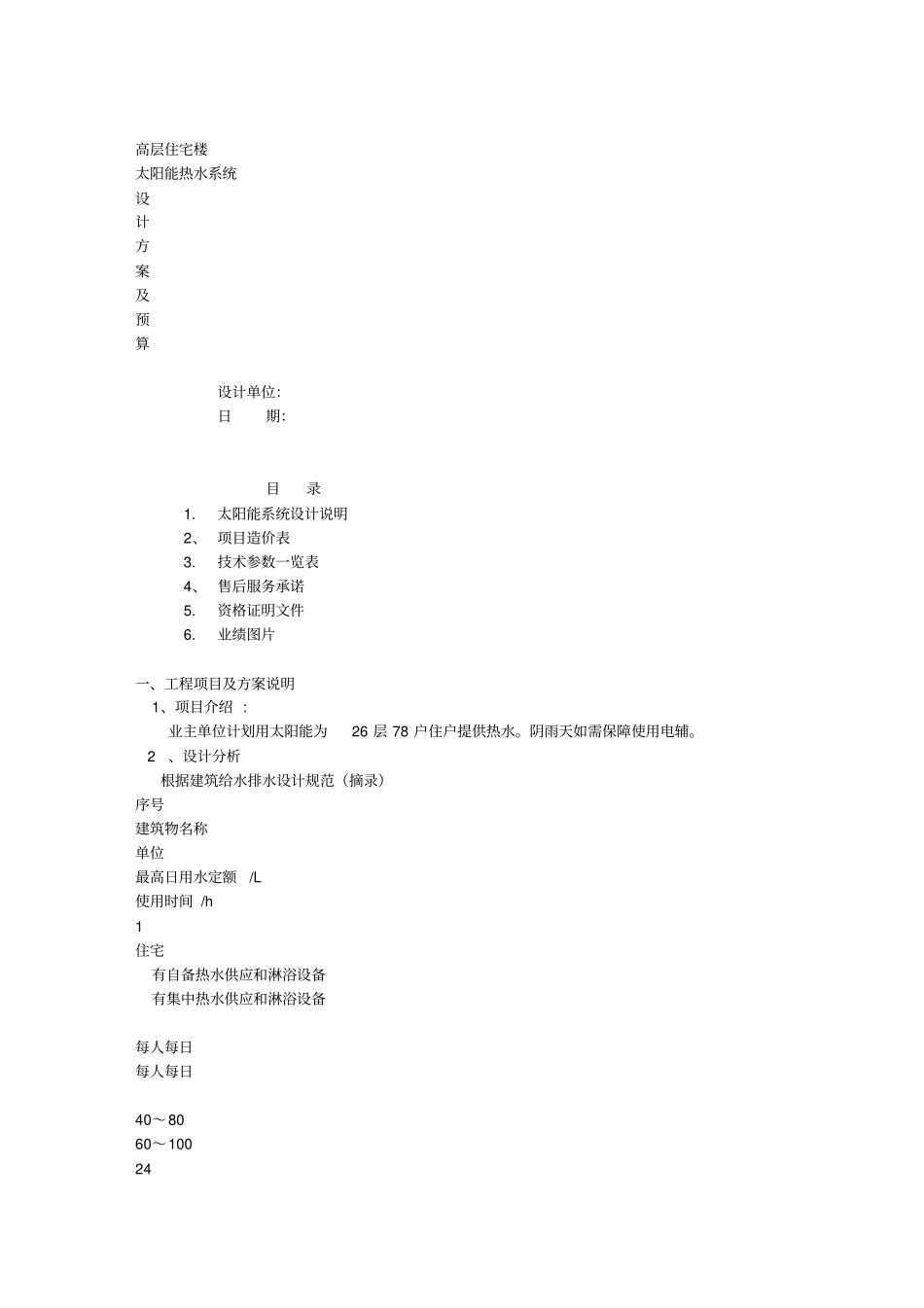

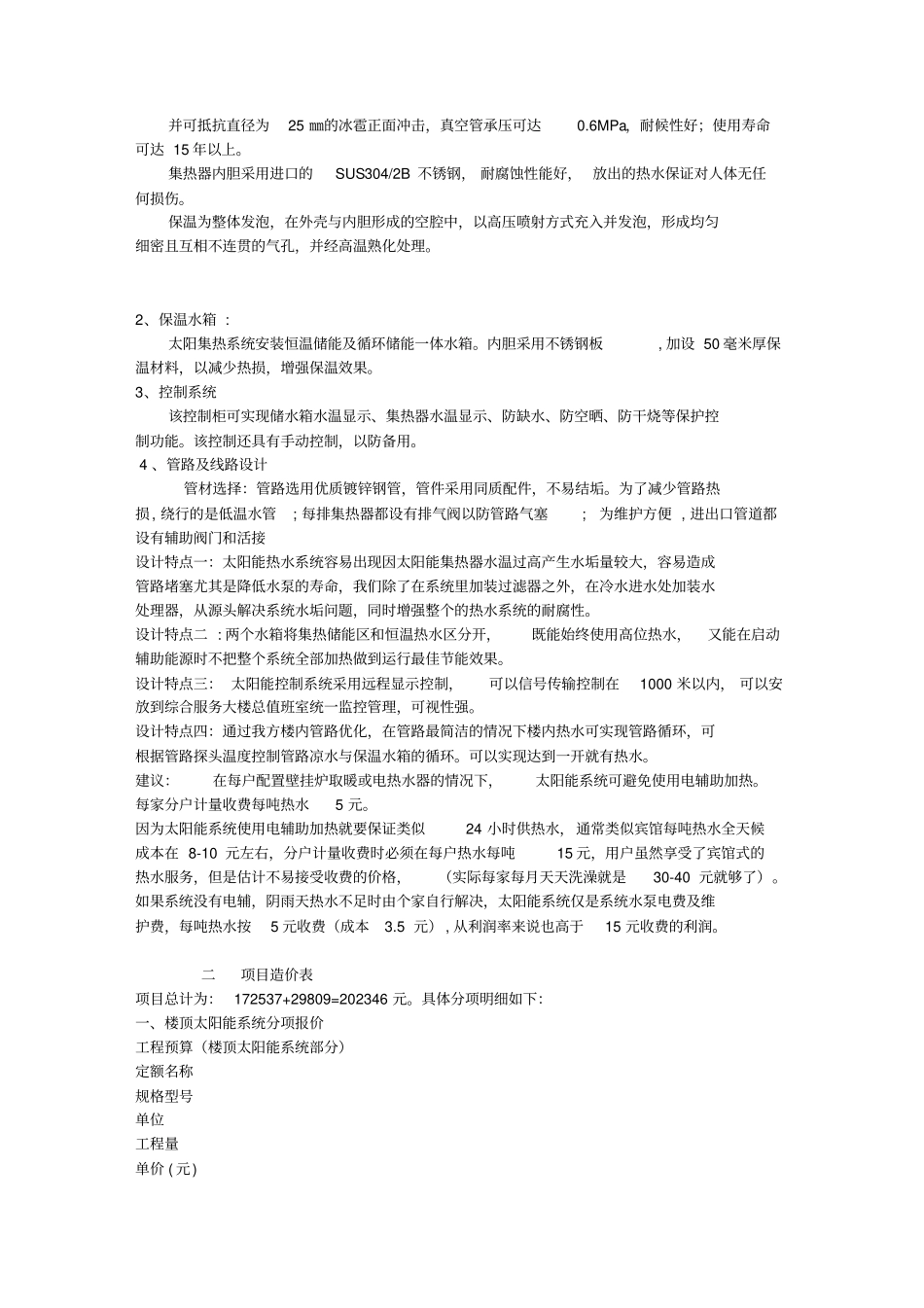

高层住宅楼太阳能热水系统设计方案及预算设计单位：日期：目录1. 太阳能系统设计说明2、 项目造价表3. 技术参数一览表4、 售后服务承诺5. 资格证明文件6. 业绩图片一、工程项目及方案说明1、项目介绍 : 业主单位计划用太阳能为26 层 78 户住户提供热水。阴雨天如需保障使用电辅。 2、设计分析根据建筑给水排水设计规范（摘录）序号建筑物名称单位最高日用水定额/L 使用时间 /h 1 住宅有自备热水供应和淋浴设备有集中热水供应和淋浴设备每人每日每人每日40～80 60～100 24 参考国家标准，结合业主根据大户型的要求78 户按照每人50 升，每户3 人，每户150升计算共需11700 升。设计按照取整12000 升（ 12 吨）计算。根据式中：——系统集热器采光面积，㎡；——日均用水量，12000 升——储水箱内水的终止温度（用水温度），45℃——水的定压比热容，4.18KJ/ （㎏· ℃）；——水的初始温度，15℃；——集热器采光面上春分日辐照量，取16850 kJ/ ㎡; ——太阳能保证率，无量纲，取0.8 ；——集热器全日集热效率，0.49 ；——管路及储水箱热损失率，0.2 ；从式中计算可得出：需 12 吨热水，该工程所需集热面积为＝182 ㎡ ，太阳能集热模块设计：选用太阳能集热器组Z-4T7-1550DN25-S( 每组采用Φ47×1500 规格真空管 50 支)29 组，共计Φ47×1500 真空管 1450 支，在基础水温不低于15℃，日辐照量不低于 16850KJ/ ㎡的条件下，可以充分产45℃热水 12 吨。保温水箱容量确定：系统供水保温水箱设计为10 吨和 5 吨两个，安装时两个水箱上平齐，如图设计制热容量10 吨，保温水箱设计为15 吨（一个 10 吨、一个 5 吨），这样既可以将夏季富裕的能量或入住率不稳定时能量的添谷平峰，充分发挥保温水箱储能功效。两个水箱中5 吨为高位恒温水箱，10 吨水箱中的高位热水与之相连，当5 吨水箱中热水温度不足时启动辅助能源加热，最大限度使用太阳能产生的热值。3、系统运行建议和原理简要说明太阳能热水系统具备以下功能：水温显示：储水箱、集热器、管道温度显示：0～99℃，温度误差±2℃。水箱水位显示：储水箱水位采用液位压力传感器，显示范围：0～3.0m。定时放水：采用定时器控制电磁阀，可在0---24时内自由设定。集热温差循环：在水箱水满的情况下，当集热器内水温与集热水箱内水温的差值T1-T3 大于等于设定温度上限时，循环泵 P1 启动，将冷水打进集热器， 热水被顶进储水箱， 当温差...
