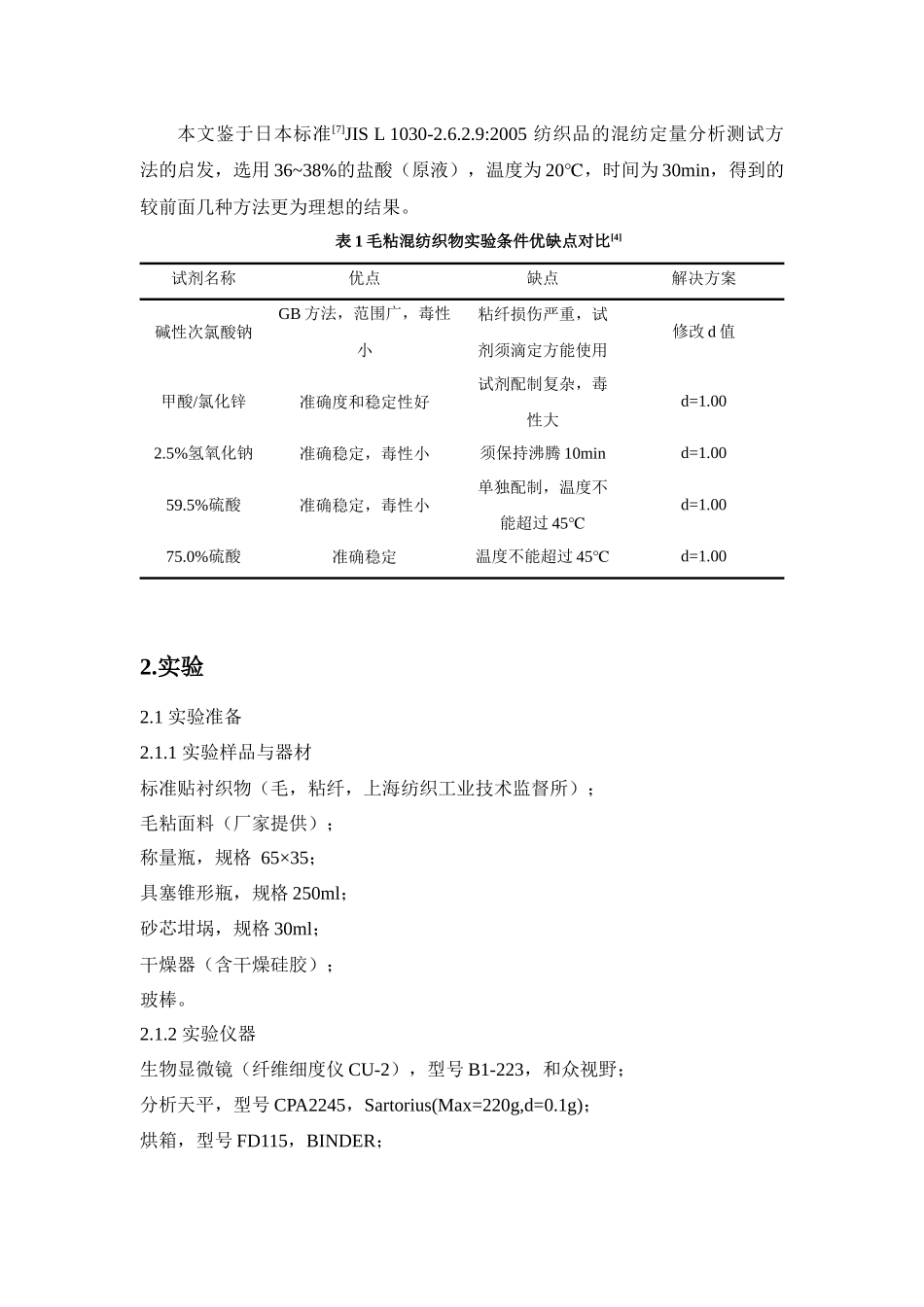

关于毛/粘混纺织物定量分析方法改进俞邱娈 倪志芬嘉兴出入境检验检疫局摘要：本文选用 36~37%的盐酸对羊毛/粘纤混纺织物进行定量分析，设定温度为常温（20℃），时间分别为 15min，30min 和 60min，在粘纤完全溶解的同时，得到羊毛的 d 值为 1.00，实测结果与理论比例的绝对误差小于±1%，且在 95%的置信度下，对同一混纺比例的纺织品，连测 10 次，置信界限小于±1%。其实验准确度与精密度均较高，结果较其他方法满意。关键词：粘胶纤维 混纺织物 定量分析 方法改进 盐酸法 1.引言粘胶纤维（简称粘纤，viscose），是以棉或其它天然纤维为原料生产的纤维素纤维。在 12 种主要纺织纤维中，粘纤的含湿率最符合人体皮肤的生理要求，具有光滑凉爽、透气、抗静电、染色绚丽等特性。粘胶纤维与羊毛混纺后可相互取长补短，利用两种织物不同的力学、物理性能，工艺上进行合理的搭配与防治，以改变产品的外观和风格，使产品毛型感增强，质量提高。其面料质地细腻柔软，手感丰满，富有弹性。在纺织品纤维成分分析检测中，通常采用 GB/T2910.4-2009[5]对毛粘进行定量 分 析 。 然 而 ， 由 于 次 氯 酸 钠 溶 液 的 不 稳 定 性 （ NaClO+H2O NaOH+HClO），在贮存和运输过程中，常加入过量的氢氧化钠（一瓶 500ml 的化学纯次氯酸钠，其游离碱的浓度高达 7.0~8.0%），因此，在溶解毛的过程中，粘纤也因碱的作用受损，引起质量损失。针对这些情况，近年来，对于毛粘混纺产品定量分析方法的研究 [3]与探讨[4]也有不少，其中，除了次氯酸钠法，主要还有 4 种方法：甲酸-氯化锌法，75%的硫酸法，2.5%的氢氧化钠法，59.5%的硫酸法。但这 5 种方法各有优缺点，详见表 1。本文鉴于日本标准[7]JIS L 1030-2.6.2.9:2005 纺织品的混纺定量分析测试方法的启发，选用 36~38%的盐酸（原液），温度为 20℃，时间为 30min，得到的较前面几种方法更为理想的结果。表 1 毛粘混纺织物实验条件优缺点对比[4]试剂名称优点缺点解决方案碱性次氯酸钠GB 方法，范围广，毒性小粘纤损伤严重，试剂须滴定方能使用修改 d 值甲酸/氯化锌准确度和稳定性好试剂配制复杂，毒性大d=1.002.5%氢氧化钠准确稳定，毒性小须保持沸腾 10mind=1.0059.5%硫酸准确稳定，毒性小单独配制，温度不能超过 45℃d=1.0075.0%硫酸准确稳定温度不能超过 45℃d=1.002.实验2.1 实验准备2.1.1 实验样品与器材标准贴衬织物（毛，粘纤，上海纺织工业...
