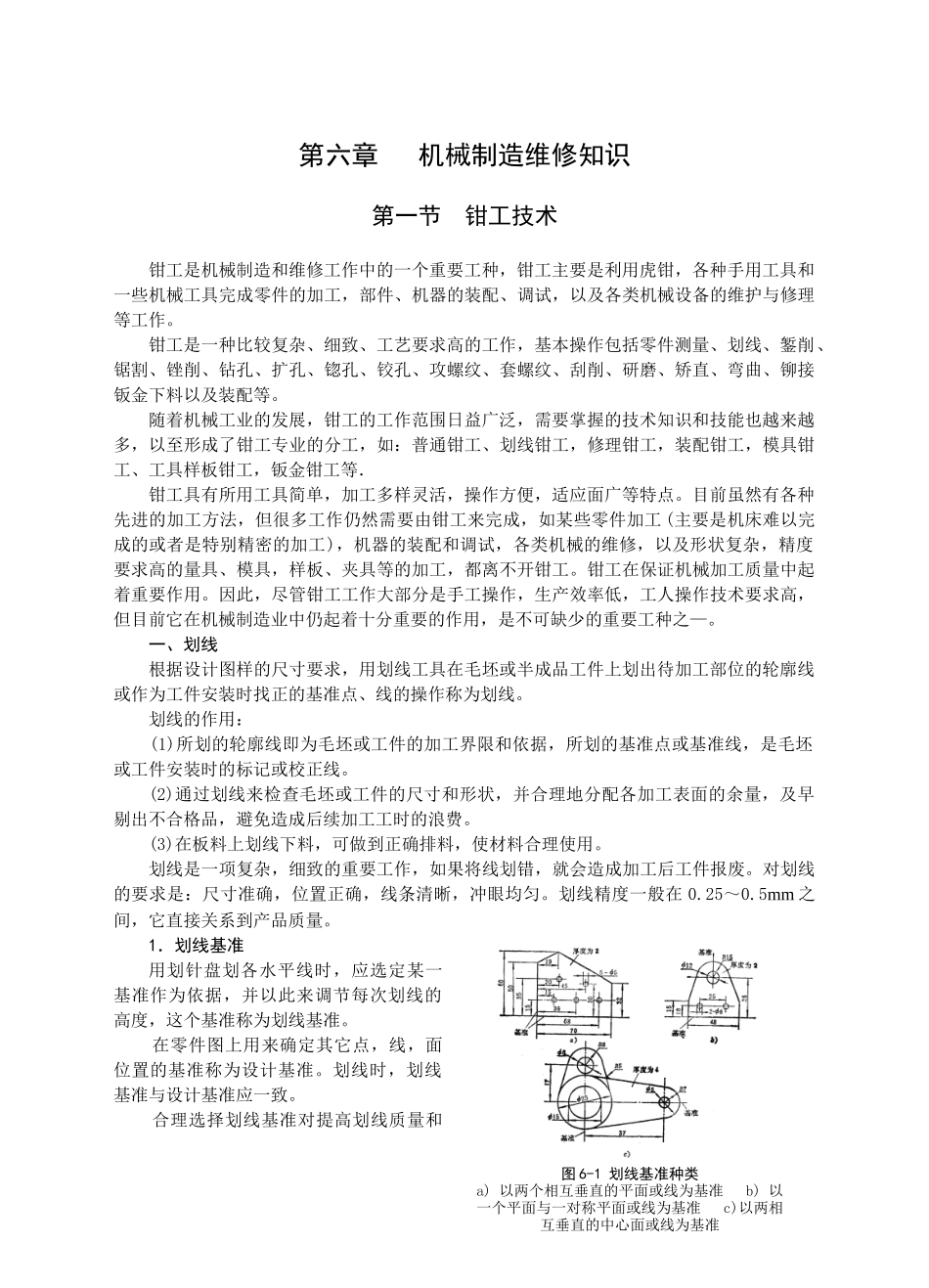

图 6-1 划线基准种类a) 以两个相互垂直的平面或线为基准 b) 以一个平面与一对称平面或线为基准 c)以两相互垂直的中心面或线为基准第六章 机械制造维修知识第一节 钳工技术钳工是机械制造和维修工作中的一个重要工种，钳工主要是利用虎钳，各种手用工具和一些机械工具完成零件的加工，部件、机器的装配、调试，以及各类机械设备的维护与修理等工作。钳工是一种比较复杂、细致、工艺要求高的工作，基本操作包括零件测量、划线、錾削、锯割、锉削、钻孔、扩孔、锪孔、铰孔、攻螺纹、套螺纹、刮削、研磨、矫直、弯曲、铆接钣金下料以及装配等。随着机械工业的发展，钳工的工作范围日益广泛，需要掌握的技术知识和技能也越来越多，以至形成了钳工专业的分工，如：普通钳工、划线钳工，修理钳工，装配钳工，模具钳工、工具样板钳工，钣金钳工等．钳工具有所用工具简单，加工多样灵活，操作方便，适应面广等特点。目前虽然有各种先进的加工方法，但很多工作仍然需要由钳工来完成，如某些零件加工 (主要是机床难以完成的或者是特别精密的加工)，机器的装配和调试，各类机械的维修，以及形状复杂，精度要求高的量具、模具，样板、夹具等的加工，都离不开钳工。钳工在保证机械加工质量中起着重要作用。因此，尽管钳工工作大部分是手工操作，生产效率低，工人操作技术要求高，但目前它在机械制造业中仍起着十分重要的作用，是不可缺少的重要工种之—。一、划线根据设计图样的尺寸要求，用划线工具在毛坯或半成品工件上划出待加工部位的轮廓线或作为工件安装时找正的基准点、线的操作称为划线。划线的作用： (1)所划的轮廓线即为毛坯或工件的加工界限和依据，所划的基准点或基准线，是毛坯或工件安装时的标记或校正线。(2)通过划线来检查毛坯或工件的尺寸和形状，并合理地分配各加工表面的余量，及早剔出不合格品，避免造成后续加工工时的浪费。(3)在板料上划线下料，可做到正确排料，使材料合理使用。划线是一项复杂，细致的重要工作，如果将线划错，就会造成加工后工件报废。对划线的要求是：尺寸准确，位置正确，线条清晰，冲眼均匀。划线精度一般在 0.25～0.5mm 之间，它直接关系到产品质量。1．划线基准用划针盘划各水平线时，应选定某一基准作为依据，并以此来调节每次划线的高度，这个基准称为划线基准。 在零件图上用来确定其它点，线，面位置的基准称为设计基准。划线时，划线基准与设计基准应一致。 合理选择划线基准对提高划线质量和...
