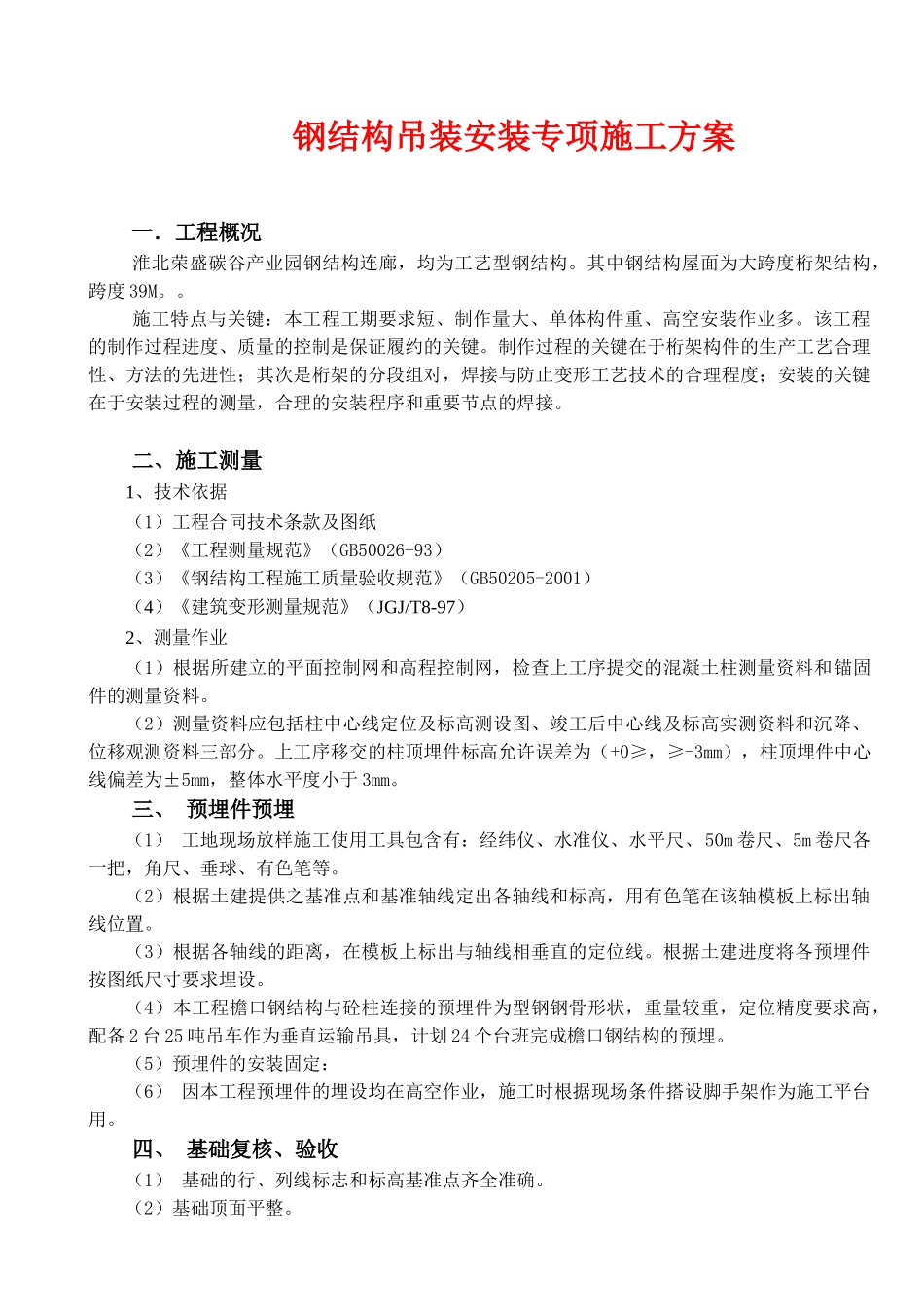

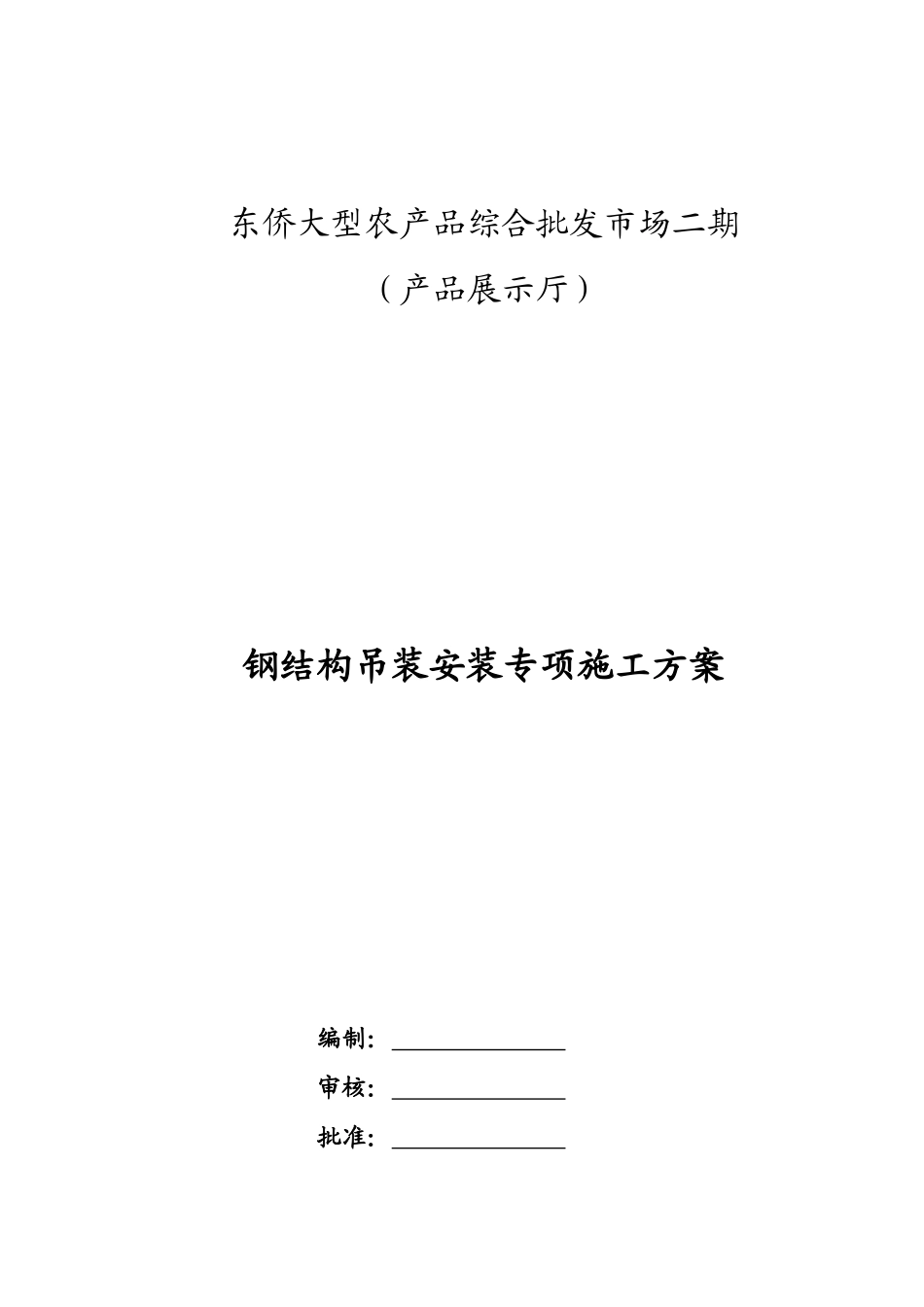

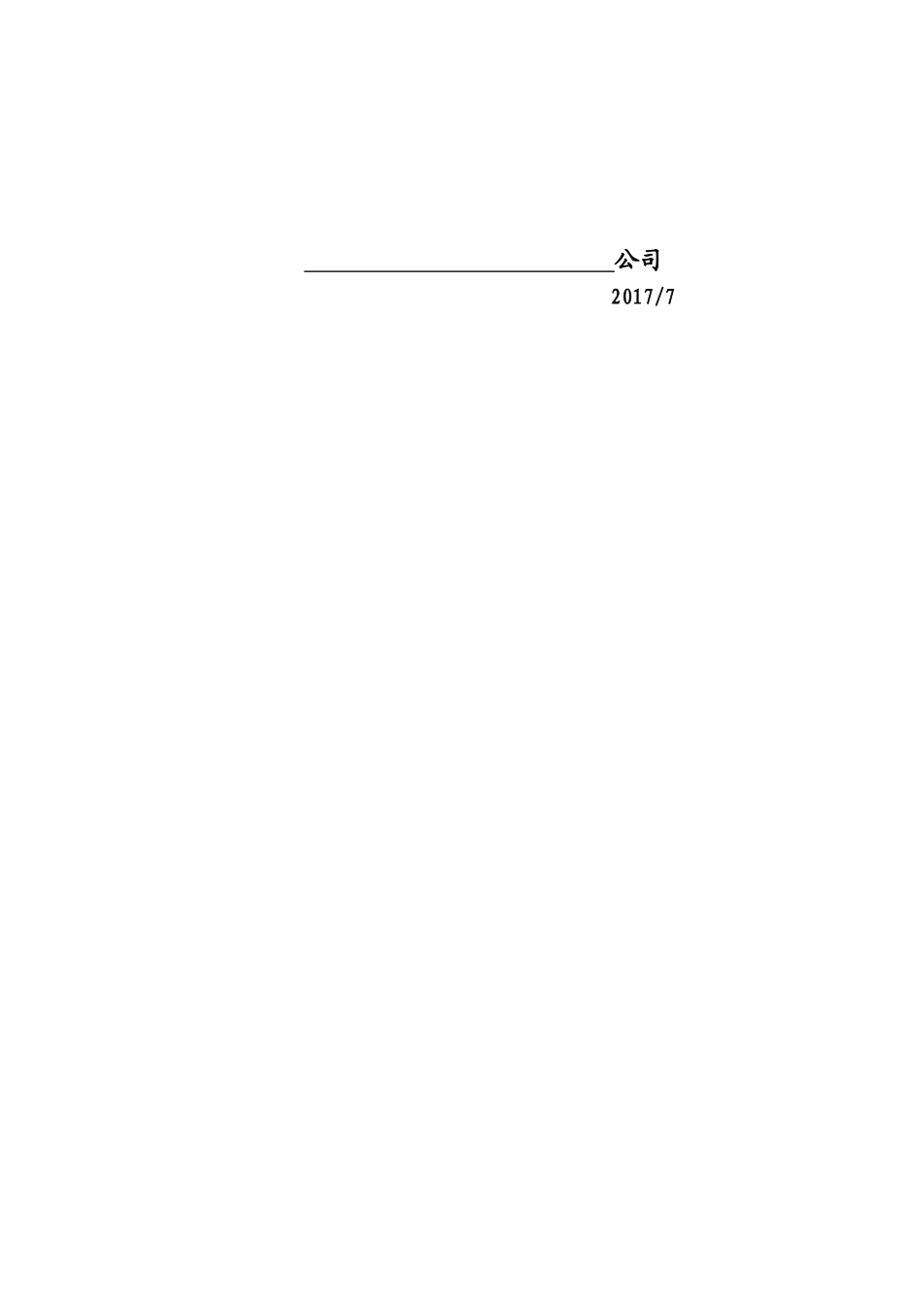

东侨大型农产品综合批发市场二期（产品展示厅） 钢结构吊装安装专项施工方案 编制： 审核： 批准： 公司2017/7钢结构吊装安装专项施工方案 一．工程概况淮北荣盛碳谷产业园钢结构连廊，均为工艺型钢结构。其中钢结构屋面为大跨度桁架结构，跨度 39M。。施工特点与关键：本工程工期要求短、制作量大、单体构件重、高空安装作业多。该工程的制作过程进度、质量的控制是保证履约的关键。制作过程的关键在于桁架构件的生产工艺合理性、方法的先进性；其次是桁架的分段组对，焊接与防止变形工艺技术的合理程度；安装的关键在于安装过程的测量，合理的安装程序和重要节点的焊接。二、施工测量1、技术依据（1）工程合同技术条款及图纸（2）《工程测量规范》（GB50026-93）（3）《钢结构工程施工质量验收规范》（GB50205-2001）（4）《建筑变形测量规范》（JGJ/T8-97）2、测量作业（1）根据所建立的平面控制网和高程控制网，检查上工序提交的混凝土柱测量资料和锚固件的测量资料。（2）测量资料应包括柱中心线定位及标高测设图、竣工后中心线及标高实测资料和沉降、位移观测资料三部分。上工序移交的柱顶埋件标高允许误差为（+0≥，≥-3mm），柱顶埋件中心线偏差为±5mm，整体水平度小于 3mm。三、 预埋件预埋（1） 工地现场放样施工使用工具包含有：经纬仪、水准仪、水平尺、50m 卷尺、5m 卷尺各一把，角尺、垂球、有色笔等。（2）根据土建提供之基准点和基准轴线定出各轴线和标高，用有色笔在该轴模板上标出轴线位置。（3）根据各轴线的距离，在模板上标出与轴线相垂直的定位线。根据土建进度将各预埋件按图纸尺寸要求埋设。（4）本工程檐口钢结构与砼柱连接的预埋件为型钢钢骨形状，重量较重，定位精度要求高，配备 2 台 25 吨吊车作为垂直运输吊具，计划 24 个台班完成檐口钢结构的预埋。（5）预埋件的安装固定：（6） 因本工程预埋件的埋设均在高空作业，施工时根据现场条件搭设脚手架作为施工平台用。四、 基础复核、验收（1） 基础的行、列线标志和标高基准点齐全准确。（2）基础顶面平整。（3） 复查基础与结构安装有关尺寸，其结果应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。 支承面、支座和基础螺栓的允许偏差:项次项目允许误差(mm)1支座表面:(1)标高(2)不水平度±1.5mm1/15002基础螺栓(任意)(1)在支座范围内(2)在支座范围外±1.5mm1/15003基础螺栓伸出支承面的长度+20.0mm4基础的螺纹长度只允许加长...
