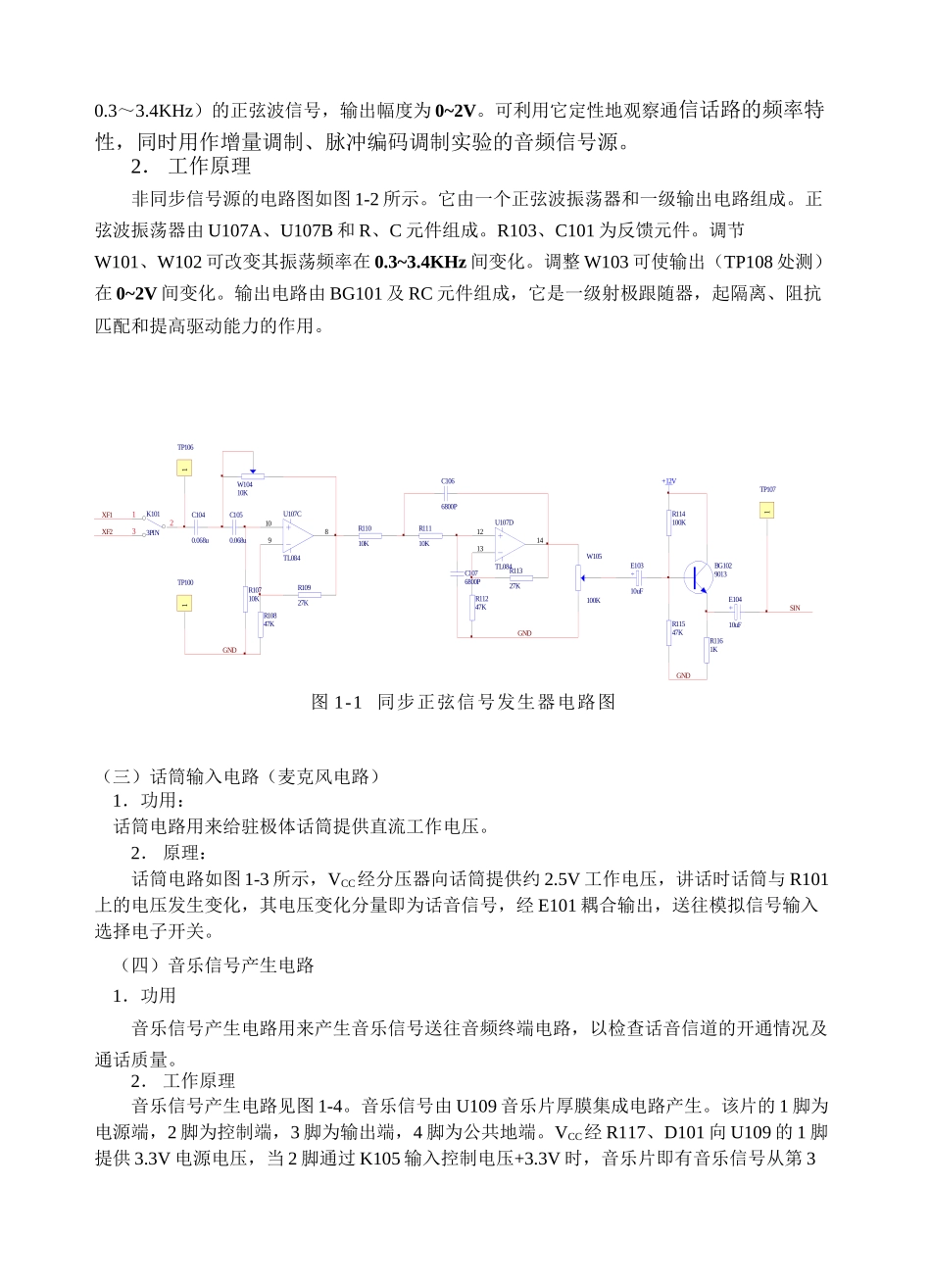

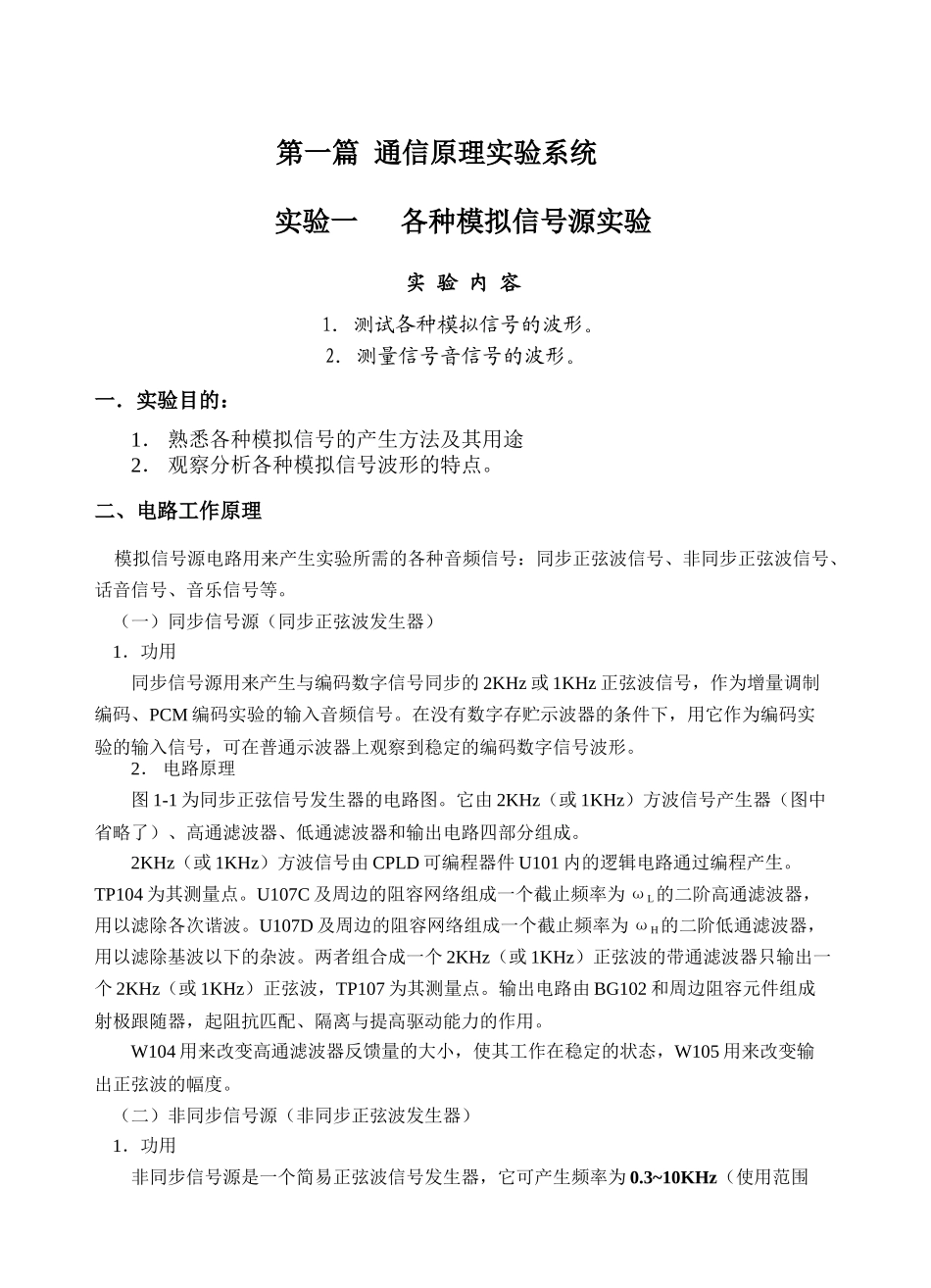

第一篇 通信原理实验系统实验一 各种模拟信号源实验实 验 内 容1．测试各种模拟信号的波形。 2．测量信号音信号的波形。一．实验目的：1． 熟悉各种模拟信号的产生方法及其用途2． 观察分析各种模拟信号波形的特点。二、电路工作原理 模拟信号源电路用来产生实验所需的各种音频信号：同步正弦波信号、非同步正弦波信号、话音信号、音乐信号等。 （一）同步信号源（同步正弦波发生器） 1．功用同步信号源用来产生与编码数字信号同步的 2KHz 或 1KHz 正弦波信号，作为增量调制编码、PCM 编码实验的输入音频信号。在没有数字存贮示波器的条件下，用它作为编码实验的输入信号，可在普通示波器上观察到稳定的编码数字信号波形。2． 电路原理图 1-1 为同步正弦信号发生器的电路图。它由 2KHz（或 1KHz）方波信号产生器（图中省略了）、高通滤波器、低通滤波器和输出电路四部分组成。2KHz（或 1KHz）方波信号由 CPLD 可编程器件 U101 内的逻辑电路通过编程产生。TP104 为其测量点。U107C 及周边的阻容网络组成一个截止频率为 ωL的二阶高通滤波器，用以滤除各次谐波。U107D 及周边的阻容网络组成一个截止频率为 ωH的二阶低通滤波器，用以滤除基波以下的杂波。两者组合成一个 2KHz（或 1KHz）正弦波的带通滤波器只输出一个 2KHz（或 1KHz）正弦波，TP107 为其测量点。输出电路由 BG102 和周边阻容元件组成射极跟随器，起阻抗匹配、隔离与提高驱动能力的作用。W104 用来改变高通滤波器反馈量的大小，使其工作在稳定的状态，W105 用来改变输出正弦波的幅度。 （二）非同步信号源（非同步正弦波发生器） 1．功用非同步信号源是一个简易正弦波信号发生器，它可产生频率为 0.3~10KHz（使用范围0.3～3.4KHz）的正弦波信号，输出幅度为 0~2V。可利用它定性地观察通信话路的频率特性，同时用作增量调制、脉冲编码调制实验的音频信号源。2． 工作原理非同步信号源的电路图如图 1-2 所示。它由一个正弦波振荡器和一级输出电路组成。正弦波振荡器由 U107A、U107B 和 R、C 元件组成。R103、C101 为反馈元件。调节W101、W102 可改变其振荡频率在 0.3~3.4KHz 间变化。调整 W103 可使输出（TP108 处测）在 0~2V 间变化。输出电路由 BG101 及 RC 元件组成，它是一级射极跟随器，起隔离、阻抗匹配和提高驱动能力的作用。图 1-1 同步正弦信号发生器电路图 （三）话筒输入电路（麦克风电路） 1．功用：...
