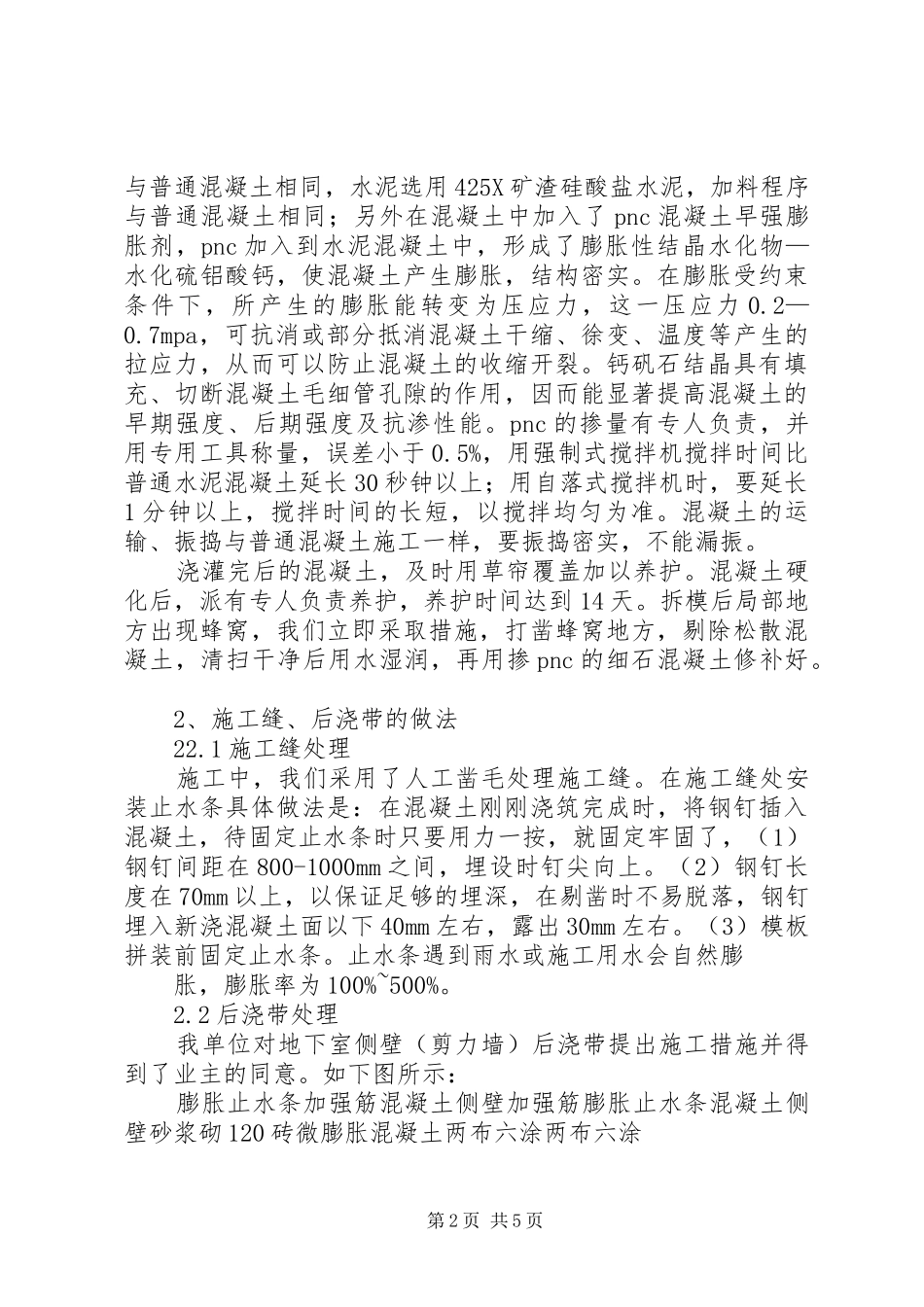

地下室防水施工心得 昆明科技创新园(二期)孵化区办公楼 地下室防水施工心得 摘要。本文介绍了昆明科技创新园(二期)孵化区办公楼工程地下室防水施工做法及过程控制要点。本工程防水设计等级为一级,防水设计为混凝土结构自防水(混凝土抗渗等级设计为 p8)+外包柔性防水层(js 涂膜防水)。本工程采用外防外贴法,即待墙体围护结构施工完成后,将防水材料直接铺贴在围护结构的外表面,最后采取保护措施的方法。 关键字:地下室防水,混凝土,js 涂膜防水 昆明科技创新园(二期)孵化区办公楼工程,位于 XX 市经济技术开发区,包括 a、b、c 座。该工程为钢筋混凝土框剪结构,地上 11 层,地下 1 层,地下室建筑面积约 5000m2,场地范围内地下水主要存在杂填土中,其补给来源主要为地表水和雨水。本工程防水设计等级为一级,防水设计采用混凝土结构自防水+外包柔性防水层。地下室基础底板及墙体均采用 c40p8 抗渗混凝土,并按 0.9kg/m3 掺加聚丙烯单丝纤维,穿墙的管件防水采用满焊止水环及钢板封口,施工缝及后浇带的防水采用 bw膨胀止水条。我认为影响地下室防水工程质量的因素有两条:设计因素和施工因素。当前设计很少画出节点做法和细部大样,这样就没有从源头上去规范防水工程的一些做法;另外施工单位又很少去跟踪检查、旁站监督,故许多细部处理欠妥,导致工程完工就出现问题,严重的直接影响使用。 1 下面将施工中如何贯彻实施谈点我的心得体会: 在昆明科技创新园(二期)孵化区办公楼工程地下室防水施工管理过程中,我们做了两个控制重点:混凝土施工和 js 涂膜防水施工。 一、混凝土施工 1、混凝土浇筑质量 地下室基础底板及墙体均采用 c40p8 抗渗混凝土,并按0.9kg/m3 掺加聚丙烯单丝纤维,本工程使用商品混凝土。在与混凝土供应单位的沟通接触中,我了解到混凝土配合比的设计第 1 页 共 5 页与普通混凝土相同,水泥选用 425X 矿渣硅酸盐水泥,加料程序与普通混凝土相同;另外在混凝土中加入了 pnc 混凝土早强膨胀剂,pnc 加入到水泥混凝土中,形成了膨胀性结晶水化物—水化硫铝酸钙,使混凝土产生膨胀,结构密实。在膨胀受约束条件下,所产生的膨胀能转变为压应力,这一压应力 0.2—0.7mpa,可抗消或部分抵消混凝土干缩、徐变、温度等产生的拉应力,从而可以防止混凝土的收缩开裂。钙矾石结晶具有填充、切断混凝土毛细管孔隙的作用,因而能显著提高混凝土的早期强度、后期强度及抗渗性...
