中等职业学校电工电子类专业实训基地设备基本配置推荐标准-VIP免费

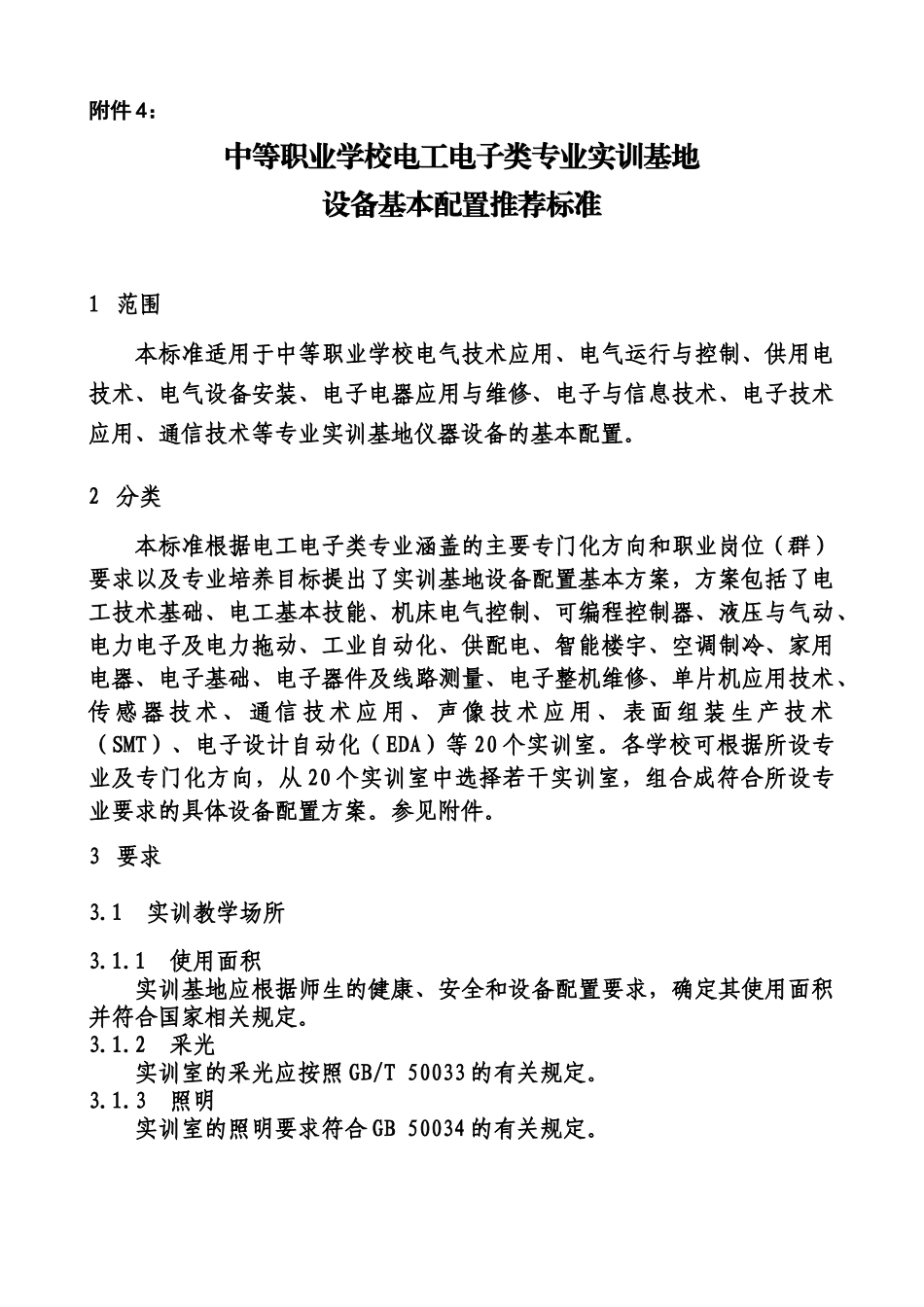

附件 4：中等职业学校电工电子类专业实训基地设备基本配置推荐标准1 范围本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。2 分类本标准根据电工电子类专业涵盖的主要专门化方向和职业岗位（群）要求以及专业培养目标提出了实训基地设备配置基本方案，方案包括了电工技术基础、电工基本技能、机床电气控制、可编程控制器、液压与气动、电力电子及电力拖动、工业自动化、供配电、智能楼宇、空调制冷、家用电器、电子基础、电子器件及线路测量、电子整机维修、单片机应用技术、传感器技术、通信技术应用、声像技术应用、表面组装生产技术（SMT）、电子设计自动化（EDA）等 20 个实训室。各学校可根据所设专业及专门化方向，从 20 个实训室中选择若干实训室，组合成符合所设专业要求的具体设备配置方案。参见附件。3 要求3.1 实训教学场所3.1.1 使用面积实训基地应根据师生的健康、安全和设备配置要求，确定其使用面积并符合国家相关规定。3.1.2 采光实训室的采光应按照 GB/T 50033 的有关规定。3.1.3 照明实训室的照明要求符合 GB 50034 的有关规定。3.1.4 通风应符合 GBJ 16 的有关要求。3.1.5 电气安装应符合 GB 16895 的有关规定。3.1.6 消防应符合 GBJ 16 的有关规定。3.1.7 安全标志应符合 GB 2893、GB 2894 的有关要求。3.1.8 安全与卫生应符合 GBZ 1 的有关要求。3.2 仪器设备3.2.1 实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。 3.2.2 各实训室仪器设备的配置数量，应能满足 50 人同时进行实训。3.2.3 所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。3.2.4 各种仪器设备的安装使用应符合国家或行业标准。附：实训基地设备基本配置标准电工电子类专业仪器设备基本配置推荐标准实训教学场所实训项目（模块）实训教学目标仪 器 设 备序号名称规格、主要参数或要求单位数量执行标准代号备注电 工 技 术 基 础 实 训 室1. 直 流的 电路的测量2. 交 流电路 的测量3. 三 相交 流 电路 电的测量1.学会简单直流电路连接;2.学会用万用表测量电阻、 电流和电压;3.学会电压表、电流表的使用，了解电压表、电流表扩大测量范围的方法;4.学会直流单臂电桥的使用方法5.认识纯电阻、电感、电...
